하나의 광섬유 가닥 또는 두 개의 -가 단순 광섬유 케이블과 이중 광섬유 케이블의 핵심 차이점입니다. 그러나 이들 중 하나를 선택하는 것은 단순한 재료비 이상의 의미를 갖습니다. 이는 패치 패널 밀도, 실행 중인 모든 패치 코드의 사양, 그리고 가장 중요하게는 - 전체 링크의 물리적 아키텍처가 실제로 네트워크 요구 사항과 일치하는지 여부를 결정합니다. 다음은 빠른-참조 비교입니다. 전체 그림이 필요한 경우 계속 읽어보세요.
단순 광섬유 케이블: 한 가닥, 한 방향
단순 광섬유 케이블은 하나의 보호 재킷 내부에 유리 또는 플라스틱 섬유의 단일 가닥을 가지고 있습니다. 소스에서 수신자까지 단방향 -(완전 정지)으로 데이터를 전달합니다. 반환 경로도 없고 양방향-대화도 없습니다.
이러한 단방향-설계는 특정 작업에 적합합니다. CCTV 감시가 전형적인 예입니다. 카메라는 비디오를 캡처하고 스트림을 녹화 장치로 보냅니다. 레코더는 동일한 광섬유를 통해 카메라로 데이터를 다시 보낼 필요가 없습니다. 산업용 센서 네트워크는 - 공장의 온도 프로브가 판독값을 제어 대시보드에 보내는 것과 동일한 방식으로 작동하며 대시보드는 응답할 이유가 없습니다.
Simplex 케이블은 방송 인프라도 실행합니다. 텔레비전 제작에서 카메라는 단방향 광섬유 링크를 통해 중앙 방송 장치로 피드를 전송합니다. 의료 영상 장비 - 내시경 시스템, 특정 X-레이 기계-는 동일한 단방향 접근 방식을 사용합니다. 이미징 장치는 고해상도-데이터를 처리 스테이션으로 전송하며 이것이 전체 데이터 경로입니다.
물리적 측면에서 단순 광섬유는 더 가볍고 트레이 공간을 덜 차지합니다. 단일 가닥은 다음으로 종료됩니다.SC 광섬유 커넥터또는 FC 커넥터는 설치가 빠르고 문제 해결도 쉽습니다. 하나의 광섬유, 하나의 정렬, 하나의 잠재적 실패 지점 - 그리고 이러한 단순성은 수백 개의 개별 링크를 실행하는 대규모 센서 배포에서 실질적인 가치를 갖습니다.-
이중 광섬유 케이블: 양방향 통신
이중 광섬유 케이블은 두 개의 광섬유 가닥을 집코드 구성으로 함께 묶습니다. - 재킷 재료의 얇은 스트립으로 연결된 두 가닥이 나란히 있습니다. 한 가닥은 전송(TX)을 처리하고 다른 가닥은 수신(RX)을 처리하므로 단일 케이블이 완전한 양방향 통신을 제공합니다.
데이터 센터 내부에서 무슨 일이 일어나는지 생각해 보세요. 서버가 스위치 - 요청과 통신하고 응답이 돌아오며 양방향이 동시에 사용 중입니다. 플로어 스위치는 코어 백본에 전력을 공급하고 모든 업링크는 양방향으로 트래픽을 전달합니다. 그것은 우연이 아닙니다. 이것이 프로토콜이 작동하는 방식입니다. 이더넷, 파이버 채널, SONET - 모두 동시 전송-및-수신 경로를 가정합니다. 이중 광섬유는 최신 네트워킹이 교대로 이루어지지 않기 때문에 존재합니다.
전이중- 작동은 두 스트랜드가 동시에 활성 상태를 유지함을 의미합니다. 워크스테이션은 한쪽 가닥에서 서버에 요청을 보내는 반면 서버는 다른 쪽에서 응답을 푸시합니다. 기다리거나 차례를 지날 필요가 없으며-대역폭이 낭비되지 않습니다. 이는 데이터가 양방향으로 이동하지만 한 번에 한 방향으로만 이동하는 반이중 방식과는 다릅니다. - 워키-토키 모델에서는 통화 버튼을 누르고 있으면 상대방이 대기합니다.
이중 패치 코드는 쌍을 이루는 커넥터로 종료됩니다. 안LC---LC 이중 패치 코드LC 커넥터의 소형 1.25mm 페룰과 SFP 및 SFP+ 트랜시버와의 직접 호환성 덕분에 오늘날 데이터 센터에서 가장 널리 배포되는 케이블 어셈블리입니다.
단일-모드와 다중 모드
단방향 및 이중 광섬유 케이블 모두 단일{0}}모드와 다중 모드 버전으로 제공됩니다. 이 선택에 따라 거리와 대역폭이 결정되므로 명확하게 이해할 가치가 있습니다.

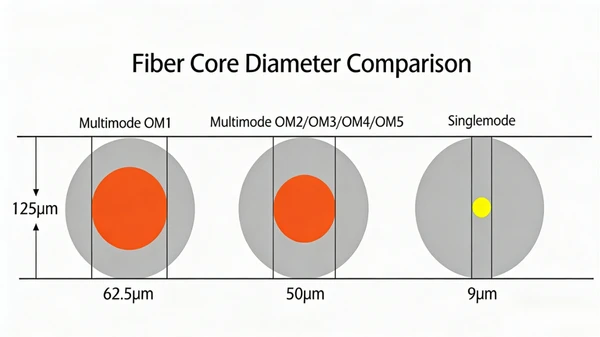

단일{0}}모드 광섬유는 코어 직경이 8~10미크론이고 하나의 광선을 전달합니다. 이러한 단단한 코어는 모달 분산을 제거하여 장거리 - 미터가 아닌 킬로미터에 걸쳐 신호를 깨끗하게 유지합니다. 단일-모드 단방향 및 이중 케이블은 통신 백본, 대도시 지역 네트워크 및 몇 킬로미터에 달하는 모든 링크의 표준입니다. 단일-모드 트랜시버는 다중 모드 시스템의 저렴한 LED 대신 레이저 광원을 사용하기 때문에 비용이 더 높습니다.
다중 모드 광섬유는 더 큰 코어 - 50 또는 62.5미크론 -을 실행하며 여러 조명 모드를 동시에 이동할 수 있습니다. 이는 단기간에 강력한 대역폭을 제공하지만 여러 광선 경로가 약간 다른 시간에 수신기에 닿기 때문에 신호가 더 빨리 저하됩니다. 모달 분산은 OM3 또는 OM4 케이블 등급에 따라 10G 링크의 경우 유효 다중 모드 거리를 300~550미터로 제한합니다. 캠퍼스 네트워크, 건물 내 링크, 짧은 데이터 센터 운영의 경우 다중 모드 이중 광섬유가 비용 효율적인 선택입니다.{12}}
이러한 케이블이 배포 지점에서 종료되는 위치는 잘 지정되어 있습니다.-광섬유 터미널 박스스플라이스 포인트를 정리하고 보호합니다. 이러한 세부 정보를 통해 설치 후 몇 달 동안 문제가 있는 링크를 추적할 때 문제 해결에 소요되는 시간을 절약할 수 있습니다.
단순 대 이중 광섬유 케이블
비용은 우리가 가장 먼저 묻는 것입니다. 심플렉스 케이블은 끝당 하나의 섬유 가닥과 하나의 커넥터를 사용합니다. - 재료가 적고 실행당 가격이 저렴합니다. 산업 시설을 통해 수백 개의 센서 피드를 가져오거나 건물-전체 CCTV 네트워크를 배선할 때 실행당 절감액이-빠르게 쌓입니다. 이중 케이블은 두 번째 가닥과 추가 커넥터 때문에 비용이 더 많이 들지만 단순으로는 복제할 수 없는 양방향 기능을 제공합니다.
설치 두 번째 질문입니다. 심플렉스 케이블은 더 얇고 유연하며 좁은 도관을 통과하기가 더 쉽습니다. 이중 케이블은 고밀도 패치 패널에 제약을 발생시키는 집코드 구조로 인해 더 넓게 작동됩니다. 그러나 여기에 장단점이 있습니다. 이중 케이블을 사용하면 프로젝트에 양방향 통신이 필요할 때 두 개의 별도 심플렉스 실행을 관리할 필요가 없습니다. 네트워킹 환경에서는 하나의 이중 케이블이 동일한 대상으로 라우팅되는 두 개의 단순 케이블보다 깔끔합니다.
대역폭 용량은 모든 네트워킹 상황에서 이중 방식을 선호합니다. 동시 양방향-데이터 흐름은 링크의 전체 용량이 동시에 양방향으로 작동함을 의미합니다. 단순 링크는 센서 피드 및 브로드캐스트에 효율적으로 - 모든 대역폭을 한 방향으로만 사용하지만 IP 네트워킹에 필요한 보내기-및-주기를 지원하지 않습니다.
커넥터 호환성은 두 유형 모두에서 동일합니다. 같은광섬유 어댑터SC-와-SC 또는 LC-와-LC 연결이 단방향 및 이중 어셈블리와 상호 교환적으로 작동합니다. 두 개의 심플렉스 케이블이 하나의 이중 케이블을 대체할 수 있으며 그 반대의 경우도 마찬가지입니다. 실제로 케이블 관리를 더욱 깔끔하게 유지하기 때문에 네트워크 연결에는 이중 방식이 선호됩니다.
단순 광섬유 케이블 사용처
심플렉스 광섬유는 CCTV 및 비디오 감시 시스템, 산업 자동화 센서 및 IoT 모니터링 네트워크, 방송 신호 분배(예: 카메라-에서-생산 시설 피드로), 의료 영상 데이터 전송(예: 내시경-에서-처리 스테이션 링크로), 고속도로 센서 릴레이 및 경기장 경계 감지 시스템 등 소스에서 수신기로 데이터가 한 방향으로 흐르는 모든 애플리케이션에 속합니다.
이러한 모든 시나리오에서 소스 장치는 데이터를 생성하고 수신 장치는 이를 소비합니다. 애플리케이션 설계에는 리턴 채널이 없으므로 이중 케이블을 실행하면 기능을 추가하지 않고도 비용이 추가됩니다.
이중 광섬유 케이블 사용처
이중 광섬유는 네트워크 인프라의 압도적인 대부분을 포괄하는 양방향 통신이 이루어지는 모든 곳으로 이동합니다. - 스위치와 라우터 사이의 LAN 백본 연결, 데이터 센터의 서버-간-스위치 링크, 건물 간 WAN 연결, 고대역폭 워크스테이션의 -데스크 배포에 대한-광선-, 광섬유 모뎀 및 미디어 변환기에 대한 연결은 모두 이중 광섬유에서 실행됩니다. 양쪽 끝에 있는 장치가 데이터를 보내고 받는 경우 - 이는 지난 20년 동안 구축된 모든 네트워킹 장비를 설명합니다. - 이중 케이블을 지정해야 합니다.
알아 둘 만한 가치가 있는 한 가지 개발: BiDi(양방향) 트랜시버는 전송 및 수신에 서로 다른 파장을 사용하여 단일 광섬유 가닥을 통해 양방향 통신을 달성합니다. 심플렉스 케이블과 쌍을 이루는 BiDi 트랜시버는 덕트 공간이 좁은 메트로 및 액세스 네트워크의 광섬유 수를 줄입니다. 이 접근 방식은 양쪽 끝에 파장{3}}별 트랜시버가 필요하므로 일반적인 이중 방식 대체 솔루션이 아닌 타겟 솔루션입니다.
귀하의 응용 분야에 적합한 광섬유 케이블을 선택하는 방법
결정은 하나의 질문으로 귀결됩니다. 링크가 데이터를 한 방향으로 전달합니까, 아니면 두 방향으로 전달합니까? 한 방향 - 대시보드에 신호를 보내는 센서, 레코더에 신호를 보내는 카메라 -는 단면을 의미합니다. 양방향 - 모든 네트워크 연결 -은 이중을 의미합니다.
그 외에도 종료 품질을 간과하지 마십시오. 깨끗하고 적절하게 연마된광섬유 고속 커넥터어느 케이블 유형이든 항상 종단 처리가 불량한 프리미엄 케이블보다 성능이 뛰어납니다. 시중에서 가장 좋은 케이블은 더럽거나 잘못 정렬된 끝면이 있는 링크를 저장하지 않습니다.
대부분의 네트워크 구축에서는 두 케이블 유형을 조합하는 것이 좋습니다. 활성 네트워크 연결에 대해 이중 모드를 실행합니다. 전용 모니터링, 센서 및 방송 피드에는 단순형을 사용합니다. 매 실행마다 이중 방식을 기본값으로 설정하는 대신 - 실제 데이터 흐름에 케이블 유형을 일치시키면 중요한 성능을 포기하지 않고도 자재비를 제어하고 케이블 경로를 관리할 수 있습니다.
