1분 안에 결정
대부분의 표준 ODF, 터미네이션 박스 및 저-~-중-수 단일-광섬유 접합의 경우250um 대 900um 섬유 피그테일결정은 900μm부터 시작해야 합니다. 커넥터와 라우팅 영역 주변을 다루기가 더 쉽습니다. 스플라이스-카세트 밀도, 대량-융합 레이아웃 또는 제한된 라우팅 공간이 제한 요소가 되는 경우 일반적으로 250μm가 더 나은 시작점이 됩니다.
버퍼 직경은 광학 등급이 아닌 기계적 구조 선택입니다. 900μm 파이버 피그테일은 본질적으로 250μm 피그테일보다 낮은 접속 손실을 생성하지 않으며 250μm 파이버는 더 얇기 때문에 광학적으로 열등하지 않습니다.
그것은 엔지니어링 질문을 바꿉니다. 어느 직경이 더 나은 성능을 발휘하는지 묻는 대신 트레이에 적합한 광섬유 프리젠테이션, 작업 흐름 처리, 접속 방법 및 설치 시 사용 가능한 기계적 보호를 물어보십시오.

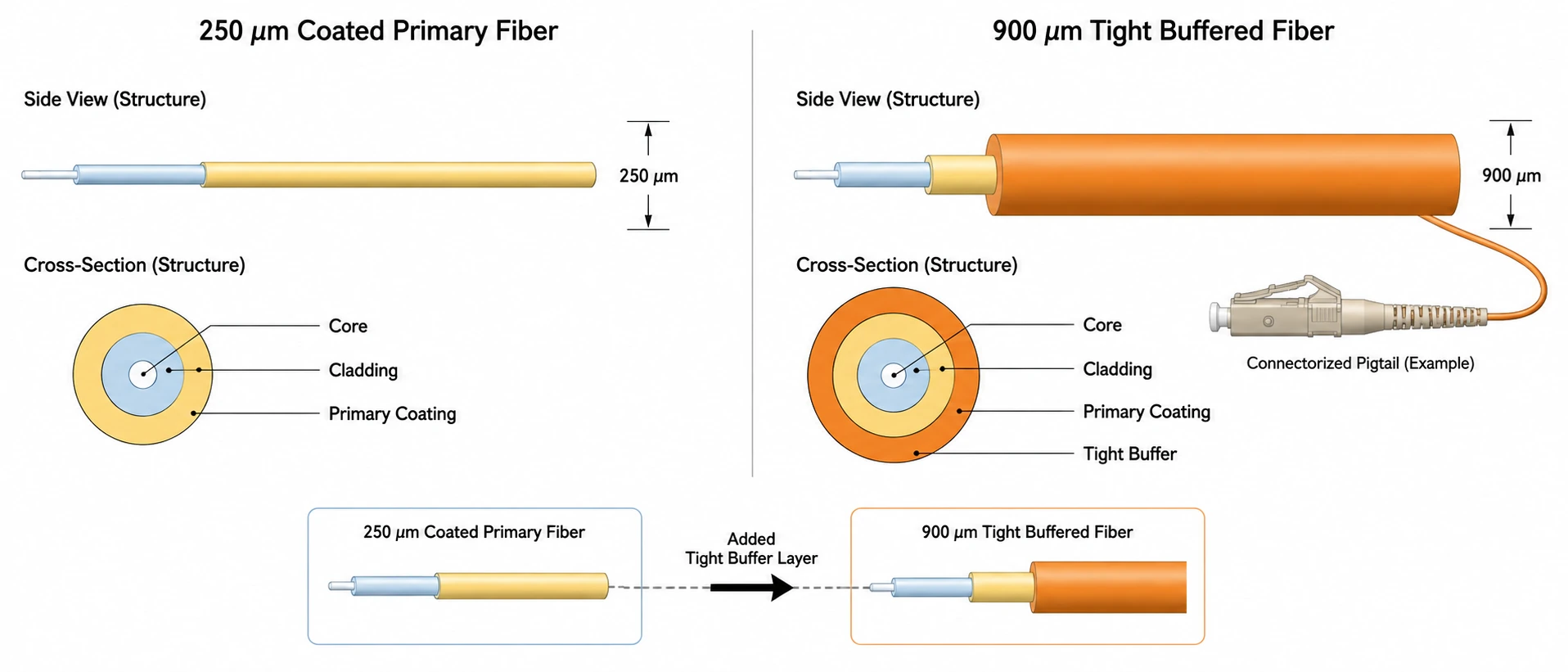

250μm와 900μm가 실제로 측정하는 것
일반적인 통신 단일{0}}모드 광섬유는 다음과 같이 단순화될 수 있습니다.
~9μm 코어 → 125μm 클래딩 → ~250μm 1차 코팅 → 옵션 ~900μm 버퍼
250μm 치수는 일반적으로 코팅된 광섬유를 나타냅니다. 900μm 구조는 코팅된 섬유 주위에 또 다른 보호 층을 추가합니다. 기본 광섬유는 여전히 동일한 광섬유 유형일 수 있습니다.
그렇기 때문에 일반적인 검색어는250um 루즈 튜브 vs 900um 타이트 버퍼자격이 필요합니다. 250μm 코팅 광케이블은 느슨한-튜브 케이블 내부에서 흔히 발견되는 반면, 900μm 단단한{4}}버퍼 광케이블은 실내 터미네이션 어셈블리에서 일반적입니다. 그러나 직경만으로는 전체 케이블 구조를 정의할 수 없습니다.
250μm 대 900μm 피그테일 구성 개요
| 공학적 요소 | 250μm 섬유 피그테일 | 900μm 섬유 피그테일 |
|---|---|---|
| 광학유리 | 동일한 SM/MM 광섬유 유형을 사용할 수 있습니다. | 동일한 SM/MM 광섬유 유형을 사용할 수 있습니다. |
| 클래딩 직경 | 일반적으로 125μm | 일반적으로 125μm |
| 외부 프레젠테이션 | 1차 코팅섬유 | 코팅된 섬유 주위에 추가 버퍼 |
| 손질 | 더 섬세한 | 개별적으로 처리하기가 더 쉽습니다. |
| 기계적 보호 | 트레이/인클로저에 더 많이 의존 | 라우팅 및 준비 중 더 나은 보호 |
| 트레이 밀도 | 더 높은 | 낮추다 |
| 스트리핑 작업 흐름 | 제거할 재료가 적음 | 버퍼 구성에 크게 의존함 |
| 고섬유-카세트 | 종종 유리하다 | 불필요한 라우팅 볼륨을 소모할 수 있음 |
| 대량 융합/리본 워크플로우 | 다수의 밀도가 높은 아키텍처와 더 잘 연계됨 | 일반적으로 덜 매력적이다 |
| 표준 ODF 종료 | 사용할 수 있지만 보호 기능은 다음과 같이 설계되어야 합니다. | 일반적으로 실제 기본값 |
원시 기하학적 차이는 처음에 제안된 직경보다 큽니다. 두 개의 원형 구조를 직경으로만 비교하는 경우 -단면적은 직경의 제곱에 따라 확장됩니다.
(900 / 250)² ≈ 12.96
이는 트레이가 250μm 파이버의 정확히 13배를 담을 수 있다는 의미는 아닙니다. 스플라이스 슬리브, 굽힘 요구 사항, 느슨한 루프, 리테이너 및 광섬유 교차도 공간을 차지합니다. 이 계산은 많은 250μm 라우팅 섹션을 900μm 섹션으로 교체하면 직경 수치만으로 제시되는 것보다 훨씬 더 많은 수의 트레이에 영향을 줄 수 있는 이유를 설명합니다.-
버퍼 크기는 광학 성능을 결정하지 않습니다
버퍼 직경은 삽입 손실을 결정하지 않습니다. 융착 접속 중에 관련 광학 인터페이스는 준비된 유리 섬유입니다. 절단된 섬유가 정렬되고 융합되기 전에 코팅 또는 버퍼가 접합 영역에서 제거됩니다.
광섬유 협회에서는 단일{0}}모드 융합-접속 손실을 일반적으로 다음과 같이 설명합니다.0.1dB 이하. 손실이 높을수록 오염이나 불완전한 접속과 같은 문제가 발생할 수 있습니다. 이는 여전히 접합 품질 문제로 남아 있지만 900μm 버퍼가 250μm 코팅보다 빛을 더 잘 투과한다는 증거는 아닙니다. (광섬유 협회)
"낮은 손실을 위한 900μm"을 의미 있는 RFQ 사양으로 받아들이지 마십시오.
대신, 연결되는 광섬유가 호환되는지 확인하십시오. 광섬유 유형 및 해당되는 경우 모드-필드 특성은 외부 버퍼 직경보다 훨씬 더 중요합니다. 더 넓은 준비 상황은 우리의광섬유 케이블 종단 방법 가이드.

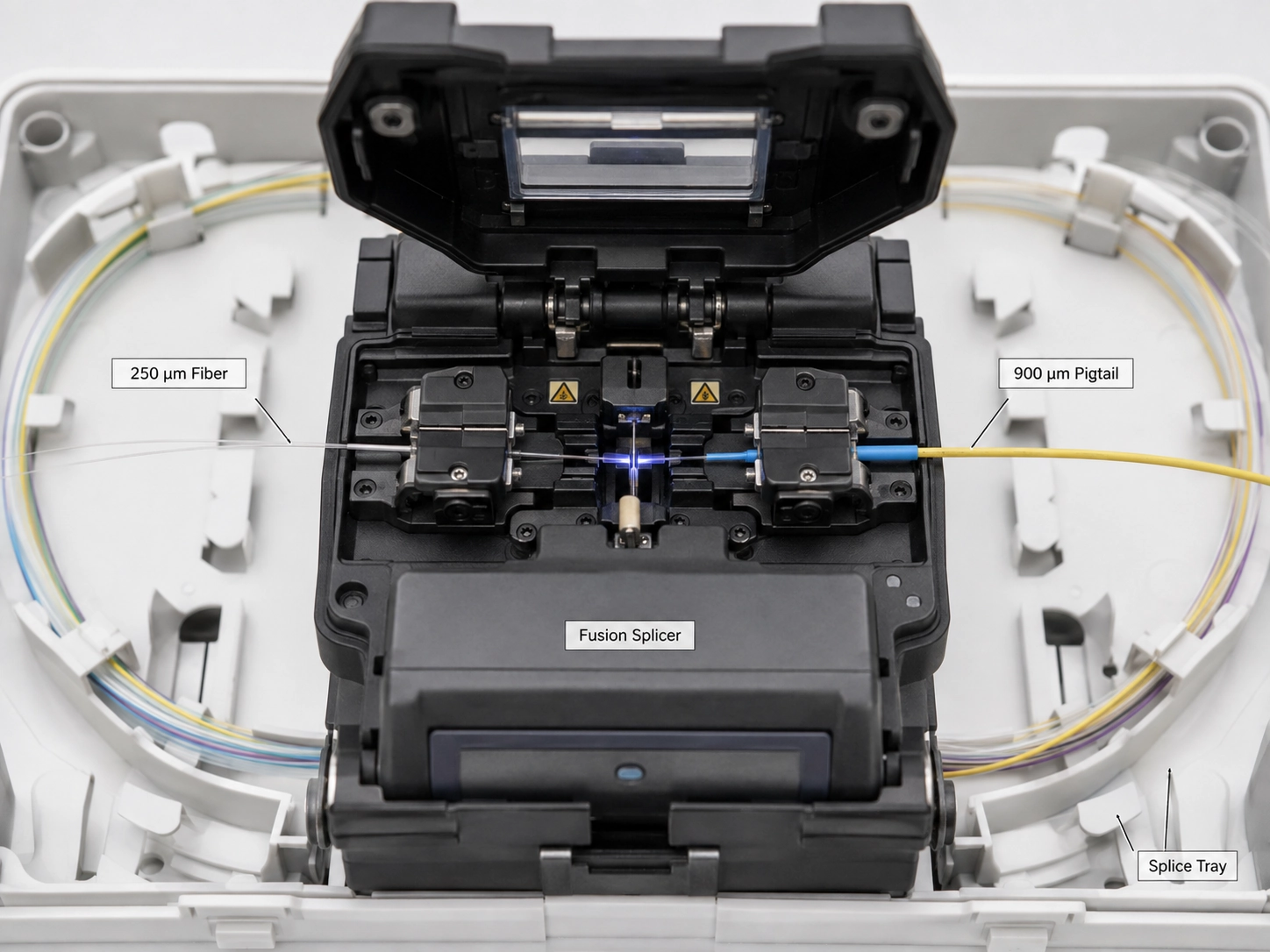

250μm 광섬유를 900μm 피그테일에 융합 접속할 수 있습니까?
예. 에이250um 섬유에서 900um 피그테일까지기본 광섬유가 호환될 때 전환은 일반적인 아키텍처입니다.
융착 접속기는 "250μm 재료"를 "900μm 재료"에 용접하지 않습니다. 두 보호 구조 모두 접합 영역에서 제거됩니다. 유리는 세척 및 절단되고, 준비된 섬유는 정렬 및 융합되며, 완성된 접합부는 트레이에 보관되기 전에 보호됩니다.
FOA는 250μm 광섬유가 종단을 위해 색상으로 구분된 900μm 피그테일에 접합된 24-플랜트 외부 광섬유- 케이블을 통해 이를 직접적으로 보여줍니다. (광섬유 협회)
실제 조건은 광학 호환성입니다. 두 개의 광섬유가 서로 다른 모드-필드 또는 후방 산란 특성을 갖는 경우 OTDR은 테스트 방향에 따라 서로 다른 명백한 접속 손실을 표시할 수 있습니다. 양방향 측정은 해당 상황을 올바르게 특성화하는 데 도움이 됩니다. (광섬유 협회)
따라서 조달 사양은 단순히 외부 직경이 다르다는 이유로 250μm-~900μm 아키텍처를 거부해서는 안 됩니다.
900μm 파이버 피그테일이 더 나은 엔지니어링 선택인 경우
A 융합 접합을 위한 900um 섬유 떠꺼머리라우팅 공간을 사용할 수 있고 기술자가 광케이블을 개별적으로 처리할 때 일반 ODF 또는 터미네이션 박스의 실용적인 시작점입니다.
표준 ODF 및 통신 종단
ODF의 LC 종단의 경우 트레이에 라우팅 공간이 충분할 때 일반적으로 900μm 피그테일이 250μm 프리젠테이션보다 더 유용한 개별{1}}광섬유 보호 기능을 제공합니다. 이것은 뒤에 실제 응용 프로그램입니다ODF용 LC 섬유 피그테일단순히 두꺼워서 900μm를 선택하는 것이 아니라,
중요한 경계가 있습니다. 900μm 버퍼는 2.0 또는 3.0mm 재킷 패치 코드와 동일하지 않습니다. 광섬유가 보호된 트레이를 떠나 반복적으로 당겨지거나 묶이거나 재배치되거나 장비 취급에 노출되는 경우 적절하게 재킷을 입거나 보호되는 밧줄이 더 안전한 사양입니다.
적은-개수 종료 상자
적당한 파이버 수에서는 라우팅 볼륨을 절약하는 것이 일반적으로 주요 제약 사항이 아닙니다. 트레이가 이미 보호된 라우팅 경로를 제공하는 경우 일반적으로 900μm를 사용하면 설치 및 향후 식별이 더 쉬워집니다.
추가 버퍼로 인해 광섬유 교차, 압축된 여유 저장 공간 또는 트레이 덮개 간섭이 발생하면 해당 기본값이 작동을 멈춥니다. 그 시점에서 인클로저 형상이 제어 변수가 되었습니다.
250μm 피그테일이 더 의미 있는 경우
A 250um 섬유 떠꺼머리라우팅 밀도가 제약이고 인클로저 자체가 필요한 기계적 보호를 제공하는 경우 더 강력한 선택이 됩니다.

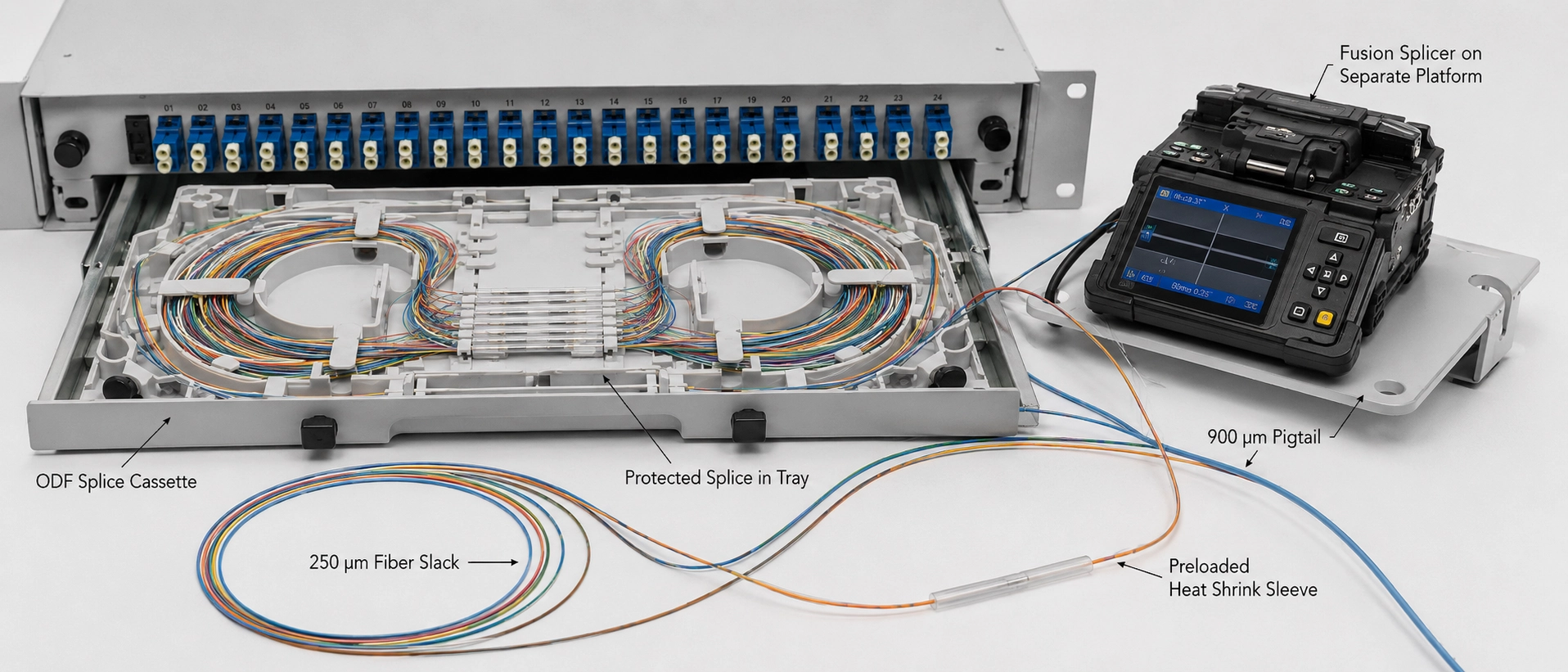

고밀도-스플라이스 카세트
보호된결합 카세트용 섬유 변발디자인, 250μm 라우팅은 개별 광케이블이 차지하는 부피를 줄이고 스플라이스 홀더 및 느슨한-저장 경로 주변에 더 많은 공간을 확보합니다.
이것이 12.96× 기하학적 비교가 유용해지는 곳입니다. 카세트 용량을 예측하지 않습니다. 이는 여러 개별 라우팅 섹션에서 반복될 때 직경 650μm 차이가 왜 중요한지 설명합니다.
조건은 기계적 보호입니다. 250μm 코팅 섬유는 제어된 섬유-관리 경로 내부에 남아 있어야 합니다. 보호되지 않은 250μm 광섬유를 카세트 밖으로 옮기는 것은 단지 밀도 문제를 기계적 위험 문제로 바꾸는 것입니다.-
리본 및 매스{0}}퓨전 아키텍처
대량{0}}융합 시스템은 작업 흐름을 통해 여러 섬유를 함께 이동하도록 설계되었습니다. 개별 900μm 버퍼는 이러한 밀도 이점에 맞서 작동할 수 있습니다.
우리의 입장은 일반적인 "실내 900μm, 실외 250μm" 규칙보다 더 구체적입니다.건물 경계가 아닌 접합 아키텍처에서 사용되는 표현을 선택하십시오.
최고의 어셈블리는 두 가지 크기를 모두 사용할 수 있습니다
A 250um 대 900um 섬유 피그테일어셈블리에는 커넥터에서 스플라이스까지 동일한 보호 직경이 필요하지 않습니다. 이는 기사의 중간-내용 완전 일치-기준이지만 중요한 물리적 디자인 옵션에 대해서도 설명합니다.
하이브리드 카세트는 기술자가 개별 피그테일을 처리하는 영역을 통해 커넥터 또는 어댑터 패널에서 900μm 버퍼 광케이블을 라우팅한 다음 카세트 내부의 정의된 보호 지점에서 스플라이스 및 느슨한{2}}저장 영역을 위한 250μm 코팅 광케이블로 전환할 수 있습니다. 스플라이스-측 섹션은 커넥터-측 섹션이 처리 보호를 포기하도록 강요하지 않고 라우팅 밀도를 얻습니다.
이는 두 가지 다른 기계적 요구 사항을 해결하기 위해 하나의 블랭킷 직경 사양이 요청될 때 유용합니다. 종단 측에는 처리 보호가 필요하고 스플라이스 측에는 라우팅 밀도가 필요할 수 있습니다.
따라서 조달의 경우 "250 또는 900μm?" 때로는 불완전합니다. 도면에는 각 광섬유 프리젠테이션이 시작하고 끝나는 위치와 전환이 카세트에 의해 보호되고 있는지 여부가 식별되어야 합니다.
조달 후 일반적으로 나타나는 설치 문제
재료가 도착한 후에만 스트리핑 동작, 접속 보호 및 트레이 형상을 확인하는 경우 기술적으로 호환되는 광섬유 사양은 여전히 불필요한 현장 작업을 생성할 수 있습니다.
박리성은 사양의 일부입니다
900μm로 판매되는 두 개의 섬유는 준비 중에 다르게 반응할 수 있습니다. 왜냐하면 공칭 외부 직경은 버퍼가 밑에 있는 코팅된 섬유에 얼마나 강하게 결합되어 있는지 알려주지 않기 때문입니다.
단단히 고정된 버퍼를 필요한 프렙 길이에 걸쳐 깨끗하게 제거할 수 없는 경우 기술자는 한 번 더 세게 잡아당겨 보상해서는 안 됩니다. 스트리핑 세그먼트가 짧을수록 노출된 섬유에 적용되는 하중이 줄어듭니다. 준비가 여전히 일관되지 않은 경우 생산 설치 전에 스트리핑 도구 및 버퍼 구성을 검토해야 합니다.
에 대한900um 섬유 변발 공급 업체따라서 RFQ, "900μm"만으로는 불완전합니다. 버퍼 구성 또는 준비 요구 사항을 지정하고 의도한 스트리핑 방법이 이에 적합한지 확인합니다.
스플라이스 보호 장치는 트레이 홀더에 맞아야 합니다.
융착 접속기는 준비된 유리를 처리하지만 트레이는 보호된 접속을 나중에 관리해야 합니다. 따라서 프로텍터 치수, 슬리브 홀더 및 라우팅 경로가 하나의 기계 시스템을 형성합니다.
슬리브를 주문하기 전에 스플라이스 홀더가 지원하는 프로텍터 치수를 확인하십시오. 홀더에 완전히 장착되지 않은 보호 장치는 광케이블 전이를 트레이 벽 쪽으로 밀고 보호된 접합 바로 옆에 불필요한 굽힘을 생성할 수 있습니다.
이는 보호 장치가 길수록 자동으로 더 안전하다고 가정하는 것보다 더 유용합니다.
덮개가 닫힌 트레이 확인
카세트가 열려 있는 동안 맞는 라우팅 배열이 반드시 설치가 완료된 것은 아닙니다.
스플라이스, 보호 장치 및 느슨한 부분을 보관한 후 덮개를 닫으면 루프가 압축되거나 리테이너에서 광섬유가 들리거나 보호 장치 옆에 급격한 전환이 발생하지 않는지 확인하십시오. 여기서 버퍼 선택은 카탈로그 비교가 아니라 인클로저-설계 결정이 됩니다.
파이버 피그테일 RFQ에 추가할 사항

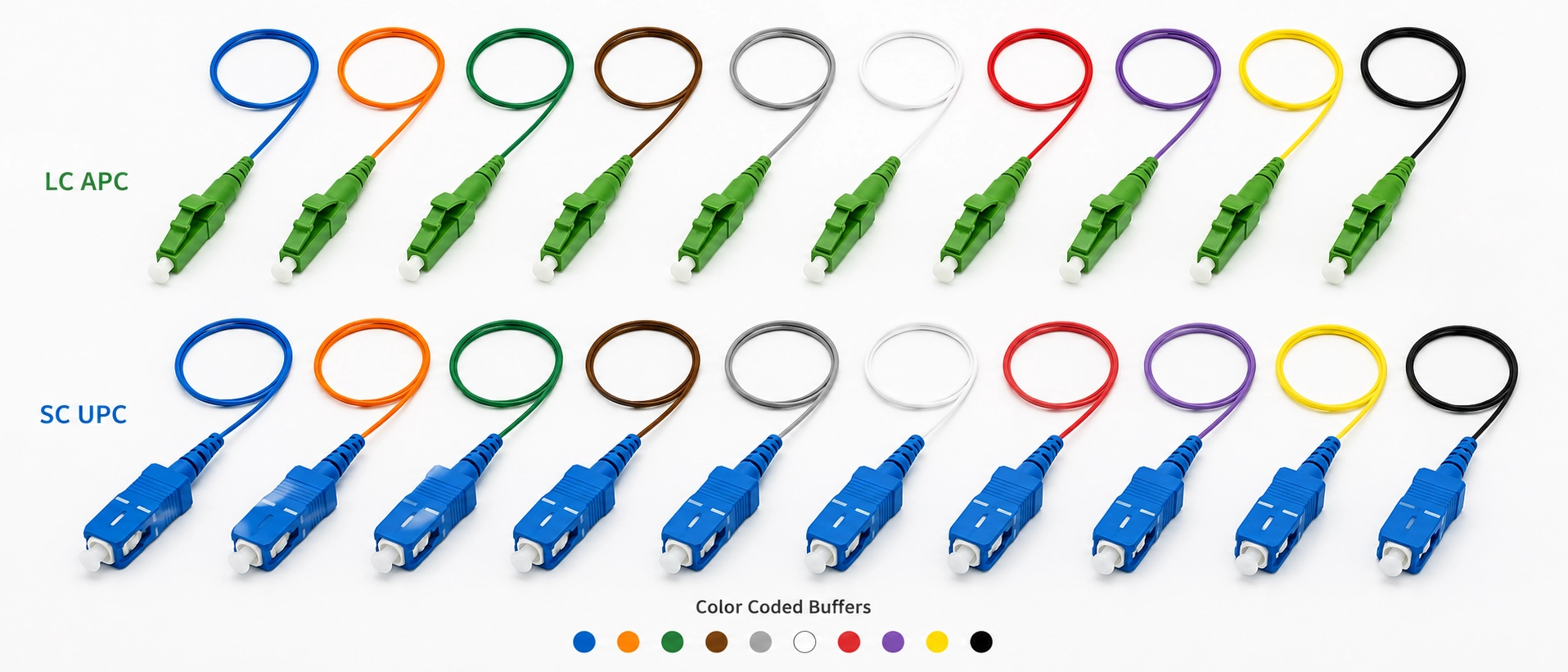

에 대한맞춤형 섬유 피그테일 어셈블리, "250μm" 또는 "900μm"만 지정하면 여러 변수가 해결되지 않습니다. 두 개의 견적은 공칭 직경과 일치할 수 있지만 섬유 유형, 스트립 동작, 커넥터 구성, 식별 및 어셈블리가 의도한 트레이에 실제로 맞는 방식이 다를 수 있습니다.
생산 RFQ는 다음을 정의해야 합니다.
- OS2/G.652.D, G.657.A1/A2, OM3 또는 OM4와 같은 광섬유 유형.
- 섬유 표현: 250μm 코팅 섬유, 900μm 완충 섬유 또는 이들 사이에 정의된 전환.
- LC, SC, FC 등의 커넥터 유형입니다.
- 해당되는 경우 폴란드어 유형, UPC 또는 APC.
- 섬유 개수 및 식별/색상 순서. 식별이 케이블 플랜트와 일치해야 하는 경우 규칙을 명시적으로 정의하십시오. 우리의광섬유 색상 코드 가이드이 레이어를 덮습니다.
- 피그테일 길이 및 요구되는 공차.
- 완성된 커넥터화된 어셈블리에 대한 광학적 허용 기준입니다.
- ODF, 스플라이스 카세트, FTTH 터미네이션 박스 또는 외부-플랜트 폐쇄 인터페이스와 같은 설치 환경 및 인클로저 유형.
이러한 필드는 사양의 모호성을 방지하지만 어셈블리가 특정 인클로저를 물리적으로 통과한다는 것을 여전히 증명할 수는 없습니다.
에 대한통신 설치용 섬유 변발, 트레이 도면이나 명확한 라우팅 사진을 RFQ에 추가하면 텍스트 사양이 제공할 수 없는 정보(커넥터 종료 방향, 버퍼 전환 위치, 슬리브-홀더 형상 및 여유 저장에 사용 가능한 경로)를 공급업체에 제공합니다.
습관이 아닌 배포 아키텍처에 따라 선택
| 배포 상황 | 시작 선택 | 엔지니어링 이유 |
|---|---|---|
| 250μm OSP 트렁크를 일반 ODF로 변환 | 900μm 피그테일 | 개별 취급이 더 쉬워졌습니다. 250μm-~900μm 접합이 일반적입니다. |
| 적절한 라우팅 공간을 갖춘 적은 수의-FTTH 박스 | 보통 900μm | 최대 밀도는 제어 제약이 되는 경우가 거의 없습니다. |
| 컴팩트한 고밀도-카세트 | 먼저 250μm를 평가하십시오. | 보호된 공간 내부의 라우팅 대량 감소 |
| 리본 또는 매스{0}}퓨전 레이아웃 | 250μm/리본 아키텍처 | 스플라이스 방식의 밀도 이점을 유지합니다. |
| 보호된 트레이 외부에서 반복적으로 처리되는 섬유 | 둘 다 기본값이 되어서는 안 됩니다. | 적절하게 재킷이 있거나 기계적으로 보호된 밧줄을 사용하십시오. |
900μm 기본값이 세분화된 가장 유용한 신호는 임의의 섬유-개수 임계값이 아닙니다. 라우팅 충돌입니다. 계획된 900μm 섹션으로 인해 트레이 내부에 필요한 여유 공간, 보호 장치 배치 또는 덮개 간격이 공존하지 못하는 경우 250μm 아키텍처를 평가하십시오.
높은-카운트를 공개하기 전에250um 대 900um 섬유 피그테일사양을 실제 트레이 도면과 비교해 보세요. 커넥터 출구, 슬리브-홀더 위치, 버퍼 전환 및 저장된 여유분은 덮개가 닫힌 후 동시에 작동해야 합니다.
설치에 실제로 피그테일 라우팅이 아닌 재킷형 밧줄이 필요한 경우 FB-LINK's광섬유 패치 케이블 구성관련 커넥터, 광섬유 및 보호 옵션을 다룹니다.
FAQ
250μm와 900μm 파이버 피그테일의 주요 차이점은 무엇입니까?
900μm 피그테일은 약 250μm 코팅 섬유 주위에 보호 버퍼를 추가하므로 실질적인 차이점은 광학 성능보다는 취급, 기계적 보호, 스트리핑 및 트레이 밀도입니다.
250μm 광섬유를 900μm 피그테일에 융합 접속할 수 있습니까?
예. 기본 광섬유가 호환되는 경우 준비된 유리 섬유가 융합되기 전에 보호 층이 접속 영역에서 제거됩니다.
900μm 피그테일은 삽입 손실이 더 낮습니까?
아니요. 버퍼 직경 자체는 삽입 손실을 줄이지 않습니다. 광학 성능은 광섬유 호환성, 접속 품질, 커넥터 품질 및 나머지 광학 경로에 따라 달라집니다.
고밀도 스플라이스 카세트에는 어떤 버퍼 크기가 더 좋나요?-
250μm 파이버 피그테일은 일반적으로 보호된 라우팅 공간이 주요 제약인 경우 더 나은 시작점이며, 더 많은 문제를 처리하고 충분한 트레이 공간을 사용할 수 있는 경우 900μm가 실용적입니다.
표준 ODF에서는 어떤 버퍼 크기를 사용해야 합니까?
900μm 피그테일은 일반적으로 적절한 라우팅 공간과 개별 융합 접합을 갖춘 표준 ODF의 실제 기본값입니다.
피그테일 사양을 고정하기 전에
피그테일이 고정 구매-주문 항목이 되기 전에 버퍼 크기를 결정해야 합니다. 해당 단계에서는 트레이, 슬리브 홀더, 탈피 작업 흐름 및 라우팅 경로에 따라 어떤 프레젠테이션이 실용적인지 이미 결정되었을 수 있습니다.
실제250um 대 900um 섬유 피그테일프로젝트를 진행하려면 FB-LINK에 커넥터 및 광택제, 광섬유 사양, 필요한 광섬유 표시, 광섬유 개수, 피그테일 길이, 트레이 또는 인클로저 도면을 제공하세요. 이러한 입력을 통해 사양이 고정되기 전에 제안된 구성을 스플라이스-측 및 종료측-측 요구 사항에 대해 검토할 수 있습니다.
프로젝트별{0}}피그테일 테스트 문서, 제거 동작 또는 조립 공차가 필요한 경우 RFQ에 이를 명시적으로 명시하고 제안된 피그테일 구성과 정확히 일치하는지 확인을 요청하세요. 다른 광섬유 어셈블리에 대해 게시된 테스트 주장이 구매 중인 피그테일에 자동으로 적용된다고 가정하지 마십시오.
