Evolux 데이터 센터 광섬유 케이블링 솔루션
MPO/MTP 트렁크 및 브레이크아웃, LC 패치 코드, OM3/OM4 다중 모드 또는 OS2 단일{4}}모드 옵션, 호환 어댑터 및 프로젝트별{5}}라벨링을 사용하여 RFQ-지원 패시브 파이버 BOM을 구축하세요.
2013년 설립
회사 프로필 게시
10+년
현장에 명시된 광섬유 산업 경험
대량 샘플
샘플, 소규모-배치 및 대량 주문 지원
IL/RL 문서
완료된 프로젝트
서버실, 기업 네트워크 및 클라우드 인프라를 위한 고밀도 광섬유 케이블링-
Evolux는 LC 패치 코드, MPO/MTP 케이블 어셈블리, OM3 및 OM4 다중 모드 케이블, OS2 단일{3}}모드 케이블, 광섬유 어댑터 및 피그테일을 포함한 데이터 센터 광섬유 케이블링 프로젝트에 수동 연결을 제공합니다. 이 범위에는 장비 패치, 캐비닛 링크, 백본 트렁크, 브레이크아웃 전환 및 구조화된 케이블링 이동, 추가 및 변경이 포함됩니다. 데이터 센터 운영자, 네트워크 통합업체, 케이블링 계약업체 및 유통업체는 표준 제품을 구매하거나, 샘플을 요청하거나, 소규모 배치 및 대량 생산을 위한 프로젝트 BOM을 준비할 수 있습니다.- 데이터 센터 광섬유 케이블 제조업체이자 OEM 광섬유 케이블 어셈블리 공급업체인 Evolux는 커넥터 조합, 광섬유 모드, 광택, 길이, 재킷, 색상, 라벨링 및 포장을 검토할 수 있습니다. 고밀도 MPO/MTP 케이블링 솔루션을 계획하는 구매자는 RFQ와 함께 트랜시버 인터페이스, 광섬유 수, 성별 및 극성을 제출해야 합니다.
검증 가능한 사양을 갖춘 데이터 센터 광섬유 케이블링 제품
아래 제품 카드는 Evolux 제품 페이지에 게시된 이름, 옵션 및 숫자 값을 사용합니다. 모든 옵션이 모든 어셈블리에 적용되는 것은 아니기 때문에 최종 견적에서는 선택한 손실 등급, 커넥터 매핑 및 케이블 구성을 식별해야 합니다.

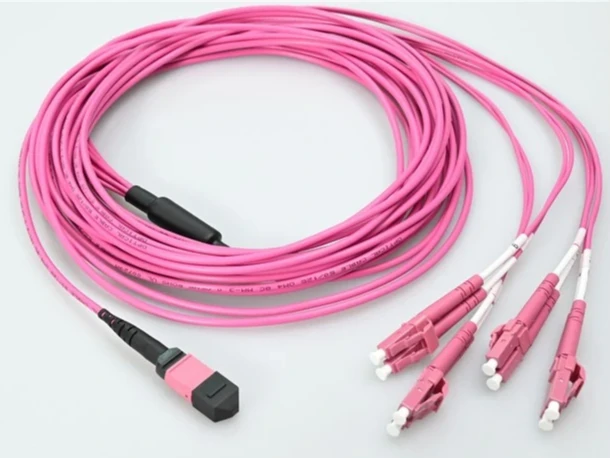

MTP 암-4 × LC UPC 이중, 8-파이버 OM4
- OM4 50/125μm; 850/1300nm
- MTP IL 0.35dB 최대; LC IL 0.2dB 이하
- 3.0mm OFNP 케이블; 40/100G 및 850nm에서 150m

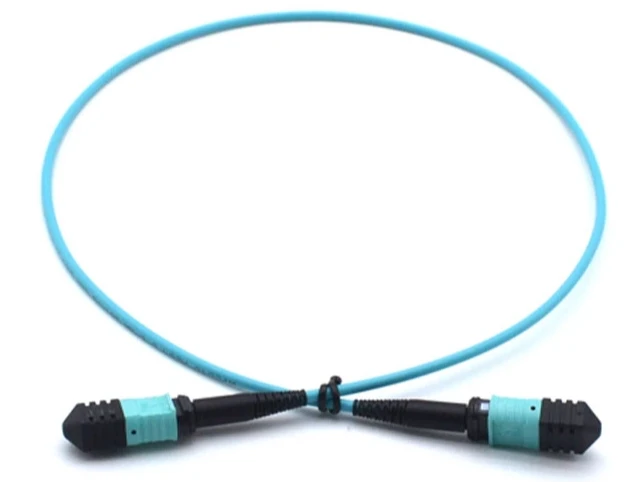

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- 12-파이버 OM3 어셈블리
- 3.0mm LSZH 케이블; 게시된 1m 구성
- MM 낮은-손실 IL: 일반<0.30 dB; max <0.5 dB
LC UPC OM3 Uniboot 다중 모드 패치 케이블
- OM3 레이저-최적화된 50/125 µm 섬유
- 10G는 850nm에서 최대 300m까지 도달합니다.
- OFNR 및 OFNP; 표준 길이 0.5m ~ 30m
맞춤형 LC/UPC 단일{0}}모드 패치 케이블
- 9/125 µm 단일{2}}모드 옵션
- IL 0.30dB 이하 IEC 등급 C; 0.15dB 이하 IEC 등급 B
- 0.9/2.0/3.0mm; PVC, LSZH 또는 OFNP

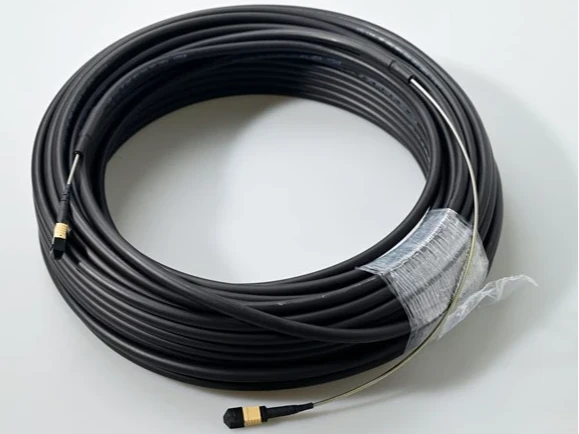

MPO/MTP 기갑 광섬유 패치 코드
- OS2, OM3 또는 OM4; 8, 12, 24, 48, 72 또는 144개의 섬유
- 나선형 스테인리스-강 테이프 갑옷
- IEC 61754-7 및 TIA 604-5

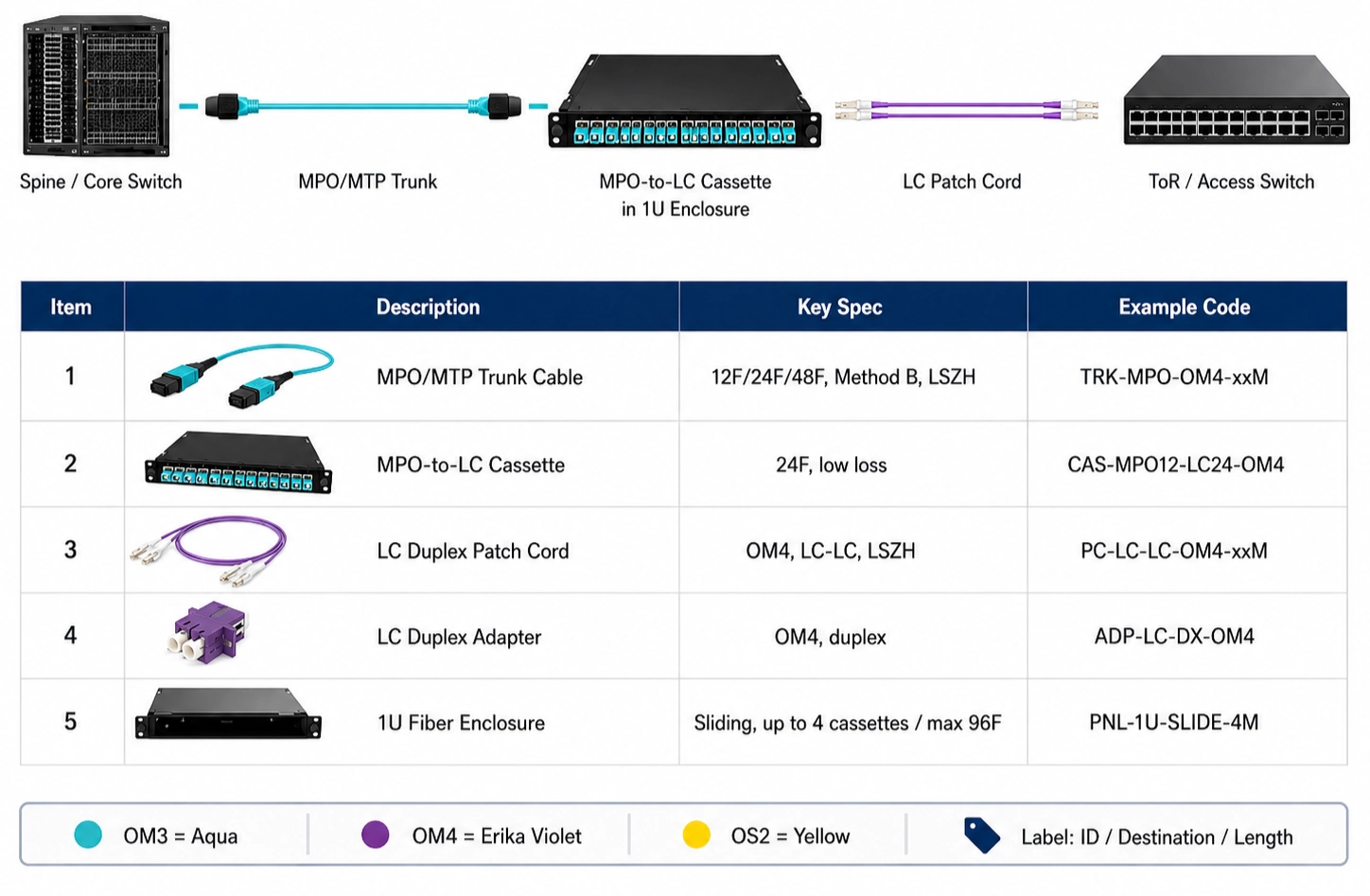

링크 역할별 고밀도 데이터 센터 광섬유 케이블링 아키텍처
유용한 구조화된 케이블 연결 계획은 일반적인 케이블 목록이 아닌 연결 지점에서 시작됩니다. 각 단계에서 장비 인터페이스와 패치 방법을 매핑한 다음 커넥터 성별, 극성, 섬유 등급 및 재킷을 전체 채널에 할당합니다.
서버 또는 스토리지
LC 이중 또는 직접 MPO/MTP 트랜시버 인터페이스와 필요한 파이버 등급을 확인하십시오.
01
ToR/EoR 스위치
이중 포트에는 LC 패치를 사용하고 병렬{0}}대-이중 변환에는 MPO/MTP 브레이크아웃을 사용합니다.
02
랙 패치 필드
LC 양면 또는 MPO/MTP 어댑터를 구매자가 지정한 패널 또는 카세트 설치 공간에-맞추세요.
03
행/백본 트렁크
사전 종단 처리된-MPO/MTP 어셈블리는 광케이블을 통합하고 현장 종단 작업을 줄여줍니다.
04
MDA / 교차-연결
구조화된 케이블 경로 전반에 걸쳐 라벨링, 극성 및 손실-예산 기록을 보존합니다.
05
| 프로젝트 조건 | 권장 케이블 연결 방향 | 구매자가 확인해야 합니다. | 관련 Evolux 범위 |
|---|---|---|---|
| 이중 장비 패치 | LC---LC 이중 또는 유니부트 케이블 | 섬유 등급, 광택, 길이, 재킷, 포트 라벨링 | OM3/OM4 다중 모드 및 9/125 µm 단일{4}}모드 LC 어셈블리 |
| 병렬 백본 | MPO/MTP 트렁크 | 8/12/24-광섬유 설계, 성별, 극성, 키 방향, 손실 등급 | OS2, OM3 및 OM4 구성의 MPO/MTP 어셈블리 |
| 병렬{0}}대-이중 마이그레이션 | MTP/MPO-에서-LC로의 브레이크아웃 | 트랜시버 매핑, LC 쌍 순서, 성별 및 총 채널 손실 | 8파이버 OM4 MTP 암-4개의 LC UPC 듀플렉스 어셈블리 |
| 교통량이 많거나 노출된 통로 | 강화된 다중-섬유 어셈블리 | 섬유 수, 케이블 형상, 경로 제약 및 굽힘 제어 | 나선형 스테인리스-강철 장갑 MPO/MTP 옵션 |
| 패널 또는 카세트 커플링 | LC 또는 MPO/MTP 어댑터 | 설치 공간, 플랜지, 키 방향, 모드 및 광택 호환성 | LC 듀플렉스 및 MTP/MPO 플랜지 또는 플랜지 없는 어댑터 |
컴팩트 트렁크 및 브레이크아웃 링크용 MPO/MTP 데이터 센터 광섬유 케이블링
Evolux의 공개 제품군은 구조화된 시스템에서 두 가지 실제 MPO/MTP 역할을 지원합니다.배포 지점 간 다중{0}}광선 트렁킹장비에 이중 커넥터를 제공하는 브레이크아웃 어셈블리.
8개 파이버 → 4개 LC 이중 쌍
브레이크아웃 성능은 두 커넥터 유형 모두에서 지정됩니다.
8-파이버 OM4 어셈블리는 MTP 암 커넥터와 4개의 LC UPC 이중 끝을 사용합니다. 공개된 제한은 0.35dB 최대 삽입 손실의 MTP 인터페이스와 0.2dB 이하의 LC 인터페이스를 분리하므로 구매자는 정의되지 않은 단일 "저손실" 주장에 의존하는 대신 각 연결을 채널 손실 예산에 배치할 수 있습니다.
8~144개의 섬유가 게시됨
표준 및 장갑 구조는 다양한 경로를 다루고 있습니다.
표준 MPO/MPO-OM3-12F-3.0MM-LSZH-1M 제품은 소형 실내 트렁킹에 적합하며, 장갑 MPO/MTP 제품군에는 나선형 스테인리스 스틸 테이프가 추가됩니다.기계적 노출을 위해서는 Armoring을 선택해야 합니다.; 굴곡 제어, 커넥터 손실, 극성 또는 패널 호환성을 확인해야 할 필요성을 대체하지 않습니다.
고밀도 스위치 및 서버 패치를 위한 LC 데이터 센터 파이버 케이블링
LC 어셈블리는 각 링크가 이중 전송/수신 쌍을 사용하는 장비 포트 및 패치 필드에 적합합니다. 1.25mm LC 페룰SC보다 작은 인터페이스 제공, 유니부트 구조는 밀도가 높은 랙을 통해 배선되는 케이블 본체의 수를 줄입니다.
OM3: 850nm에서 최대 300m까지 10G
트랜시버와 리치가 지원하는 경우 OM3를 사용하세요.
게시된 LC UPC OM3 유니부트 케이블은 레이저-최적화 50/125μm 광섬유를 사용하며 OFNR 및 OFNP 버전으로 제공됩니다. Evolux는 0.5m에서 30m까지의 표준 길이를 나열하고 맞춤 길이를 허용하므로 BOM이 모든 랙 위치에 하나의 길이를 사용하는 대신 서비스{7}}루프 초과를 제어할 수 있습니다.
OM4 또는 9/125 µm 단일{3}}모드
색상만 선택하지 말고 광학에서 섬유 등급을 선택하세요.

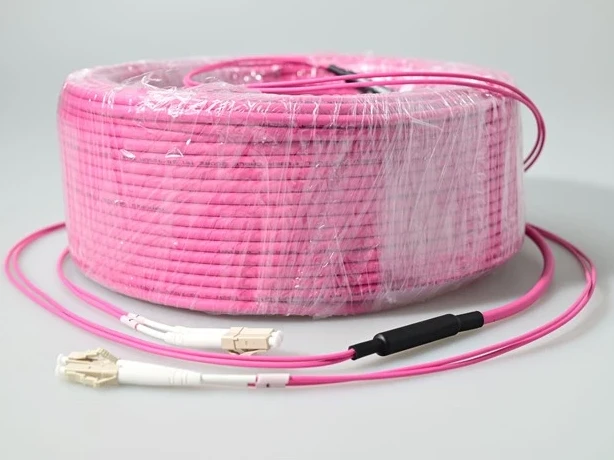

LC 포트폴리오에는 다음이 포함됩니다.OM4 다중모드 이중화 제품PVC, LSZH 또는 OFNP 케이블 옵션을 갖춘 맞춤형 9/125 µm 단일{2}}모드 어셈블리. 재킷 색상은 식별을 지원할 수 있지만 구매 사양에는 섬유 모드, 광택, 재킷 등급 및 측정된 IL/RL 요구 사항이 명시적으로 명시되어야 합니다.
손실-데이터 센터 광섬유 케이블의 예산, 극성 및 인터페이스 제어
사전 종료된 어셈블리를 배포 가능하게 만드는 것은-모든 링크 속성 간의 일치입니다. 이러한 점검은 생산 전에 승인된 도면이나 BOM에서 해결되어야 합니다.
광 손실 예산
결합된 모든 쌍에서 명시된 커넥터 및 어댑터 손실과 광섬유 감쇠 및 엔지니어링 마진을 추가합니다. 견적과 함께 IL/RL 보고서 형식을 요청하세요.
MPO/MTP 극성
종단-대-파이버 맵 및 키 방향 정의. "MPO/MTP 호환"만으로는 채널이 전송 및 수신 경로를 유지하는지 여부를 식별할 수 없습니다.
커넥터 성별
트랜시버, 트렁크, 어댑터 및 카세트에서 고정된 인터페이스와 고정되지 않은 인터페이스를 매핑합니다. 두 개의 핀 커넥터가 올바르게 결합될 수 없습니다.
섬유 등급 및 광학
트랜시버 데이터시트에서 OM3, OM4 또는 OS2를 파장, 데이터 속도 및 도달 범위와 일치시키십시오. 채널을 다시 확인하지 않고 섬유 등급을 대체하지 마십시오.
재킷과 통로
LSZH, OFNR, OFNP 또는 기타 필수 구성과 함께 케이블 직경, 라우팅 환경 및 기계적 보호 요구 사항을 명시합니다.
식별 계획
포트 명명 규칙, 끝 부분별 라벨, 재킷 또는 부츠 색상, 길이 일정 및 설치 순서에 필요한 포장 그룹을 제공합니다.
검토를 위해 완전한 패시브 광 케이블링 BOM 보내기
소싱 관리자나 제품 엔지니어는 모든 결합 인터페이스와 모든 상용 변형을 식별할 수 있는 충분한 정보를 제공해야 합니다. 이는 설명 루프를 줄이고 샘플 테스트를 의미있게 만듭니다.
애플리케이션 및 토폴로지:서버, 스토리지, ToR/EoR, 백본, MDA 또는 교차 연결 역할-
인터페이스:커넥터 유형, 광택, MPO/MTP 섬유 개수, 성별, 키 방향 및 극성.
광학 미디어:OM3, OM4 또는 OS2, 파장, 데이터 속도, 도달 범위 및 필수 손실 등급.
기계적 구조:케이블 길이, 직경, 브레이크아웃 길이, 재킷 등급, 장갑 및 당김 요구 사항.
상업 세부정보:구성, 샘플 수량, 라벨, 로고, 포장 및 필수 문서별 수량.
맞춤형 데이터 센터 광섬유 케이블 구성 및 도면 검토
Evolux에서는 프로젝트 기반 공급을 위해 커넥터 조합, 케이블 길이, 광섬유 모드, 광택 유형, 케이블 구조, 재킷 및 부트 색상, 라벨 및 포장을 검토할 수 있다고 명시합니다.
사양 및 도면 지원
도면, 제품 샘플, 기존 사양 또는 토폴로지를 공유하세요. 검토에서는 샘플이 생산되기 전에 커넥터 매핑, 브레이크아웃 치수, 길이 허용 오차, 재킷, 라벨 위치 및 포장 단위를 잠가야 합니다.
- BOM 및 토폴로지 검토
- 커넥터 및 광섬유 매칭
- 표준 또는 사용자 정의 구성
샘플, 소규모-배치 및 대량 공급
이 사이트에서는 샘플 평가, 소규모-배치 맞춤화 및 대량 생산을 확인합니다. 구성과 수량이 주문에 영향을 미치기 때문에 모든 데이터 센터 어셈블리에 대해 하나의 고정된 MOQ 또는 샘플링 주기를 게시하지 않습니다.
- 호환성 샘플
- 성과평가
- 생산 참조로 승인된 샘플
개인 상표 및 설치 ID
사용 가능한 맞춤설정에는 재킷 및 부츠 색상, 케이블 마커, 제품 라벨, 로고, 중립 포장 및 고객별 포장이 포함됩니다-. 승인된 아트워크의 텍스트, 바코드 형식 및 end-A/end-B 규칙을 정의합니다.
- 맞춤형 케이블 및 제품 라벨
- 로고 및 포장 검토
- 프로젝트별 색상 구분
광섬유 케이블 어셈블리 조달에 대한 표준 및 품질 기록
가장 유용한 품질 증거는 정확한 제품 및 배치와 관련이 있습니다. Evolux 제품 페이지에는 다음과 같은 인터페이스 표준, 재료 설명 및 테스트 옵션이 게시되어 있습니다. 구매자는 견적된 SKU에 대해 해당 문서를 요청해야 합니다.
IEC 61754-7 및 TIA 604-5
MPO/MTP 장갑 조립품 및 MPO/MTP 어댑터 제품군용으로 게시되었습니다. 이러한 참조는 다중-광섬유 커넥터 인터페이스를 정의하고 상호 결합성 검사를 지원합니다.
Telcordia GR-326 및 JIS
최대 0.2dB-손실 MTP/MPO 어댑터 페이지에 나와 있습니다. 주문하는 어댑터 구성에 대한 정확한 자격 또는 규정 준수 문서를 확인하십시오.
OFNP 케이블 재킷
8-파이버 OM4 MTP-to-LC 어셈블리용으로 게시되었습니다. 이는 명시된 플레넘 케이블 구조를 식별합니다. 프로젝트 설계자는 지역 코드 승인에 대한 책임을 집니다.
IEC 61754-20
LC OM4 이중 패치 코드용으로 게시되었습니다. SFP, XFP 및 SFP+ 장비 연결에 사용되는 LC 커넥터 인터페이스를 식별합니다.
RoHS 재료 준수
MTP/MPO 어댑터에 대해 명시되어 있습니다. 조달 기록의 경우 인용된 제품 또는 재료군을 식별하는 최신 신고서를 요청하세요.
삽입-손실/반품-손실 보고
Evolux에서는 IL/RL 보고서를 제공할 수 있다고 명시하고 있습니다. 파장, 한계, 테스트 방법, 샘플링 기준 및 일련화된 결과가 필요한지 여부를 지정합니다.
Evolux는 2013년에 설립되었으며 10년 이상의 광섬유 산업 경험을 보유하고 있다고 밝혔습니다. 데이터{3}}센터-별 배송 총액이나 이름이 지정된 데이터 센터 케이스는 검토 페이지에 게시되지 않으므로 이 솔루션 페이지는 데이터 센터 세그먼트에 확인되지 않은 배포 수를 할당하지 않습니다.
데이터 센터 광섬유 케이블링 솔루션 FAQ
데이터 센터 광섬유 케이블링 RFQ에는 어떤 정보가 포함되어야 합니까?
링크 역할, 트랜시버 또는 장비 인터페이스, 커넥터 유형, 광섬유 모드, 광섬유 수, 극성, 커넥터 성별, 광택, 케이블 길이, 재킷 등급, 길이별 수량, 라벨링 및 포장을 제공합니다. 토폴로지, BOM, 도면, 샘플 또는 현재 사양은 Evolux가 견적 전에 구성 요소 호환성을 확인하는 데 도움이 됩니다.
데이터 센터는 언제 MPO/MTP 대신 LC 이중을 사용해야 합니까?
활성 장비와 패치 필드가 이중 LC 포트를 노출하고 링크가 하나의 전송/수신 쌍을 전달하는 LC 이중을 사용합니다. 다중-광섬유 트렁크, 병렬-광학 포트 또는 고밀도-집선에 MPO/MTP를 사용합니다. MPO/MTP-에서-LC 하네스 또는 카세트 전환으로 두 가지 인터페이스 유형을 연결할 수 있습니다.
구매자는 OM3, OM4, OS2 중에서 어떻게 선택해야 합니까?
광섬유를 트랜시버 사양, 파장, 도달 범위 및 설치된 플랜트에 맞추십시오. Evolux는 OM3 및 OM4 50/125 µm 다중 모드 어셈블리와 OS2 9/125 µm 단일- 모드 옵션을 나열합니다. 재킷 색상만으로 선택하기보다는 장비 데이터시트를 통해 정확한 등급을 확인하세요.
생산 전에 어떤 MPO/MTP 세부 사항을 확인해야 합니까?
광케이블 수, 커넥터 성별, 키 방향, 극성 방법, UPC 또는 APC 광택, 광케이블 등급, 손실 등급 및 엔드{0}}}대-매핑을 확인하세요. 이러한 속성은 하나의 시스템으로 작동하므로 극성이나 성별이 잘못된 올바른 케이블 유형을 사용해도 링크가 작동하지 않을 수 있습니다.
맞춤형 데이터 센터 광섬유 케이블의 MOQ 및 샘플 리드 타임은 얼마나 됩니까?
Evolux는 샘플, 소규모 배치 맞춤화 및 대량 생산을 지원한다고 밝혔지만 웹사이트에서는 이 솔루션에 대한 고정 숫자 MOQ나 샘플 리드 타임을 게시하지 않습니다. 커넥터, 광케이블, 길이, 재킷, 라벨링, 테스트{2}}보고서 및 수량 요구사항을 검토한 후 두 가지 모두 확인해야 합니다.
Evolux는 자체{0}}브랜드 케이블과 테스트 문서를 제공할 수 있나요?
게시된 맞춤설정 범위에는 재킷 및 부츠 색상, 케이블 마커, 제품 라벨, 로고, 중립 또는 고객별{0}}포장 및 제품 구성이 포함됩니다. 데이터시트 및 삽입-분실/반품-분실 테스트-보고서 지원도 명시되어 있습니다. 승인된 주문 사양에 따라 보고서가 일괄-기반인지 아니면 직렬화되는지 정의합니다.
실제 인터페이스를 중심으로 데이터 센터 광섬유 케이블링 BOM 구축
토폴로지, 트랜시버 인터페이스, 커넥터 매핑, OM3/OM4 또는 OS2 요구 사항, 길이, 재킷, 수량 및 라벨링 계획을 보냅니다. Evolux는 제출된 사양과 비교하여 패시브 케이블 어셈블리 및 어댑터를 검토할 수 있습니다.
