실내 및 실외 광섬유 케이블 설치

Evolux Fiber Team · 2026년 2월 · 10분 읽기

광섬유 설치는 고성능 네트워크 구축에 있어 중요한 단계입니다.- 올바른 케이블을 선택하면 다양한 환경에서 효율적인 데이터 전송, 수명 및 내구성이 보장됩니다. 이 가이드에서는 각 시나리오에 대한 실용적인 팁과 함께 실내 광섬유 케이블 및 실외 광섬유 케이블 설치를 다룹니다.

광섬유를 처음 접하시나요? 당신은 우리를 확인하고 싶을 수도 있습니다광섬유 커넥터 기본 사항첫 번째.

용도별 광섬유 케이블 유형

광섬유 케이블은 배치 환경에 따라 실내 및 실외로 분류됩니다. 각 유형은 다양한 조건을 처리할 수 있는 특정 기능을 갖도록 설계되었습니다.

실내 광섬유 케이블

실내 광섬유 케이블은 건물, 사무실 및 데이터 센터에서 일반적으로 사용됩니다. 이 케이블은 유연하고 가벼우며 안전 규정을 충족하도록 내화{1}}재료로 설계되었습니다. 실외 케이블보다 환경적 스트레스가 적지만 엄격한 화재 안전 표준을 준수해야 합니다.

화재 등급은 대부분의 사람들이 인식하는 것보다 더 중요합니다. 건물 화재 시 잘못된 케이블 재킷은 유독 가스를 방출하거나 공기 처리 공간을 통해 화염을 확산시킬 수 있습니다. NEC(National Electrical Code) Article 770에 따라 등급에 대해 알아야 할 사항은 다음과 같습니다.

잘못된 등급을 사용하는 것은 단순한 규정 위반이 아닙니다. 우리는 설치자가 피트당 몇 센트를 절약하기 위해 플레넘 공간을 통해 OFNR 케이블을 연결하는 것을 보았습니다. 건물 검사관이 이를 발견하면 모든 것이 찢어지고 적절한 케이블로 다시 설치됩니다. 결국 "절약" 비용은 약 10배 더 높아집니다.

실외 광섬유 케이블

실외 케이블은 -온도 변화(-40도에서 +70도까지), 수분 침투, 자외선 저하, 물리적 스트레스, 때로는 재킷을 씹는 설치류 등 전혀 다른 문제에 직면해 있습니다. 이 케이블은 장갑 재킷과 방수 소재로 더욱 견고하게 제작되었습니다.

지하 광섬유 케이블

이 케이블은 1~2미터 깊이에 묻혀 있는 도관을 통해 당겨집니다. 도관은 물리적 보호 기능을 제공하지만 시간이 지남에 따라 여전히 습기가 유입됩니다.-이것이 지하 케이블 내부에 물-차단 젤이나 건조{5}}블록 테이프가 필요한 이유입니다. 윤활제-호환 재킷은 도관 시스템을 오랫동안 당기는 동안 마찰을 줄이는 데 도움이 됩니다.

직접 매립 케이블

지하 케이블과 달리 직접 매설 케이블은 도관 없이 땅속으로 들어갑니다. 토양 압력과 설치류 피해를 처리하려면 강화된 장갑-골판지 강철 또는 알루미늄 테이프-가 필요합니다. Evolux 제공장갑 케이블직접 매설 용도로 특별히 설계된 강화된 보호 기능을 갖추고 있습니다.

공중 케이블

공중 케이블은 기둥 사이에 걸리거나 건물에 부착됩니다. 그들은 지하 위험으로부터 보호되지만 대신 풍하중, 얼음 축적 및 지속적인 UV 노출에 직면합니다. 강철 메신저 와이어가 내장된-자립식 디자인이 표준입니다.-메신저가 케이블 무게를 지탱하고 광섬유는 내부에서 보호됩니다.

해저 케이블

강, 호수 또는 해안 지역의 수중 배치를 위해서는 케이블에 탁월한 방수 기능이 필요합니다. 대부분은 겔-충전 튜브, 수-팽창성 테이프, 밀봉된 구조 등 다양한 장벽을 사용합니다. 무거운 갑옷은 앵커 공격으로부터 보호합니다.

사전-설치 계획

대부분의 가이드에서 충분히 강조하지 않는 사항은 다음과 같습니다. 계획을 세우면 설치 문제의 약 95%를 예방할 수 있습니다. 기술 문제가 아닙니다-계획 문제입니다. 누군가 기존 도관이 이미 가득 차 있는지 확인하는 것을 잊어버렸습니다. 누군가가 도로를 건널 때 허가가 필요하다는 사실을 깨닫지 못했습니다. 누군가 20미터 길이의 케이블을 주문했습니다.

주문하기 전에 전체 경로를 걷고 문서화하십시오.

총 거리- 측정하고 추정하지 마세요. 슬랙 및 라우팅 변형에 대해 10~15%를 추가합니다.

장애물- 벽, 천장, 기존 유틸리티, 도로 교차점

환경 조건- 극한 온도에 노출됩니까? 수분? 약?

기존 인프라- 기존 도관, 케이블 트레이 또는 통로를 사용할 수 있습니까?

허가 필요- 굴착 허가, 건축 허가, 통행권-권-계약

야외작업은 전화주세요811(미국) 굴착 전에 기존 지하 유틸리티를 찾습니다. 이는 법적으로 요구되는 사항이며, 가스선이나 전원선에 부딪히면 심각한 문제가 발생합니다.

광섬유 설치 모범 사례

광섬유 케이블은-높은 대역폭, 낮은 손실, 전자기 간섭에 대한 내성 등 큰 장점을 제공합니다. 그러나 이러한 이점은 설치가 올바르게 완료된 경우에만 나타납니다. 다양한 설치 시나리오에 대한 맞춤형 조언은 다음과 같습니다.

실내 광섬유 설치

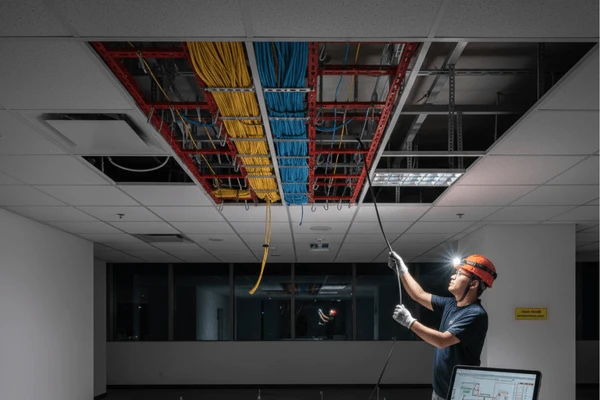

천장 및 이중 바닥 설치

낮은 천장과 높은 바닥은 아마도 광섬유를 연결하는 가장 쉬운 장소일 것입니다. 천장 패널은 일반적으로 위로 밀고 옆으로 이동할 수 있으므로 케이블을 위쪽으로 배치할 수 있습니다. 이중 바닥 타일도 같은 방식으로 들어 올려집니다.

이 공간의 케이블은 잘 지지되고 정리되어야 합니다.- 직선 주행에서는 트레이, J-후크 또는 벨크로 스트랩-을 약 4~5피트 간격으로 사용하고 방향 변경 시 추가 지지대를 사용하세요.

사람들이 잊어버린 것 중 하나는 천장 그리드가 아닌 건물 구조에 지지대를 부착한다는 것입니다. 그리드는 타일 무게를 지탱하도록 설계되었습니다. 시간이 지남에 따라 너무 많은 케이블이 그리드에 연결되면 천장 부분이 무너지는 것을 보았습니다. 즉시 일어나지는 않고-몇 달 또는 몇 년 동안 축적된 체중이 필요하지만-일어나면 아래에 있는 모든 것이 제거됩니다.

천장 설치 시 주의해야 할 몇 가지 다른 사항:

천장 타일에 케이블을 직접 놓지 마십시오. 그들은 처지고 결국 넘어질 것입니다.

지퍼 타이를 너무 꽉 조이지 마십시오. 나중에 문제를 일으키는 스트레스 포인트를 만듭니다. 벨크로 스트랩이 더 잘 작동합니다.

광섬유를 전원 케이블과 최소 12인치 이상 분리하십시오. 섬유는 간섭을 받지 않지만 전원 케이블은 열을 발생시킵니다.

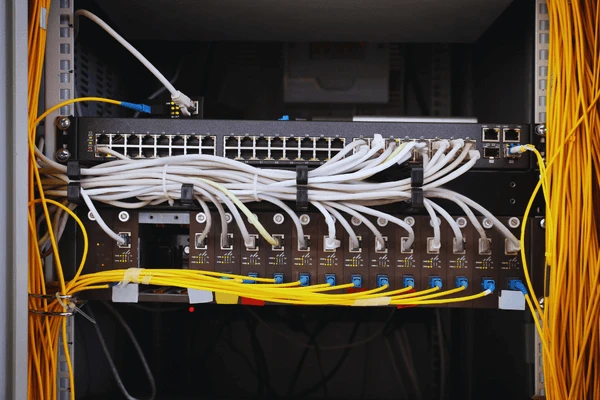

캐비닛 내 설치-

랙 캐비닛 내부의 케이블을 정리해야 합니다. 랙이 지저분하면 실제 문제가 발생합니다.-문제 해결이 더 어렵고, 실수로 연결이 끊어지기 쉬우며, 나중에 변경하기가 쉽지 않습니다.

사용섬유 패치 패널깨끗한 종단점을 위해. 장비 전체에 걸쳐 케이블을 늘어뜨리지 않고 수직 및 수평 케이블 관리자를 통해 케이블을 배선합니다. 광섬유 케이블과 전원 케이블을 랙의 반대쪽에 보관하십시오.

나중에 사용할 수 있도록 항상 서비스 루프-추가 케이블을 감아 두십시오. 느슨해지지 않으면 장비를 몇 인치만 움직여도 새 케이블을 당겨야 할 수 있습니다.

라이저 설치

바닥 사이를 수직으로 연결하는 케이블은 케이블 무게 때문에 까다롭습니다. 케이블 자체를 적절하게 지지하지 않으면 시간이 지남에 따라 늘어날 수 있습니다.

라이저가 플레넘 공간에 연결되는 경우 OFNR-라이저용 최소 정격 케이블-OFNP를 사용하세요. 광섬유-등급 클램프를 사용하여 일정한 간격으로 케이블을 지지합니다. 일반 금속 클램프를 과도하게 조이면 섬유가 부서질 수 있습니다.

많은 노력을 절약할 수 있는 팁은 다음과 같습니다. 꼭대기 층에서 시작하여 위로 올라가지 말고 아래로 당기세요. 케이블을 위쪽으로 당기면 중력과 싸우게 되며, 미터를 당길 때마다 부하가 증가합니다. 아래로 당기면 중력이 당신과 싸우는 대신 도움을 줄 수 있습니다.

아마도 케이블 제조업체마다 처리 절차가 약간 다를 수 있습니다. 따라서 케이블 데이터시트에서 지지대 없이 최대 수직 상승을 확인하고 해당 지침을 먼저 따르십시오.

실외 광섬유 설치

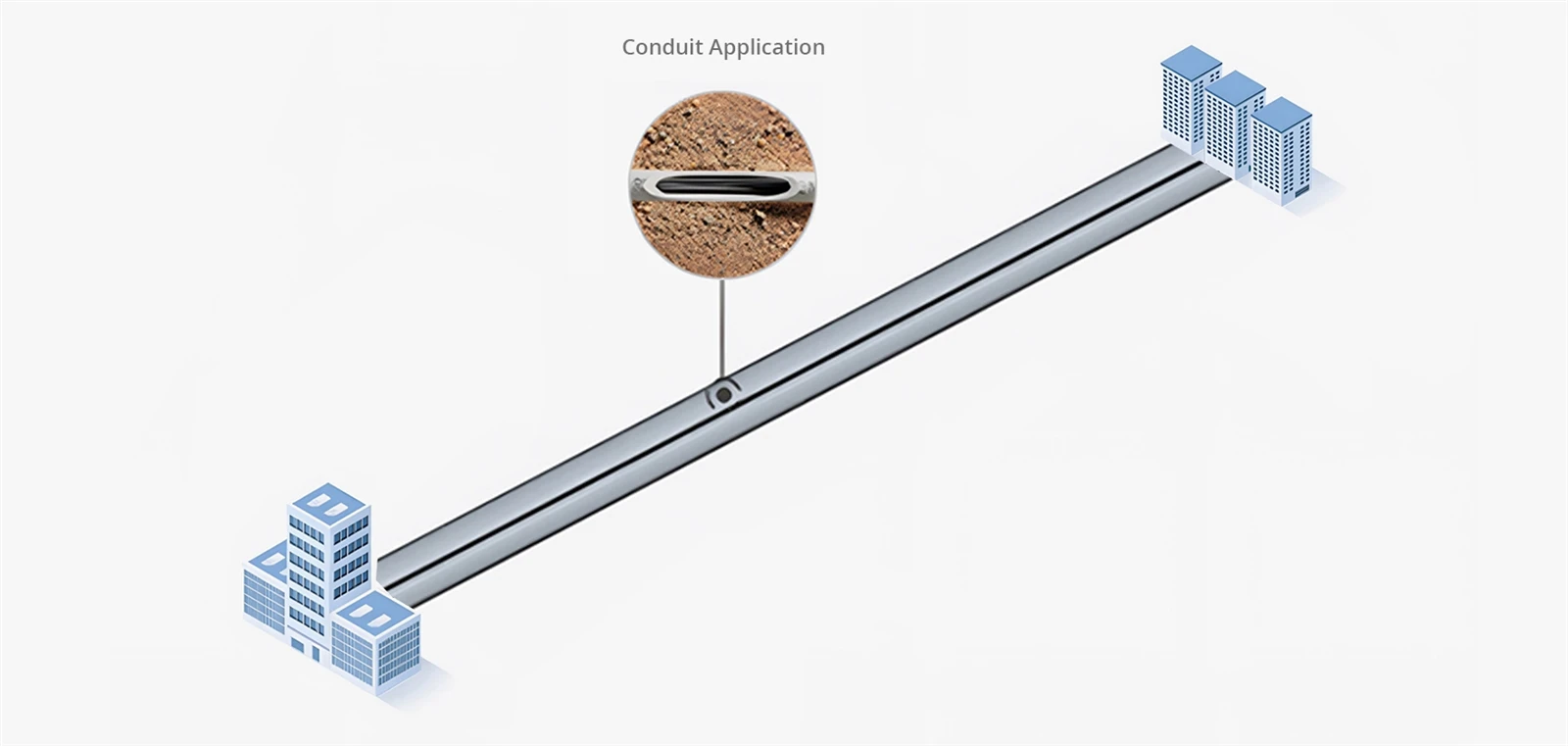

도관 설치

도관은 실외 케이블을 장기적으로 효과적으로 보호하지만, 일단 설치하고 나면 변경하기가 어렵고 비용도 많이 듭니다. 경로를 미리 신중하게 계획하세요.

도관을 통해 케이블을 당길 때 모든 전환 지점을 부드럽게 유지하십시오. 정션 박스와 핸드홀에서는 케이블이 날카로운 모서리에 놓이지 않도록 하세요.{1}}모서리 주위로 케이블을 안내할 수 있는 짧은 유연한 도관이나 내부 덕트를 추가하세요. 풀박스는 장기간 실행을 관리 가능한 세그먼트로 나누고 향후 작업에 대한 액세스를 제공합니다.

설치 중에는 항상 도관에 당김 로프를 넣으십시오. 나중에 필요합니다. 장시간 당기는 경우 섬유{2}}호환성 윤활제를 사용하세요.{3}}수성-젤 기반 젤이 잘 작동하지만 케이블 재킷 재질과 호환되는지 확인하세요.

메모:도관 굴곡의 내부 반경은 케이블 외부 직경의 10배 이상이어야 합니다. 일반적인 8mm 실외 케이블의 경우 최소 굽힘 반경은 80mm입니다. 도관 연결은 당김 지점 사이에서 100피트로 제한되어야 하며, 세그먼트당 90도 굽힘이 2회를 넘지 않아야 합니다. 이러한 한계를 초과하면 당기는 장력이 극적으로 증가합니다.

Figure-8 기법

매우 긴 당김의 경우-수백 피트 이상-한 번에 당기려고 하지 마세요. 중간 지점까지 당기고 여분의 케이블을 그림 8 패턴(꼬임이 발생하는 원형이 아님)으로 배치한 다음 계속 당깁니다. 이는 장력을 분산시키고 케이블의 최대 당김 정격을 초과하는 것을 방지합니다.

직접 매립 설치

직접 매설은 케이블을 도관 없이 지면에 직선으로 배치합니다. 직접 매설용 등급의 ​​보호 케이블이 반드시 필요합니다.-일반 실외 케이블은 1~2년 이상 사용할 수 없습니다.

파기 전에 전화해 보세요811기존 유틸리티를 찾으려면. 대부분의 장소에서 법으로 요구됩니다. 가스 라인이나 섬유 트렁크에 부딪히는 것은 기껏해야 비용이 많이 들고 최악의 경우 위험합니다. 발굴 허가를 받으세요.-대부분의 관할권에서는 이를 요구합니다.

매장 깊이는 위치에 따라 다릅니다.

항상 해당 지역의 서리선 아래에 묻으십시오. 동결-해동 주기는 토양을 이동시키고 너무 얕게 묻혀 있는 케이블을 손상시킬 수 있습니다.

케이블을 배치한 후 먼저 모래나 고운 토양으로 되메우세요.{0}}케이블 위에 암석이 직접 닿지 않도록 하세요. 약 12인치 위에 경고 테이프를 설치합니다. GPS 좌표나 상세한 측정값을 사용하여 정확한 경로를 문서화하세요. 누군가는 지금으로부터 몇 년 후에 그것을 찾아야 할 때 당신에게 감사할 것입니다.

공중 설치

공중 설치는 극 사이에 케이블을 매달아 놓습니다. 트렌치 비용을 방지하지만 케이블을 날씨-바람, 얼음, 태양, 온도 변화에 노출시킵니다.

메신저 와이어가 통합된 자립형 케이블이-표준입니다. 메신저는 무게와 풍하중을 견디는 동시에 광섬유는 내부에서 보호됩니다. 전력선 근처에 설치하는 경우 모든-유전체 자체 지지(ADSS) 케이블은 전기 위험을 방지하기 위해 강철 대신 아라미드 원사를 사용합니다.

극 사이의 처짐은 사람들이 생각하는 것보다 더 중요합니다. 너무 꽉 조이면 케이블이 수축할 때 추운 날씨에 스트레스 문제가 발생합니다. 너무 느슨하면 바람에 과도한 움직임이 발생하여 부착 지점에 피로가 발생합니다. 100미터가 넘는 범위나 가혹한 기후 지역에서는 엔지니어가 적절한 처짐을 계산해 주기를 원할 것입니다.

케이블이 건물로 들어가는 곳에 확장 루프를 설치하십시오. 온도 변화는 루프 없이 상당한 팽창과 수축을 일으키며, 이러한 움직임은 진입점에 응력을 집중시키고 시간이 지남에 따라 케이블과 건물 관통부를 모두 손상시킬 수 있습니다.

접합 및 종료

케이블을 설치하는 것이 작업의 절반입니다. 제대로 연결하는 것이 나머지 절반입니다.

융합 접합

융합 접합은 전기 아크로 두 개의 섬유 끝을 함께 녹입니다. 좋은 융합 접속은 손실이 거의 없습니다-일반적으로 0.05dB 미만입니다. 이것이 바로 영구 설치의 표준이 되는 이유입니다.

이 프로세스에는 각 단계마다 정밀도가 필요합니다.

조각노출된 섬유를 노출시키는 보호 코팅. 적절한 섬유 제거제를 사용하세요.-급조 도구를 사용하면 유리가 손상됩니다.

깨끗한99% 이소프로필 알코올과 보푸라기가 없는-물티슈가 포함된 순수 섬유입니다. 와이프 섹션당 하나의 패스.

쪼개다편평하고 수직인 끝면을 만들기 위해 섬유를 사용합니다. 절단 품질에 따라 접합 품질이 결정됩니다.{1}}깨지거나, 각지거나, 거칠게 보이면 더 벗겨낸 후 다시 시도하세요.

퓨즈광섬유를 스플라이서에 배치하여. 자동으로 정렬하고 호를 적용합니다.

보호하다열-수축 슬리브를 사용하여 접합합니다. 순수 융합 접합은 매우 취약합니다.

스플라이서가 손실을 0.05dB 이상으로 추정하면 문제가 발생한 것입니다. 한계 접합을 허용하는 것보다 다시 실행하는 것이 좋습니다.

종료 작업, 품질광섬유 땋은 머리공장에서{0}}완성된 커넥터를 사용하면 최종 결과에 큰 차이가 있습니다.

기계적 접합

기계적 접합은 융합 대신 정렬 고정 장치와 인덱스{0}}매칭 젤을 사용합니다. 설치가 더 빠르고 값비싼 융합 장비가 필요하지 않습니다.

단점: 열악한 환경에서 더 높은 손실(일반적으로 0.1-0.5dB vs 융합의 경우 0.05dB 미만) 및 더 낮은-장기 신뢰성. 장비 비용이 우려되는 긴급 수리 또는 섬유 사용량이 적은 작업에는 벌금이 부과됩니다. 영구 인프라의 경우 융합이 여전히 갈 길이 멀다.

커넥터 유형

다양한 애플리케이션에는 다양한 커넥터가 필요합니다.

우리의광섬유 커넥터공장 및 현장 종단 모두에 대해 모든 표준 유형이 제공됩니다.

테스트 및 문서화

테스트를 건너 뛰지 마십시오. "링크가 켜진다"는 것은 설치가 양호하다는 의미는 아닙니다. 한계 설치는 10G에서는 작동하지만 100G에서는 실패하거나 여름에는 잘 작동하지만 겨울에는 중단될 수 있습니다.

육안검사

무엇이든 연결하기 전에 200-400x 배율의 검사 현미경으로 모든 커넥터 끝면을 확인하십시오. 먼지, 지문, 코어 전체의 긁힘, 페룰의 칩을 찾으십시오.

오염으로 인해 대부분의 광섬유 네트워크 문제가 발생합니다. 한 업계 조사에 따르면 이것이 통화 문제 해결의 가장 큰 이유인 것으로 나타났습니다. 오염된 커넥터를 적절한 청소 도구로 청소하고 다시 검사하세요.- 코어 영역을 가로지르는 긁힘은 커넥터를 교체해야 함을 의미합니다.

손실 테스트

광 손실 테스트 세트는 총 삽입 손실을-전체-측정합니다. 측정된 결과를 예상 손실과 비교합니다.

예상 손실=(광섬유 길이 × 감쇠) + (커넥터 × 0.3 dB) + (스플라이스 × 0.1 dB)

일반적인 섬유 감쇠:

1310nm에서 단일{0}}모드: 0.35dB/km

1550nm에서 단일{0}}모드: 0.25dB/km

850nm의 다중 모드: 3.0dB/km

측정된 손실이 계산된 손실보다 훨씬 높으면 뭔가 잘못된 것입니다. 설치를 수락하기 전에 찾으십시오. 구내 케이블링의 경우 TIA-568 표준은 대부분의 상업용 설치가 따라야 하는 특정 손실 예산 및 테스트 요구 사항을 제공합니다.

OTDR 테스트

OTDR(Optical Time-Domain Reflectometer)은 광 펄스를 보내고 반사를 측정하여 링크를 따라 모든 커넥터, 접합부, 굽힘 및 결함을 표시합니다. 추적을 통해 문제가 발생한 위치와 심각도를 정확하게 알 수 있습니다.

모든 광섬유에 대한 OTDR 추적을 저장합니다. 몇 달 또는 몇 년 후에 문제가 발생하면 현재 추적과 원래 추적을 비교하면 무엇이 변경되었는지 정확하게 알 수 있습니다. 문서를 미래의 기술자가 실제로 찾을 수 있는 곳에 저장하세요.{2}}직장을 바꿀 때 떠나는 누군가의 노트북이 아닙니다.

일반적인 문제 및 해결 방법

링크가 전혀 설정되지 않습니다.

다음 순서로 확인하십시오. 커넥터가 올바르게 장착되었습니까? 올바른 광섬유가 연결되어 있습니까(물리적으로 추적합니까)? TX/RX 극성이 맞나요? 커넥터가 깨끗합니까?

간헐적인 오류 또는 높은 비트 오류율

거의 항상 오염된 커넥터, 한계 광 ​​출력(링크는 작동하지만 여백 없음) 또는 경로 어딘가의 굽힘 반경 위반의 세 가지 중 하나입니다. 랙 내부, 방향 변경 시, 케이블이 좁은 공간에 '채워진' 모든 곳에서-긴장된 굴곡이 있는지 경로를 물리적으로 검사합니다.

이전에는 링크가 작동했지만 지금은 작동하지 않습니다.

뭔가 바뀌었어요. 그 지역에서 어떤 작업이 이루어졌나요? 누군가 연결하거나 연결을 끊었나요? 현재 OTDR 추적을 원래 기준선과 비교합니다.

OTDR은 어느 시점에서 예상치 못한 높은 손실을 나타냅니다.

커넥터가 더러워졌거나, 접합 불량, 빡빡한 굽힘 또는 물리적 손상이 원인일 수 있습니다. 청소부터 시작하세요. 그래도 문제가 해결되지 않으면 OTDR이 식별하는 위치를 물리적으로 검사하십시오.

결론

올바른 광케이블 설치는 환경에 적합한 케이블, 주의 깊은 취급, 깨끗한 연결, 적절한 테스트 등의 기본 사항으로 귀결됩니다. 복잡하지는 않지만 세부 사항이 중요합니다. 건너뛰면 수년 동안 문제를 해결하게 될 것입니다.

Evolux Fiber는 완전한 광섬유 구성요소-커넥터, 패치 코드, 피그테일, 어댑터 및 터미널 박스를 제공합니다. 귀하의 프로젝트에 무료 샘플 및 기술 지원이 제공됩니다.

설치에 대해 질문이 있으십니까? 우리 팀에 문의하세요도움을 위해.
