MPO/MTP Fiber: 다음 데이터 센터 구축 전에 필요한 실제 대화

지난 11월 피닉스에 있는 한 고객으로부터 전화를 받았습니다. 그들은 6개월 간의 계획, 아름다운 케이블 관리, 색상으로 구분된 모든 것을{4}}100G 스파인-리프 구축-으로 마무리했습니다. 업링크의 절반은 협상되지 않습니다.

알고 보니 누군가 Type A 디자인을 위해 Type B 트렁크 상자를 집어 들었습니다. 상자는 똑같아 보였습니다. 부품 번호가 한 자리씩 다릅니다.

4시간 동안 문제를 해결하세요. 수석 엔지니어를 위한 오전 6시 비행. 최종 피해: 긴급 인건비 $14,200 + 마지막-비행기 티켓 비용 $1,847. 아직도 어딘가에 송장 스크린샷이 남아있습니다.

그래서 내가 이 글을 쓰고 있는 것이다. MPO/MTP 섬유는 로켓 과학이 아니지만, 주의를 기울이지 않으면 세부 사항이 당신을 망칠 것입니다. 그리고 페널티는 포트 수에 따라 증가합니다.-하나의 LC 패치를 엉망으로 만들면 링크 하나가 손실됩니다. MTP 트렁크 하나를 엉망으로 만들면 12개를 잃게 됩니다.

MPO 대 MTP: 이 혼란을 없애자

나는 이 질문을 끊임없이 받는다. "MTP는 단지 비싼 MPO인가요?"

일종의. 그러나 그것은 Lexus가 단지 값비싼 Toyota인지 묻는 것과 같습니다. 기술적으로는 그렇습니다. 실제로는 아닙니다.

MPO는 커넥터 표준입니다. IEC 61754-7, TIA-604-5-일반적인 알파벳 수프. 페럴 몰드가 있는 모든 공장에서는 MPO 커넥터를 찍어낼 수 있습니다.

MTP는 US Conec의 브랜드입니다. 그들은 다중-파이버 푸시-형식을 발명한 후 이를 개선하는 데 수십 년을 보냈습니다. 동일한 설치 공간, 더 엄격한 공차, 더 나은 재료.

대부분의 비교 차트에서 놓치고 있는 점은 다음과 같습니다. 플라스틱-대-금속 클램프 논쟁은 잊어버리세요. 그것은 주의를 산만하게 하는 것입니다.

타원형 가이드 핀은 전체 야구 경기입니다.

표준 MPO는 원형 가이드 핀을 사용합니다. 두 개의 커넥터를 연결하면 둥근 핀이 정렬 슬리브에서 약간 흔들릴 수 있습니다.-여기서는 1미크론, 저기는 1미크론일 수 있습니다. 별로 들리지 않습니다. 하지만 200번을 반복하면 마모 패턴이 고르지 않게 됩니다. 외부 섬유 위치가 표류하기 시작합니다. 삽입 손실이 점점 커집니다.

MTP의 타원형 핀? 그들은 자기중심적입니다-. 매번. 플러그를 꽂으면 차이를 느낄 수 있습니다.-핀이 장착될 때 확실히 딸깍거리는 소리가 나는 것과 값싼 MPO에서 느껴지는 모호한 부드러움이 있습니다.

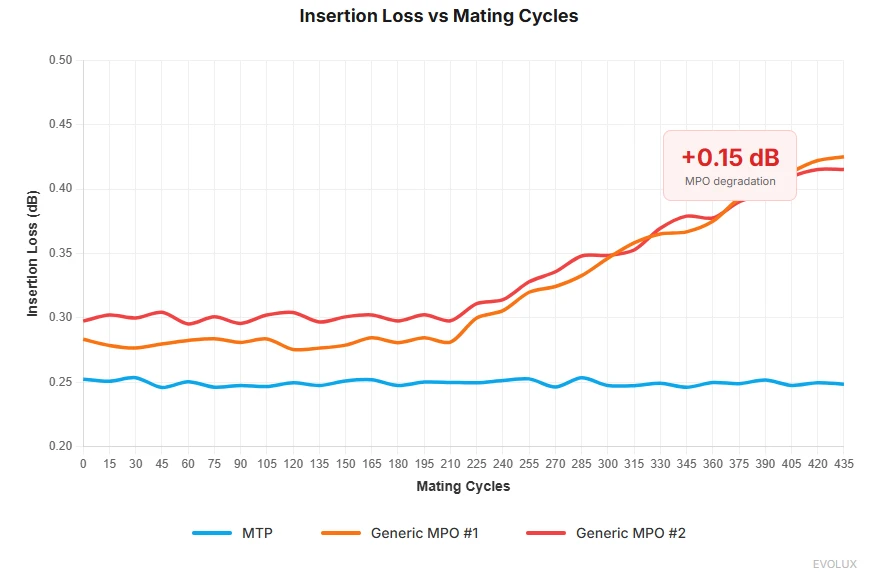

작년에 우리는 6개의 서로 다른 커넥터 샘플에 대해 437번의 결합 주기로 고문 테스트를 실시했습니다. 사이클 300까지 일반 MPO 중 2개는 위치 1과 12에서 0.15dB 저하를 나타냈습니다. MTP? 사이클 400을 통한 플랫 라인.

여유 여유가 없는 400G 링크에 3개의 결합 지점을 쌓을 때까지 0.15dB는 무섭게 들리지 않습니다.

이 물건들 안에 무엇이 들어있나요?

빠른 해부학 수업. 내장을 이해하면 물건이 파손될 때 도움이 되기 때문입니다.

페룰

약 1미크론의 정확한 위치에 12개의 구멍이 뚫린 작은 세라믹 벽돌을 상상해 보십시오. 사람의 머리카락 굵기는 70미크론입니다. 우리는 머리카락의 70분의 1을 이야기하고 있습니다.

MTP 커넥터에서 페럴은 스프링 위에 떠 있습니다. 왜? 두 개의 커넥터를 함께 끼우면 완벽하게 정렬되지 않기 때문입니다. 플로트는 페룰을 미세하게 조정하여-한 모서리를 망각시키는 대신 접촉 압력이 균일하게 퍼지도록 합니다.

이 스프링 메커니즘은 MTP 커넥터를 결합할 때 -그립 방식으로 연결하면 안 되는 이유이기도 합니다. 기술자들이 러그 너트를 조이는 것처럼 서로 힘을 합치는 것을 본 적이 있습니다. 플로트의 요점은 커넥터가 자체 정렬을 찾도록 하는 것입니다. 딸깍 소리가 날 때까지 밀어주시면 됩니다. 완료.

가이드 핀

이미 타원형 디자인에 대해 호언 장담했습니다. 핀 자체는 경화 합금입니다.-수천 번 삽입해도 버섯이 생기지 않습니다.

수 커넥터에는 핀이 있습니다. 암 커넥터에는 구멍이 있습니다. 당연하게 들리지만 저는 사람들이 어두운 캐비닛에서 새벽 2시에 수컷과-수컷을 짝짓기하려고 하는 것을 본 적이 있습니다. 작동하지 않습니다. 내가 어떻게 아는지 물어보세요.

더 하우징

표준 MTP 하우징은 일체형-제품- 극성이며 성별은 공장에서 설정됩니다. 주문을 잘못하셨습니다. 케이블을 반품하거나 어댑터 패널을 구입하게 됩니다.

데이터시트에서 알려주지 않는 내용은 다음과 같습니다. -기후가 통제되지 않는- 엣지 사이트나 산업 환경에서는 값싼 MPO 플라스틱 하우징이 몇 년 후에 부서지기 쉽습니다. 당사의 스트레스 테스트 연구실에서는 극한의 열 순환 하에서 정품 MTP 하우징과 일반 모조품을 비교했습니다. 많은 제조업체에서는 과도한 재활용 재료를 하우징 주형에 혼합하여 비용을 절감합니다.{4}}이로 인해 육안으로 볼 수 없는 분자 사슬 저하가 발생합니다. 그러나 열 순환 테스트(-40도 ~ +75도) 후에는 래치 피로 저항이 40% 이상 감소합니다. 우리는 고객으로부터 반품된 "분해된" 커넥터를 받았으며 분해 분석에서는 전형적인 재료 취성이 지속적으로 나타났습니다. 이것이 바로 우리가 고사양 순수 폴리에테르이미드(PEI) 수지만을 고집하는 이유입니다. 종이 비용은 더 많이 들지만 데이터 센터에서 10년이 지난 후에도 커넥터가 여전히 동일한 선명한 클릭으로 결합되도록 보장합니다.

MTP PRO는 구성 가능성 문제를 해결합니다(자세한 내용은 나중에 설명). 하지만 지금은 주문하기 전에 사양을 세 번- 확인하세요. 400달러짜리 트렁크 케이블의 RMA 절차는 3주가 걸립니다.

극성. 여기에 주목하세요.

극성 오류가 제가 진행한 MPO 문제 해결 통화의 약 60%를 차지하기 때문에 이 섹션에 너무 많은 시간을 할애할 것입니다. 지루해요. 지루해요. 그리고 만약 당신이 그것을 무시한다면 그것은 당신의 목요일 밤을 완전히 망칠 것입니다.

이중 섬유는 간단합니다. Tx에서 Rx로, Rx에서 Tx로. 유아는 그것을 알아낼 수 있습니다.

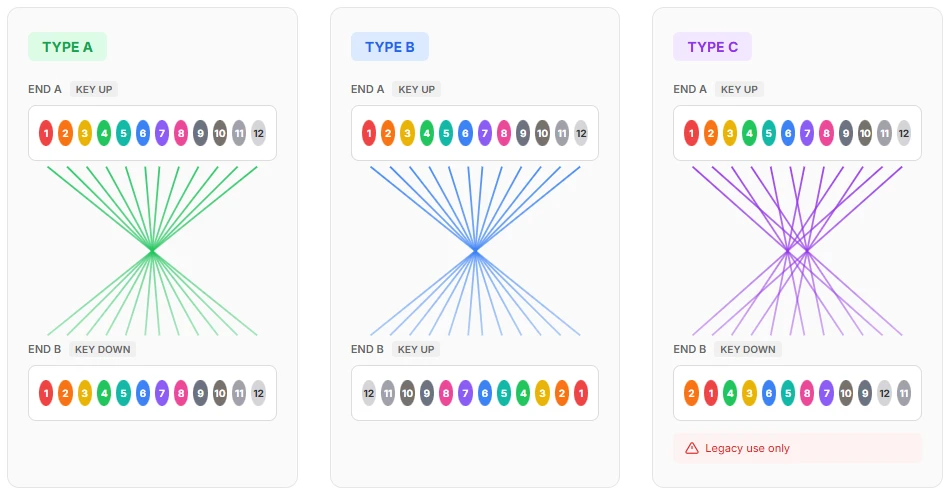

하나의 커넥터에 12개의 광섬유가 있습니까? 모든 직위가 중요합니다. 제조업체가 이러한 케이블을 연결하는 방법에는 세 가지-세 가지-가 있습니다.

A형

한쪽 끝은 키를 올리고 다른 쪽 끝은 키를 누릅니다. 케이블은 내부적으로 파이버 어레이를 미러링합니다. 위치 1은 위치 1로 이동하지만 물리적 뒤집기는 이중 브레이크아웃에 대해 쌍이 올바르게 정렬됨을 의미합니다.

B형

양쪽 끝이 위로 올라갑니다. 케이블은 인접한 쌍(1‐2, 3‐4, 5‐6 등)을 교환합니다. SR4 트랜시버에 공통입니다.

C형

저는 개인적으로 Type C를 싫어합니다. 물론 표준에는 Type C가 포함되어 있습니다. 하지만 실제로는? 함정이에요.

C 유형은 A 유형 플립 위에 페어 플립을 수행합니다. 내가 본 유일한 경우는 매우 구체적인 레거시 Cisco 구성에서였으며 이를 설치한 기술자는 문서를 남기지 않았습니다. 극성 지도를 역설계하는 데 이틀이 걸렸습니다.-

내 조언: 기존 Type C 인프라와 일치하지 않는 한 존재하지 않는 척하십시오. 잠이 더 잘 올 거예요.

이것이 실제 생활에서 중요한 이유

일반적인 스파인-리프 경로는 다음과 같습니다.

스파인 스위치 → 유형 B 트렁크 → MTP 패치 패널 → 유형 A 패치 → 리프 스위치

모든 것이 작동합니다. 이제 누군가가-계약자일 수도 있고, 급한 밤에-교대 기술자-가 B형 트렁크를 A형 트렁크로 교체한다고 상상해 보세요. 상자는 비슷해 보였습니다. 라벨은 작았습니다.

무슨 일이 일어나나요? 부분 연결. 섬유 1-2가 작동합니다. 섬유 3-4는 그렇지 않습니다. 섬유 5-6이 작동합니다. 등.

증상은 불량 트랜시버와 똑같습니다. 아니면 더러운 커넥터. 아니면 섬유가 끊어졌습니다. 누군가 마침내 극성 매퍼를 깨고 실제 문제를 발견하기 전에 유령을 쫓는 데 몇 시간을 낭비하게 될 것입니다.

제조업체로서 가장 무서운 것은 복잡한 배선 방식이 아니라-'숨겨진 생산 오류'입니다. 10년-이 넘는 제조 경험을 통해 우리는 조립 프로세스에 적절한 제어가 부족할 때 어떤 일이 발생하는지 확인했습니다. 가장 일반적인 실패 모드는 무엇입니까? 종료 중 광섬유 리본 회전으로 인한 극성 오류. 자동 확인이 없으면 피곤한 작업자가 실수로 리본을 180도 회전할 수 있습니다.-이러한 실수는 육안으로는 보이지 않지만 링크에는 치명적입니다. 산업 고장 분석 보고서에 따르면 이는 완벽한 조치가 없는 시설에서 나온 케이블의 약 1%를 차지합니다. 생산 라인에서는 완전 자동화된 극성 테스트를 시행합니다.{10}}모든 케이블은 배송 전에 고유한 극성 지문을 생성합니다. 극성 관리는 설치자의 운에 좌우되어서는 안 됩니다. 물리적인 완전방수와 자동화된 검사를 통해 공장에서 봉쇄해야 합니다.

그 악몽 이후에 우리는 엄격한 규칙을 세웠습니다. 대규모 배포에서는 케이블이 트레이에 들어가기 전에 무작위로 5%의 케이블을 뽑아서 테스트합니다.{0}} 스티커가 아닌 실제 광섬유 매핑을 확인하십시오. 라벨을 절대 믿지 마십시오.

수정 사항

문서. 모든 것.

단일 케이블을 연결하기 전에 극성 맵을 생성하십시오. 스프레드시트, Visio 다이어그램, 냅킨 스케치-상관없습니다. 그냥 적어보세요:

어떤 케이블 유형이 어디로 가는지

각 끝에서 키가 어느 방향을 향하고 있는지

예상되는 섬유{0}}대-섬유 매핑은 무엇입니까?

모든 케이블의 양쪽 끝에 극성 유형을 표시하십시오. 부품 번호-실제 극성만이 아닙니다. 저는 컬러 테이프를 사용합니다. A에는 파란색, B에는 노란색. Low{4}}tech이지만 작동합니다.

나와 함께 일하는 한 고객은 문서 데이터베이스에 연결되는 QR 코드를 인쇄합니다. 과잉? 아마도. 하지만 그들은 지난 3년 동안 극성 사건이 발생하지 않았습니다.

참고: 이 두-세그먼트 경로는 4×25G 브레이크아웃에 대해 올바른 극성을 유지합니다. 다시 계산하지 않고 케이블을 변경하면 자정에 문제를 해결할 수 있습니다.

손실 예산 수학

모든 광 링크에는 전력 예산이 있습니다. 송신기는 XdBm을 출력합니다. 수신기에는 최소한 Y dBm이 필요합니다. 차이점은 손실 예산-이며 이는 광케이블 감쇠, 커넥터 손실 및 접속에 지출하는 금액입니다.

10G에서는 손실 예산이 넉넉했습니다. 가비지 커넥터를 사용해도 여전히 여유가 있습니다.

100G에서는 수학이 더 엄격해집니다.

400G에서는 동전을 세는 구두쇠처럼 10분의 1dB를 계산하는 것입니다.

100GBASE-SR4 예

IEEE는 100미터 거리에서 OM4를 통한 100G SR4에 대해 1.9dB의 총 채널 손실을 제공합니다.

현실적인 링크를 구축해 봅시다:

100m OM4: 3.5dB/km × 0.1km=0.35dB

2개의 MTP 결합(스위치→패널, 패널→패치)

각각 0.75dB의 일반 MPO를 사용하는 경우:

그것은 마진이 아닙니다. 이것이 테스트 장비의 오류 막대입니다.

한쪽 면에 먼지 한 톨-이 있어도 예산이 초과됩니다. 예산 초과로 인해 케이블 길이가 약간 길어졌습니다. 예산 초과로 공장의 금요일 오후 교대 근무에서 커넥터 하나가 나왔습니다.

각각 0.35dB의 MTP Elite와 동일한 링크:

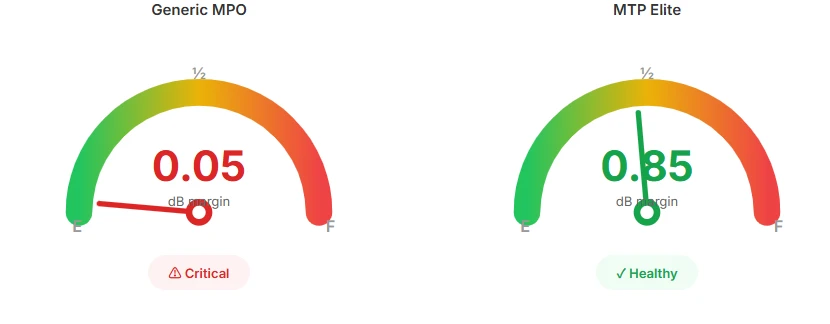

이제 숨을 쉴 수 있습니다. 먼지가 발생합니다. 온도가 변합니다. 섬유가 노화됩니다. 0.85dB의 마진은 실제 세계를 흡수합니다.

도로 여행 비유

재충전할 수 없는 연료 탱크를 가지고{0}}국토를 횡단하는 것과 같은 손실 예산을 생각해 보세요.

일반 MPO는 탱크 절반부터 시작합니다. 짧은 여행? 괜찮은. 하지만 피닉스에서 덴버까지 가려고 하면 매 마일마다 땀을 흘리며 매연을 타고 주유소로 달려가게 됩니다.

MTP 엘리트는 당신을 완전히 시작합니다. 목적지는 동일하지만 이제 건설 교통 정체에 부딪힐 때 당황하지 않고 우회하여 에어컨을 가동할 수 있습니다.

대상(데이터 속도)은 변경되지 않습니다. 놀라움에 대한 여유가 있습니다.

MTP 엘리트 대 표준: 프리미엄 지불 시기

US Conec은 두 가지 등급을 판매합니다.

표준 MTP:최대 0.50dB 삽입 손실. 일반적인 값은 약 0.35dB입니다.

MTP 엘리트:최대 0.35dB. 일반적인 값은 0.15-0.25dB입니다.

엘리트 비용은 섬유 수와 공급업체에 따라 15-30% 더 비쌉니다. 그만한 가치가 있나요?

내가 생각하는 방법은 다음과 같습니다.

다음과 같은 경우 엘리트가 됩니다.

손실 계산은 모든 것을 합산한 후 0.5dB 미만의 마진을 남깁니다.

경로에 3개 이상의 결합 지점이 있습니다.

현재 400G를 수행하고 있거나 3년 내에 그렇게 될 것입니다.

케이블은 10년 동안 벽 속에 있을 백본 인프라입니다.

다음과 같은 경우 표준이 적합합니다.

단 1~2번의 교배로 50m 미만의 링크

40G 또는 100G의 편안한 마진

어쨌든 매년 교체할 패치 코드-소모품에 프리미엄을 지불할 이유가 있나요?

정말 예산이 부족하고 계산을 통해 효과가 있음을 입증했습니다.

내 일반적인 규칙은 트렁크의 경우 Elite, 패치의 경우 Standard입니다.

논리는 다음과 같습니다. 트렁크는 천장, 바닥 아래, 벽을 통과합니다. 그들은 그곳에서 7{4}}10년 동안 머물렀습니다. 이것이 네트워크의 기초입니다. 10년 동안 손대지 않을 인프라에 대한 손실 마진은 절대로 줄일 수 없습니다.

제조 정밀도의 관점에서 볼 때 Elite 등급과 Standard 등급의 차이는 종이에서 0.1dB에 불과하지 않습니다. 엘리트-등급 커넥터를 생산하려면 끝면의 확장된 슈퍼-연마-가 필요하고 정점 오프셋과 같은 경계선 형상 매개변수가 있는 페룰을 거부해야 합니다. 제가 고객에게 드리는-결론적 권장 사항은 트렁크가 엘리트여야 한다는 것입니다. 트렁크 커넥터가 케이블 트레이에 묻히면 결합 지점이 고정됩니다. 패치 코드는 유동적이며 지속적으로 교체됩니다. 트렁크 페룰 구조가 완벽하지 않으면 패치 코드가 아무리 좋아도{10}}물리적 접촉 압력은 항상 고르지 않게 됩니다. 움직이지 않는 정밀 부품에 돈을 투자하세요. 이것이 바로 제조에 있어 실제로 의미가 있는 비용 철학입니다.

패치? 그것들은 소모품입니다. 작전 기술자가 그들을 잡아당기고, 경로를 변경하고, 밟고, 실수로 의자를 굴려 놓기도 합니다. 평균 수명은 교체되기까지 6개월에서 1년 정도입니다. 한계 트렁크를 운영하면서 엘리트 패치에 프리미엄 달러를 지출하는 것은 거꾸로입니다.-토대가 깨지는 동안 문 손잡이를 닦는 것입니다.

한 가지 예외: 콜로의 회의실을 통해 -교차 연결하는 경우- 어디에서나 엘리트로 전환됩니다. 핸드오프 패널 반대편의 케이블 품질은 제어할 수 없습니다.

MTP PRO: 실제로 작동하는 현장 수리

기존 MTP는 공장에서 극성과 성별을 고정합니다. 잘못 주문했나요? 반품하고 3주를 기다린 후 일정이 늦어진 이유를 프로젝트 관리자에게 설명하세요.

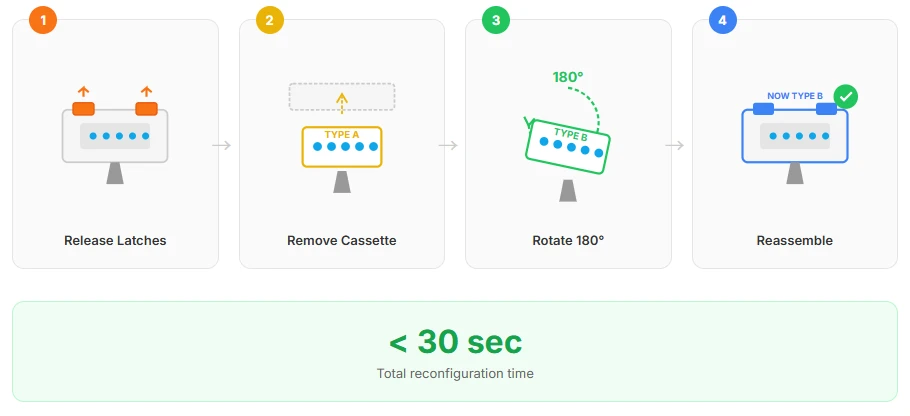

MTP PRO를 사용하면 현장에서 극성(A형 ← B형)과 성별(남성 ← 여성)을 변경할 수 있습니다. 극성을 위한 특별한 도구는 없습니다.-하우징을 터뜨리기만 하면 됩니다. 성별 교환에는 핀 추출 도구가 필요하지만 여전히 30초 작업입니다.

프리미엄은 표준 MTP에 비해 20-40%입니다. 가파른 것 같아요.

하지만 -문제를 계산해 보겠습니다.

이미 설치된 항목이 모호한 대규모 배포를 수행하는 경우 MTP PRO는 처음으로 도면과 일치하지 않는 항목이 있을 때 비용을 지불합니다.

코로케이션 또는 제3자 관리 환경의 경우{0}}일반적으로 고객에게 MTP PRO 사양을 직접 권장합니다. 상대방의 극성이나 성별을 예측할 수 없는 '블랙박스' 시나리오에서 PRO의 현장{2}}변경 가능 기능은 단지 편리할 뿐만 아니라-보험입니다. 우리는 고객들이 양쪽 끝이 모두 남성이라는 이유로 일주일 동안 전체 1만{5}}천-개의 Fiber 프로젝트를 중단하는 것을 보았습니다. 제조업체로서 우리는 PRO{8}}시리즈 커넥터를 생산하여 구성 권한을 현장에 다시 전달하고{9}}초기 단계의 의사소통 격차로 인해 발생하는 공급망 위험을 제거합니다.{10}}

모든 변수를 제어하는 ​​소규모의 잘 문서화된-빌드를 원하시나요? 표준은 괜찮습니다.

MTP-16: 섬유 낭비 방지

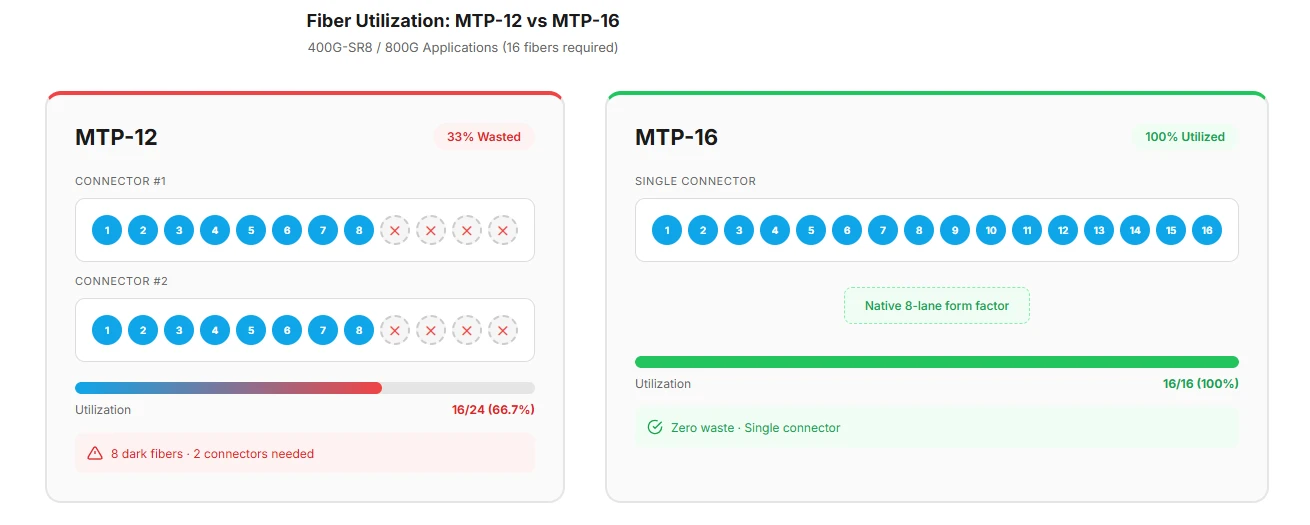

12-파이버 MTP에 대한 더러운 비밀: 8레인 애플리케이션을 위해 파이버의 3분의 1을 낭비합니다.

40G는 4레인(8파이버)을 사용합니다.. 100G는 4레인(8파이버)을 사용합니다.. 400G는 8레인(16파이버)을 사용합니다.. 800G는 8레인(16파이버)을 사용합니다.

MTP-16은 이 문제를 해결합니다. 16개의 섬유, 8개의 이중 쌍, 낭비 없음.

For 400G-SR8 and the upcoming 800G wave, MTP-16 is the native form factor. If you're building new AI training infrastructure-those GPU clusters that need 400G or 800G between every node-standardize on MTP-16 now. The cost delta is negligible, and you won't be ripping out 12-fiber trunks in two years.

지난 달 하이퍼스케일러 담당자로부터 들은 바에 따르면 그들은 이미 모든 새 빌드에 대해 MTP-16을 사용하기로 약속했습니다. 섬유 활용도 향상만으로도 툴링 변경이 정당화되었습니다.

끝-얼굴 검사: 당신을 구해주는 지루한 부분

가장 흥미롭지 않은 주제이기 때문에 짧게 하겠습니다. 하지만 이를 건너뛰는 것이 사람들이 2,000달러짜리 송수신기를 태워버리는 이유입니다.

MTP 커넥터에는 하나의 페룰에 12, 16 또는 24개의 파이버가 있습니다. 하나의 광섬유에 있는 하나의 오염 입자가 전체 커넥터를 탱크로 덮습니다. 섬유 수에 따른 오염 규모의 확률.

IEC 61300-3-35는 청결함을 정의합니다. 요약은 다음과 같습니다.

핵심 영역-25미크론은 잔인합니다. 먼지 입자 하나. 하나. 그리고 400G 링크에서 CRC 오류가 발생하기 시작합니다.

모든 케이블의 끝마다 커넥터당 12+개의 광섬유를 수동으로 검사할 수는 없습니다. 자동화된 MTP 프로브를 구입하세요($4,000-8,000). 트랜시버를 교체한 후가 아니라 결합 전 처음으로 오염을 발견하면 그만한 가치가 있습니다.

청소 프로토콜:

1. 먼저 검사하세요. 언제나.
2. 더러운 경우: 물기를 닦아내십시오. 80%의 시간 동안 작동합니다.
3. 여전히 더러움: IPA 습식 청소.
4. 짝짓기 전에{0}}다시 검사하세요.
5. 습식 청소 후 실패합니까? 커넥터가 손상될 수 있습니다. 강요하지 마십시오.

초보들이 착각하는 것 중 하나는 습식 세탁이 항상 건식 세탁보다 더 철저하다고 생각한다는 것입니다. MTP 커넥터에서는 재앙이 일어나기를 기다리고 있습니다. 완전히 증발하지 않는 IPA 잔류물은 가이드 핀 구멍에 끈적끈적한 마이크로{2}}트랩을 생성하고-이 트랩은 처음보다 더 많은 먼지를 끌어당깁니다.

400x 공장 현미경으로 우리는 종종 "습식 세척"으로 인해 남겨진 보이지 않는 킬러인 IPA 잔류 필름을 볼 수 있습니다. 많은 고객이 보드 세척제나 고농도 알코올을 사용하지만 혼합 비율이 잘못되거나 증발이 불완전한 경우 액체 표면 장력으로 인해 미세한 입자가 문자 그대로 MTP 가이드 핀 구멍에 "고정"됩니다. 이것이 바로 일부 케이블이 상자에서 꺼낸 후 테스트 결과 문제가 없었지만 단 몇 번의 결합 주기 후에 급격한 손실이 나타나는 이유입니다. 우리 작업장 권장사항: 드라이클리닝은 90%의 사례를 처리합니다. 습식 세정이 절대적으로 필요한 경우 잔류물이 없는 특수 세정 용제-를 사용한 후 고압-질소 퍼지를 사용하십시오. 목표는 과도한 처리로 인해 화학적으로 품질이 저하되지 않고 섬유 끝-면-의 '원본 무결성'을 보존하는 것입니다.

우리의 규칙은 항상 물기를 먼저 닦는 것입니다. 기술자의 손가락으로 인한 피부 기름, 접착제 잔여물 등의 완고한 오염-을 위해 웨트 클리닝을 사용하지 마세요. 물티슈 청소를 하는 경우에는 즉시 두 번의 건식 닦기를 수행하세요. MTP를 정밀 광학과 같다고 생각하십시오. 건조할수록 더 안전합니다.

흔히 간과되는 세부 사항 중 하나는 먼지 캡 디자인이 사람들이 생각하는 것보다 더 중요하다는 것입니다. 캡을 너무 단단히 고정하면 제거하는 동안 기술자가 부트를 잡아당겨서 페럴 어셈블리에 압력을 가할 수 있습니다. 더스트 캡을 설계할 때, 우리는 오염 방지와 제거 용이성의 균형을 맞추기 위해 그립 장력을 특별히 설계했습니다. -취급 중에 고정될 만큼 단단하고, 새벽 2시에 어두운 캐비닛에서 씨름하지 않아도 될 만큼 느슨합니다. 그런 작은 내용은 어떤 데이터시트에도 없습니다.

의사결정 프레임워크

여기 치트 시트가 있습니다. 하지만 실제 지침은 별표-를 읽어보세요.

별표:

⚠️ HVAC 장비나 압축기 근처에 있습니까?진동은 시간이 지남에 따라 연결을 느슨하게 합니다. 손실 수학에서 일반적인 것이 괜찮다고 하더라도 MTP(금속 클램프)를 사용하십시오.

⚠️ 끊임없이 재구성되는 연구실 환경이요?MTP PRO, 극성이 "알려진" 경우에도 마찬가지입니다. 계획이 변경됩니다. 두통을 피하십시오.

⚠️ 기존 일반 MPO 트렁크에 연결하시겠습니까?엘리트 패치에 돈을 낭비하지 마세요.-트렁크를 먼저 업그레이드하세요. 사슬은 가장 약한 고리만큼만 강합니다.

⚠️ 콜로 미팅-미룸?어디서나 엘리트. 코로케이션에 관한 사항은 다음과 같습니다. 경계 패널 반대편에 무엇이 있는지 검사할 수 없습니다. 그들이 고품질 점퍼를 사용하고 있는지 아니면 조달 부서에서 찾을 수 있는 가장 저렴한 것을 사용하고 있는지 전혀 알 수 없습니다. 당신이 통제할 수 있는 것은 연결의 당신 쪽이다. 엘리트로 전환하면 추가로 0.3dB의 여유가 생기고-링크의 절반도 인식할 수 없는 '블랙박스' 환경에서는 이 여유가 녹색 표시등이 계속 켜져 있는지 노란색 경보가 깜박이는지 차이가 ​​되는 경우가 많습니다.

이 전체 범위를 포괄하는 MPO/MTP 파이버 트렁크, 카세트 및 브레이크아웃 모듈의 경우 자세한 사양 및 재고 가용성은 다음에서 확인할 수 있습니다.EVOLUX 카탈로그. 당사의 광섬유 커넥터 섹션에는 MTP{3}}12, MTP-16 및 PRO 변형이 포함되어 있으며 모두 이 가이드 전반에 걸쳐 논의된 품질 관리 및 검사 프로토콜에 따라 제조되었습니다.

MPO/MTP 섬유는 다음 세 가지를 내면화하면 복잡하지 않습니다.

커넥터 품질은 속도에 따라 확장됩니다.40G는 엉성함을 용서합니다.. 400G는 그렇지 않습니다.

극성 오류는 극성 오류를 제외한 모든 것과 유사합니다.설치하기 전에 문서를 작성하세요.

손실 예산은 생각보다 적습니다.수학을 해보세요. 가까우면 커넥터 사양을 업그레이드하세요.

그리고 한 가지 개인적인 의견: 백본 트렁크의 MTP Elite는 거의 항상 프리미엄 가치가 있습니다. 데이터 센터 구축의 총 비용 차이는 하룻밤의 긴급 문제 해결과 비교하여 반올림 오류입니다.

참고자료

1. 미국 Conec MTP 사양: https://www.usconec.com/
2. FS.com MTP 커넥터 가이드: https://www.fs.com/blog/a-종합-가이드--mtp-connector-958.html
3. TIA-568.3-D: 광섬유 케이블링 구성 요소 표준
4. IEC 61754-7: MPO 커넥터 제품군 사양
5. IEC 61300-3-35: 종단면 검사 기준
6. IEEE 802.3bm/cm: 100G 및 400G 광학 표준
