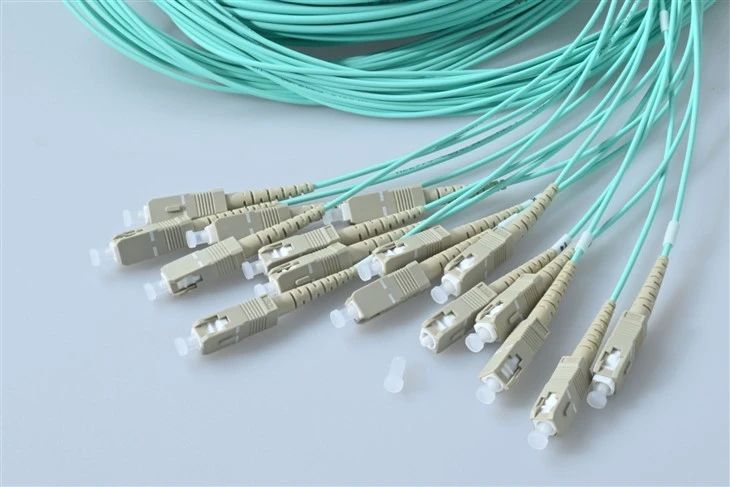

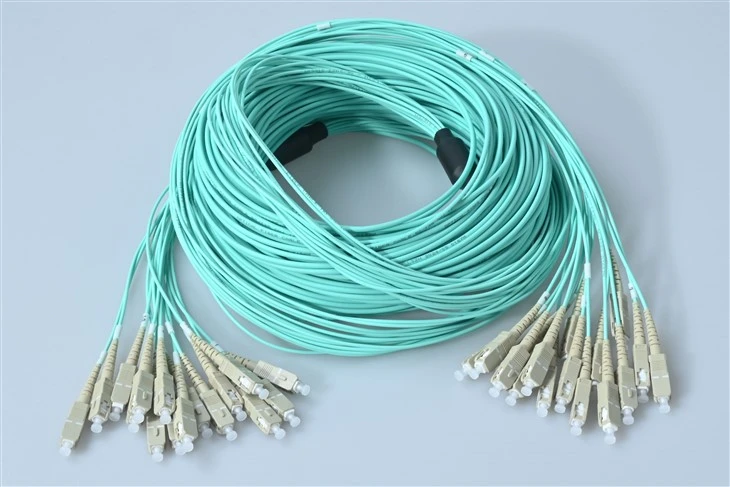

16 코어 패치 코드 SC 다중 모드 OM3

답변: 좋은 질문입니다! 거래 내용은 다음과 같습니다. 16개의 광케이블을 사용하는 경우 8개의 이중 케이블을 묶거나 단일 16-코어 어셈블리를 사용하는 두 가지 선택이 있습니다. 다중-광섬유 접근 방식은 여러 가지 이유로 확실히 승리합니다. 첫째, 케이블 관리가 훨씬 더 간단해졌습니다. 경로를 엉키게 만드는 8개의 개별 케이블에 비해 하나의 케이블을 라우팅하는 것입니다. 둘째, 고밀도 환경에서 랙 공간을 크게 절약할 수 있습니다.- 셋째, 설치 시간이 크게 단축됩니다. 기술 담당자가 개별 이중화를 실행하는 것과 비교하여 패치 시간을 60-70% 단축한 것을 확인했습니다. 유일한 절충안은 무엇입니까? 하나의 광섬유에 문제가 있으면 번들 내에서 문제를 해결하는 것입니다. 그러나 16개 코어 전체에서 0.3dB 이하의 삽입 손실로 인해 오류가 발생하는 경우는 극히 드뭅니다.

A: 이것은 아마도 우리가 받는 가장 일반적인 질문일 것입니다! 짧은 대답: 300미터 미만의 10G 링크의 경우 OM3가 완벽합니다. 그리고 솔직히 이는 데이터 센터 실행의 약 95%를 커버합니다. 기술적인 부분은 다음과 같습니다. OM3은 850nm에서 2000MHz·km의 유효 모달 대역폭을 갖는 반면, OM4는 최대 4700MHz·km까지 향상됩니다. 그것은 실제로 무엇을 의미합니까? OM3은 10G는 최대 300m, 40G는 최대 100m, 100G는 최대 100m를 지원합니다. OM4는 이러한 거리를 10G에서 400m, 40G에서 150m, 100G에서 150m로 확장합니다. 따라서 더 긴 링크를 실행하거나 가까운 시일 내에 40G/100G 업그레이드를 계획하지 않는 한 OM3는 더 나은 가격으로 뛰어난 성능을 제공합니다. 둘 다 동일한 50/125μm 코어와 아쿠아 재킷을 사용하므로 기존 OM3 인프라와 완벽하게 호환됩니다.

A: 물론이죠. 그게 바로 SC 커넥터의 장점이죠! 16개의 파이버 각각은 표준 SC 커넥터로 끝나므로 이미 가지고 있는 SC 어댑터 패널, ODF 또는 장비 포트에 바로 연결됩니다. SC의 푸시-풀 래칭 메커니즘은 단일 이중 케이블에서 나오든 16-코어 어셈블리에서 나오든 동일합니다. 한 가지 명심해야 할 점은 패치 패널이나 어댑터 레이아웃이 필요한 배열로 16개의 SC 포트를 수용할 수 있는지 확인해야 한다는 것입니다. 일반적으로 고객은 12개 또는 24개 포트를 보유하는 고밀도 SC 어댑터 패널을 사용하는 것을 볼 수 있습니다. 패널 구성을 계획하는 데 도움이 필요하면 연락하세요. 우리는 수백 건의 배포를 수행했으며 가장 효과적인 것이 무엇인지 공유할 수 있습니다.

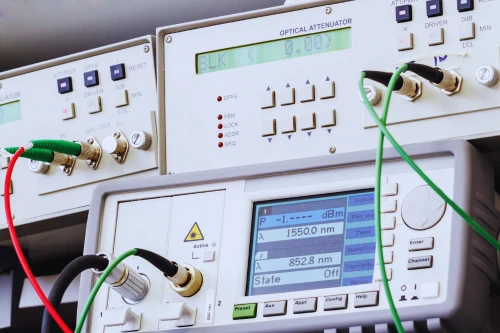

답변: 당사의 16-코어 SC OM3 패치 코드는 커넥터당 0.3dB 이하의 삽입 손실을 제공하는 것으로 테스트되었습니다. 이는 프리미엄급 어셈블리의 업계 표준입니다.- 링크당 두 개의 커넥터(양 끝에 하나씩)를 사용하면 총 커넥터 손실이 0.6dB 이하가 됩니다. 링크 예산을 계산할 때 고려해야 할 사항은 커넥터 손실(0.6dB), 광섬유 감쇠(OM3의 경우 850nm에서 3.5dB/km) 및 해당하는 경우 스플라이스 포인트입니다. 일반적인 100m 10G 링크의 경우 광섬유 자체에 0.35dB를 더하고 커넥터에 0.6dB를 사용하게 됩니다. 이는 10GBASE-SR이 허용하는 2.6dB 예산 내입니다. 우리는 배송 전에 모든 단일 섬유를 100% 테스트하고 테스트 보고서를 포함하므로 귀하가 얻는 것이 무엇인지 정확히 알 수 있습니다. 놀라운 일이 아닙니다.

답변: 좋은 생각입니다. 다중-광섬유 케이블을 다룰 때는 광케이블 식별이 매우 중요합니다! 우리는 12가지 색상(파란색, 주황색, 녹색, 갈색, 슬레이트, 흰색, 빨간색, 검정색, 노란색, 보라색, 장미색, 아쿠아)의 특정 순서와 섬유 13-24에 대한 줄무늬를 사용하는 TIA-598 색상 코딩 표준을 따릅니다. 16코어 케이블에서 파이버 1-12는 단색이고 파이버 13-16은 스트라이프 또는 트레이서와 함께 처음 4가지 색상을 사용합니다. 각 섬유는 브레이크아웃 다리에도 번호가 매겨져 있습니다. 전문가 팁: 설치를 문서화할 때 색상 순서가 보이도록 양쪽 끝의 사진을 찍으세요. 이렇게 하면 문제 해결에 소요되는 시간을 절약할 수 있습니다. 조직에 맞는 맞춤형 색 구성표나 특정 라벨이 필요한 경우에도 이를 수용할 수 있습니다.

A: SC 커넥터 자체는 LC에 비해 상대적으로 더 큰 설치 공간을 차지하지만 광케이블 자체는 상당히 유연합니다. OM3 다중-광 케이블의 경우 하중이 가해질 때 최소 굴곡 반경은 케이블 외경의 10배이고 무부하일 경우 약 5배입니다. 일반적인 16-코어 분배 케이블의 경우 설치 시 길이는 약 50{15}}60mm(약 2인치)입니다. SC 끝의 개별 브레이크아웃 다리는 약 30mm 반경까지 더 세게 구부릴 수 있습니다. 하지만 여기에 문제가 있습니다. 꽉 구부리도록 강요하기보다는 전환 지점에서 항상 약간의 여유를 두십시오. 꽉 구부리면 감쇠가 증가하고 시간이 지남에 따라 매크로-굴곡 손실이 발생할 수 있습니다. 실제로 공간이 제한된 애플리케이션의 경우 굽힘에 민감한 광섬유 옵션을 고려하십시오. 이는 상당한 손실 증가 없이 7.5mm 반경 굽힘을 처리합니다.
