기갑 MPO/MTP 패치 코드 대 표준 MPO 트렁크 케이블

강화 MPO/MTP 패치 코드는 강철-튜브 또는 Kevlar-강화 재킷을 다중-섬유 조립체 주위로 감싸서 압착 하중, 설치류 노출 및 높은 진동 환경을 견뎌냅니다. 표준 MPO 트렁크 케이블은 깨끗하고 기후가 제어되는 데이터 센터 경로에 최적화된 가벼운 이중-외피 구조를 사용합니다. 둘 중 하나를 선택하는 것은 케이블이 어디에 위치하는지, 얼마나 많은 물리적 학대가 발생하는지, 그리고 링크 예산이 장갑 설계의 더 두꺼운 구조로 인해 약간 더 높은 삽입 손실을 흡수할 수 있는지 여부에 따라 달라집니다.

지금 이 비교가 중요한 이유

데이터 센터 설계자는 백본 실행을 위한 트렁크 케이블, 캐비닛 내부의 짧은 홉을 위한 패치 코드 등 간단한 호출을 수행했습니다. 이러한 구분은 여전히 ​​유효하지만 광케이블 인프라 주변의 물리적 환경은 변경되었습니다. 엣지 배포는 MPO 어셈블리를 표준 트렁크 케이블이 몇 달 안에 고장나는 공장 바닥, 광산 제어실 및 실외 5G 대피소로 밀어 넣습니다. 한편 수천 개의 400G 및 800G 링크를 단일 홀에 포장하는 대규모 운영자는 -을 절약할 수 있는 10분의 1 dB가 필요합니다. 이는 장갑 재킷이 보호된 경로에 불필요한 감쇠를 추가하는지 여부에 세심한 주의를 기울이는 것을 의미합니다.

실제 엔지니어링 문제는 어떤 케이블이 "더 나은지"가 아닙니다. 어떤 케이블이 특정 링크 세그먼트의 기계적, 광학적 요구 사항과 일치하는지가 중요합니다.

각 케이블 유형이 속하는 위치

사양을 비교하기 전에 배포 시나리오 측면에서 생각해 보는 것이 도움이 됩니다. 모든 선택 결정은 케이블의 기능 목록이 아닌 - - 주변 환경에 따라 결정되어야 합니다. 아래의 각 시나리오에는 고려해야 할 기계적 및 광학적 요소도 표시되어 있으므로 평가 논리는 별도의 체크리스트에 포함되지 않고 상황에 맞게 구축됩니다.

온도가 조절되는- 데이터 센터 캐비닛 내부에는 표준 MPO 트렁크 케이블이 적합합니다. 환경은 깨끗하고 온도-가 안정적이며 물리적으로 보호됩니다. 여기의 케이블은 설치 중 적당한 인장 하중, 인접 케이블의 간헐적인 측면 압력 및 HVAC의 진동에 직면합니다. 이중-레이어 재킷 - 내부 아라미드 원사와 LSZH 또는 플레넘-등급 외부 피복-은 IEC 60794 및 TIA-568 기계적 요구 사항을 충족하면서 이 모든 것을 편안하게 처리합니다. 이 설정에서 보호 케이블을 사용하면 의미 있는 신뢰성 향상을 제공하지 않고 비용, 무게 및 직경이 추가됩니다. 24개 또는 48개의 파이버로 구성된 트렁크 케이블은 QSFP28 또는 QSFP-DD 광학 장치를 사용하여 스파인{16}}리프 스위치 레이어를 효율적으로 연결하며, 외부 직경이 3.0mm로 작아서 고밀도 케이블 관리 트레이를 통해 간단하게 라우팅됩니다.

이중 바닥 아래의 행 간 백본 실행에는 더 많은 생각이 필요합니다. 밀봉된 케이블 트레이를 갖춘 현대적인 시설에서는 표준 트렁크를 사용할 수 있습니다. 그러나 이중 바닥 타일 아래 개방형 통로가 있는 오래된 건물은 이야기가 다릅니다. - 유동인구, 굴러다니는 수레, 간헐적인 설치류 활동은 모두 이중 피복 구조가 결코 처리할 수 없는 압착 및 마모 위험을 발생시킵니다.- 해충 사고를 문서화했거나 경로가 중장비와 공유되는 경우에만 백본 세그먼트의 장갑 MPO 조립이 정당화됩니다. 여기서 결정 사항은 간단합니다. 경로를 검사하고, 현실적인 기계적 위협을 평가하고, 물리적 증거를 통해 안내를 받는 것입니다.

산업 및 엣지 환경은 논쟁의 여지가 거의 없습니다. 공장 현장에서는 케이블이 기계의 지속적인 진동에 노출됩니다. 광산 통제실에는 미립자 오염과 극한 온도가 발생합니다. 실외 5G 캐비닛은 동결-해동 조건과 UV 노출을 순환합니다. 군사 현장 배치에는 위의 모든 사항과 충격 위험이 결합됩니다. 이러한 설정에서 표준 트렁크 케이블의 정격 작동 범위는 −20도 ~ +60도이고 대략 100~200N의 압착 저항은 충분하지 않습니다. -40도에서 +75도까지 등급이 지정되고 1,000N 이상의 측면 압착력을 견딜 수 있는 장갑 MPO 패치 코드는 여기서 프리미엄 업그레이드가 아니며 - 기본 요구 사항입니다. 링크가 기존 데이터 센터 보호가 부족한 공간을 통과하는 경우, 아머드 옵션은 아무리 세심한 케이블 관리로도 완전히 제거할 수 없는 장애 모드를 제거합니다.

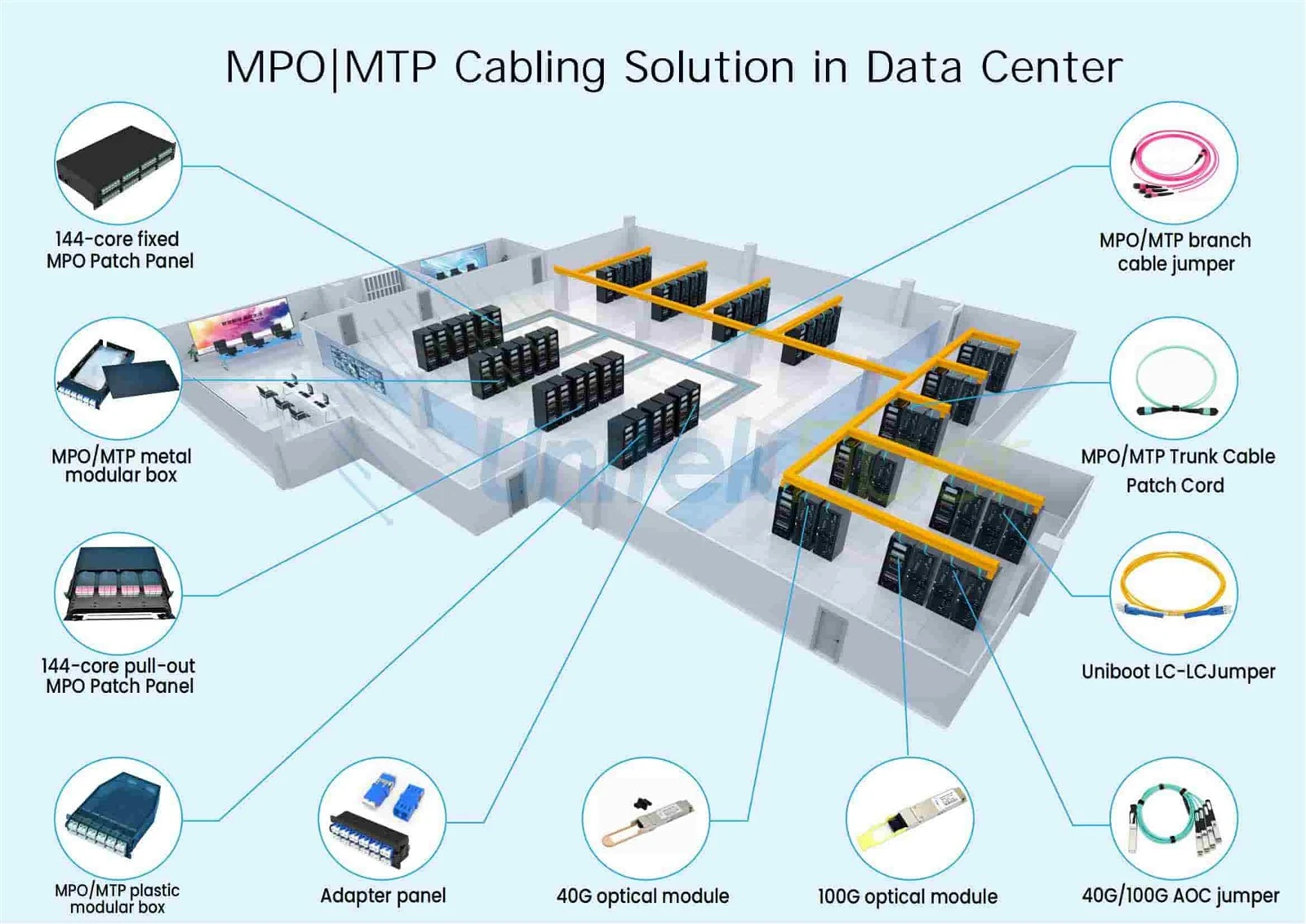

일반적으로 카세트, 어댑터 패널 및 트랜시버 사이의 2미터 미만인 캐비닛 내의 짧은 교차 연결 패치-는 - 표준을 선호합니다.MTP/MPO 다중 모드 패치 코드. 환경이 완전히 밀폐되어 있고, 초기 설치 후 케이블을 거의 다룰 수 없으며, 압착 저항보다 유연성이 더 중요합니다. 강화된 강성은 굽힘 반경이 매우 중요한 밀폐된 인클로저에서 실제로 불리하게 작용할 수 있습니다.

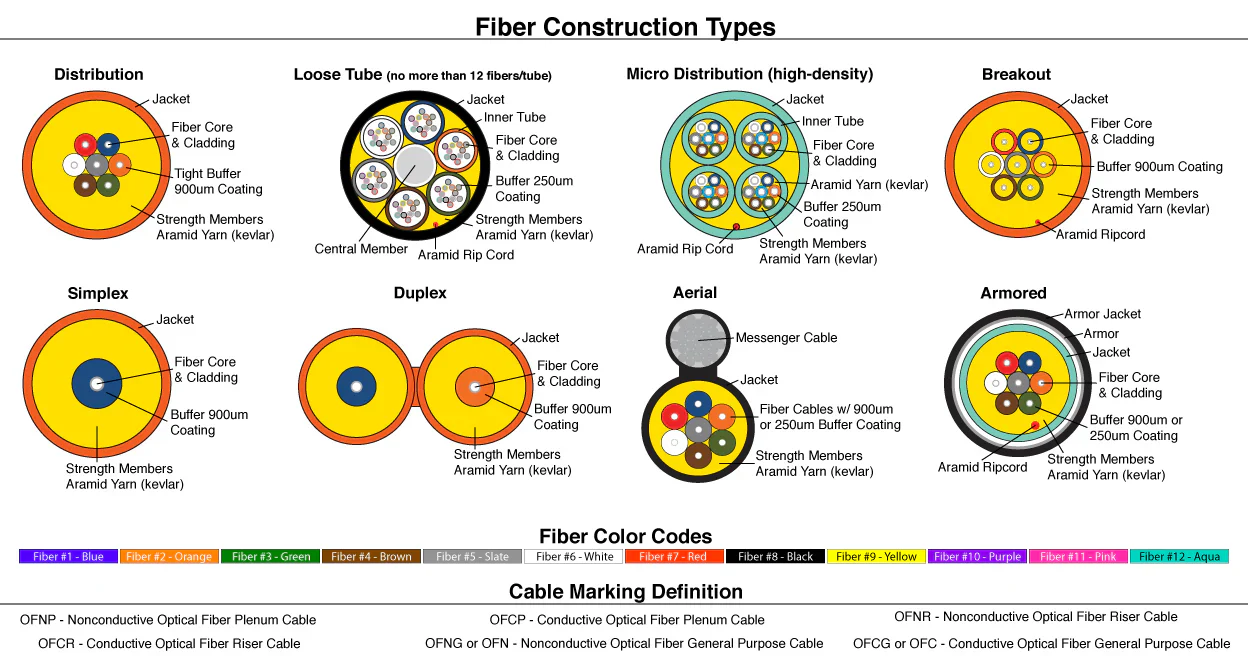

각 케이블 내부에는 실제로 무엇이 들어있나요?

표준 MPO 트렁크 케이블은 일반적으로 이중- 레이어 재킷 내부에 12~144개의 광섬유를 묶습니다. 그만큼MTP/MPO OM3 광섬유 패치 코드표준 형태의 경우 외경이 약 3.0mm입니다. 양쪽 끝은 공장에서 -정밀하게 종단 처리되어 있으며-광택 처리된 MT 페룰 - 8, 커넥터당 12개 또는 24개 파이버 -로 구성되어 있으며 각 어셈블리에는 채널당 삽입 손실을 보여주는 개별 테스트 보고서가 함께 제공됩니다. 구조는 의도적으로 최소화되었습니다. 통제된 실내 통로를 위한 충분한 보호 기능으로 무게를 낮게 유지하고 밀도가 높은 케이블 트레이에서 취급을 쉽게 만듭니다.

기갑 MPO/MTP 패치 코드는 섬유 다발과 외부 재킷 사이에 주름진 강철 튜브 또는 연동 알루미늄 갑옷을 도입합니다. 일부 디자인은 강철 강도 부재 위에 아라미드 실을 겹쳐서 파쇄 저항을 표준 구조의 약 10배까지 높입니다. 이렇게 하면 외경이 4.0~5.0mm로 증가하고 무게가 추가됩니다. 그러나 현대 장갑 설계는 놀라울 정도로 유연합니다. 잘 설계된 -아머드 MPO 코드는 약 50mm의 최소 굴곡 반경을 달성할 수 있으며 이는 대부분의 구조화된 케이블링 환경에서 작동 가능합니다. 주요 제조 차별화 요소는 버퍼 레이어가 아머와 섬유 리본 사이에 있는지 여부입니다-. 버퍼 레이어가 없으면 견고한 아머가 굽힘 지점에서 섬유를 누르고 직선-케이블 삽입 손실 테스트에서는 나타나지 않는 미세 굽힘 손실이 발생할 수 있습니다.

갑옷을 사용하면 신호가 소모되나요?

장갑 재킷 자체는 커넥터 인터페이스에서 삽입 손실을 직접적으로 증가시키지 않습니다. 삽입 손실은 케이블 본체를 감싸는 부분이 아니라 페룰 형상, 섬유 정렬 및 끝-표면 광택 품질-에 따라 달라집니다. 보호 어셈블리의 저-손실 MTP 커넥터는 적절하게 제조된 경우에도 결합된 쌍당 0.15~0.25dB에 도달하며 이는 표준 트렁크의 동일한 커넥터와 동일합니다. 400G SR4 파장에서 동등한 커넥터 등급을 사용하는 두 케이블 유형 모두 기능적으로 동일한 손실을 제공합니다.- 일반적으로 다중 모드 OM4 어셈블리의 경우 0.15~0.35dB입니다.

갑옷이 패널티를 가져올 수 있는 부분은 미세-굽힘입니다. 강철 튜브가 제대로 제조되지 않았거나 케이블이 지정된 최소값보다 더 빡빡하게 구부러져 배선되면 외장이 섬유 리본에 대해 압축되어 마이크로{2}}굽힘 감쇠가 서서히 발생합니다. 이는 외장 구조의 고유한 속성이 아니라 제조 품질 문제이자 설치 규율 문제입니다. 강화된 MPO 코드를 평가할 때는 항상 정적 삽입-손실 인증서뿐만 아니라 굴곡-감쇠 테스트 데이터-를 요청하세요. 직선-케이블 손실 수치만 제공하는 공급업체는 마이크로 벤드 문제를 숨기고 있을 수도 있습니다. 섬유 등급이 손실 예산에 어떤 영향을 미치는지 더 깊이 이해하려면OM1~OM5 다중 모드 광섬유 비교다양한 광섬유 클래스에 걸쳐 모달 대역폭 및 감쇠 특성에 대한 유용한 컨텍스트를 제공합니다.

이는 또한 100-미터 OM4 제한에 가깝게 밀고 있는 긴 400G SR4 도달 거리와 같이 광 손실 예산이 빠듯한 - 모든 링크 세그먼트의 경우 라우팅 경로에 급회전이 포함된 경우 장갑 케이블의 굽힘 감쇠 위험을 고려해야 함을 의미합니다. 경로가 직선이고 넓다면 갑옷은 광학적으로 비용이 전혀 들지 않습니다. 경로가 여러 개의 좁은 모서리를 통과하도록 케이블을 강제로 통과시키는 경우 표준 케이블의 고유한 유연성으로 인해 실제로 총 링크 손실이 더 낮아질 수 있습니다.

기계적 보호 세부사항

표준 MPO 트렁크 케이블은 구조화된 케이블링 환경에서 발견되는 응력(설치 당김 중 적당한 인장 하중, 공유 트레이의 케이블 묶음에서 발생하는 측면 압력, 빌딩 시스템의 낮은-진동)을 처리합니다. 아라미드 원사로 강화된 이중-외피 디자인은 실내 케이블링에 대한 IEC 60794 및 TIA{6}}568의 기계적 요구 사항을 충족합니다. 이 케이블은 깨지기 쉬운 케이블이 아닙니다. - 잘 관리된 시설에서 실제로 직면하게 될 조건에 맞게 단순히 설계되었습니다.

Armored 어셈블리는 다양한 위협 프로필을 해결합니다. 강철 또는 알루미늄 층은 표준 피복을 영구적으로 변형시키는 파쇄력에 저항합니다. 높은-바닥 환경에서 굴러다니는 의자, 창고에 무거운 카트, 해충 방제가 불완전한 시설에 있는 설치류 이빨 - 이는 이론적인 위험이 아닙니다. 이는 광케이블 유지 관리 팀이 정기적으로 직면하는 오류 모드로 문서화되어 있습니다. 일부 장갑 MPO 설계는 표준 구조물 용량의 5~10배인 1,000N 이상의 측면 압착력을 견딜 수 있습니다. 확장된 온도 범위(일반적인 실내 트렁크의 경우 −40도 ~ +75도 대비 −20도 ~ +60도)는 기후 제어 공간 외부 배포에 대해 두 가지를 더욱 차별화합니다.-

특정 세그먼트에 보호가 필요한지 여부를 평가할 때 케이블의 실제 경로를 따라 물리적 위험 요소를 계산합니다. 즉, 압착이나 충격에 대한 노출, 기록된 설치류나 해충 활동, 실내 기준을 넘어서는 온도 또는 습도 이탈, 라우팅 힘이 50mm보다 촘촘하게 구부러지는지 여부 등이 있습니다. 단일 경로 세그먼트에 있는 이러한 요소 중 두 개 이상이 장갑 구성에 대한 강력한 사례를 만듭니다. 경로가 완전히 밀폐되어 있고 온도가 조절되며-기계적 위험이 없는 경우 표준 트렁크 케이블은 부피와 비용을 줄이면서 동일한 광학 성능을 제공합니다.

극성 및 호환성

장갑 및 표준 MPO 어셈블리는 모두 동일한 TIA-568 극성 방법 - 유형 A(직선-), 유형 B(역방향) 및 유형 C(페어-플립)를 따릅니다. 아머 레이어는 핀 정렬, 성별 구성 또는 커넥터 상호 운용성에 영향을 주지 않습니다. 암형 장갑 MPO-12 코드는 호환성 문제 없이 수형 표준 MPO-12 어댑터 패널과 결합되며, 섬유 수, 극성 유형 및 커넥터 등급이 일치하는 한 동일한 링크 내에서 장갑 및 표준 세그먼트를 자유롭게 혼합할 수 있습니다.

주목할 만한 실제 고려 사항 중 하나는 외장 케이블이 더 단단하기 때문에 밀폐된 인클로저에서 커넥터 방향을 신중하게 계획하는 것입니다. 키-최대 키-밀집된 공간에서 아래로 결합MPO/MTP 광섬유 어댑터 패널케이블의 외장이 표준 코드가 쉽게 다룰 수 있는 꽉 구부러지는 것을 방지하는 경우 추가 공간이 필요할 수 있습니다. 이는 호환성 문제가 아닙니다. - 케이블이 현장에 도착하기 전에 랙 높이 도면에서 해결하면 설치 중 상당한 좌절감을 줄일 수 있는 케이블 관리 계획 세부 사항입니다.

MPO 트렁크가 개별 이중 연결에 공급되는 브레이크아웃 애플리케이션의 경우,MTP/MPO - SC 또는 LC 하니스 케이블전환을 제공하며 물리적 환경을 기반으로 하는 브레이크아웃 세그먼트에 동일한 강화된-대-표준 평가가 적용됩니다.
