ODF란 무엇입니까? 광분배 프레임 설명

일반적으로 ODF로 단축되고 때로는 광섬유 분배 프레임이라고도 불리는 광 분배 프레임은 광섬유 케이블이 종단, 접합, 패치 및 보호되는 구조화된 지점입니다. 통신실, FTTH 네트워크, 데이터 센터, 기업 건물 및 산업용 통신 시스템에서 ODF를 찾을 수 있습니다. 이 가이드는 ODN(광 분배 네트워크) 및 광케이블 액세스 프로젝트를 지원하는 엔지니어의 관점에서 작성되었으므로 존재하는 ODF 유형을 나열하는 것뿐만 아니라 광케이블 수, 설치 공간, 커넥터 형식, 접속 요구 사항 및 장기 확장 계획에 프레임을 맞추는 데 도움을 주는 것이 목표입니다.{2}}

구매자가 옵션을 비교할 때 "어떤 유형을 사용할 수 있습니까?"라는 실질적인 질문은 거의 없습니다. 일반적으로 "어떤 ODF 유형이 내 사이트에 실제로 맞는지, 주문하기 전에 공급자에게 무엇을 확인해야 합니까?"입니다. 아래 섹션에서는 두 가지 모두에 대한 답변을 제공하며 기사는 선택 가이드, 사양 체크리스트, 실제 구성 예 및 FAQ로 끝납니다.

무엇입니까?광분배 프레임(ODF)?

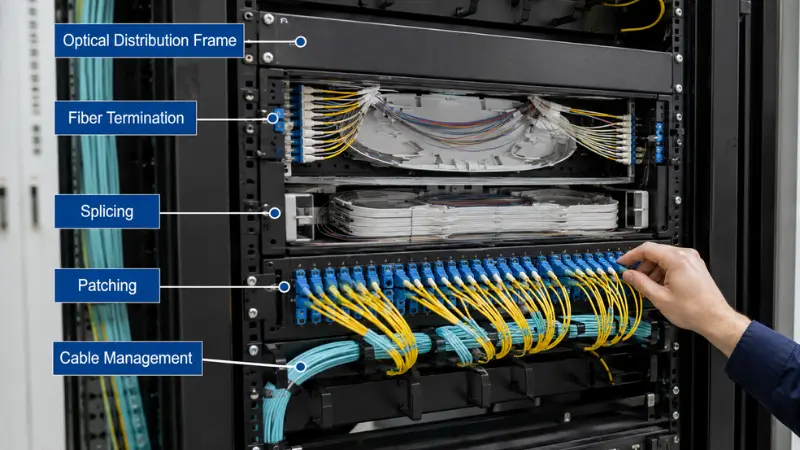

광 분배 프레임은 광섬유를 종단, 접속, 패치, 보호 및 구성하는 데 사용되는 광섬유 관리 인클로저입니다. 들어오는 케이블은 나가는 광섬유, 피그테일, 패치 코드 또는 스플리터와 같은 수동 구성 요소에 연결되며 모든 연결은 상자 안에 느슨하게 두는 대신 레이블이 지정되고 보호되며 유지 관리를 위해 접근할 수 있습니다.

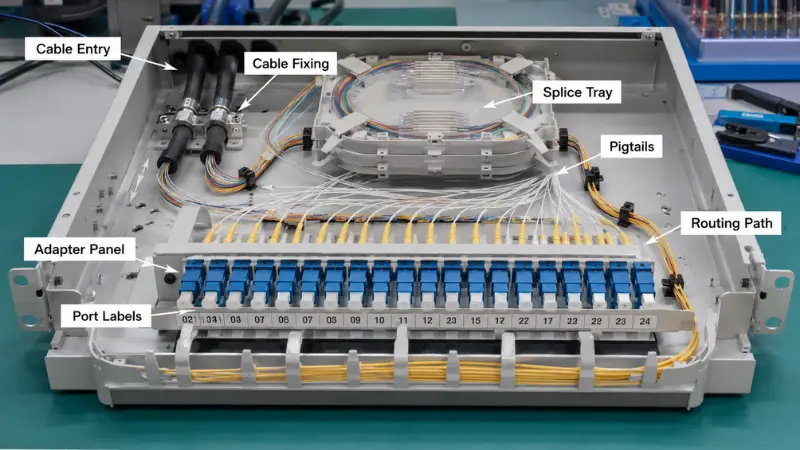

일상적인 작업에서 잘 설계된 ODF는 -파이버 터미네이션, 융합 접속 보호, 패치 코드 라우팅, 케이블 여유 저장, 커넥터 보호 및 네트워크 테스트 또는 재구성을 지원합니다. 이것이 중요한 이유는 외관상이 아니라 구체적입니다. 근무 시간 외에 결함이 나타날 경우 명확한 포트 번호가 지정된 프레임과 접근 가능한 스플라이스 트레이를 사용하면 기술자가 몇 분 안에 링크를 분리하고 수리할 수 있으며, 과밀하고 라벨이 없는 프레임에서는 동일한 작업을 몇 시간 동안 손으로 광케이블을 추적해야 합니다. 동일한 종단 및 보호 기능 중 다수가 컴팩트에도 나타납니다.광섬유 터미널 및 배전함가입자에게 더 가깝게 사용되므로 두 제품군이 혼동되기 쉽습니다. 우리는 나중에 그 구별로 돌아갑니다.

광분배 프레임의 주요 유형

ODF는 장착 방식, 설치 환경, 용량, 내부 구조, 용도별로 분류할 수 있습니다. 가장 일반적인 카테고리는 랙 마운트, 벽면 마운트, 실외, DIN 레일, PLC 스플리터 및 고밀도 모듈식 프레임입니다.- 아래의 각 섹션에서는 유형이 무엇인지, 어디에 적합한지, 그리고 선택 시 종종 간과되는 실용적인 세부 사항 하나를 다룹니다.

랙 마운트 ODF

랙 마운트 ODF는 표준 19{17}}인치 장비 랙에 설치되며 통신실, 데이터 센터, 중앙 사무실, 서버실 및 기업 백본 케이블링의 핵심입니다. 일반적으로 1U, 2U, 3U 또는 4U 높이로 제공되며 스위치, 라우터 및 패치 패널과 깔끔하게 통합됩니다. 대략적인 기준으로 1U 장치는 최대 24개의 파이버를 운반하고, 2U 장치는 약 48~96개의 파이버를 운반하며, 3U~4U 장치는 96~144개 이상의 파이버를 운반합니다. 이 수치는 어댑터 형식에 따라 크게 달라지므로 고밀도 LC 또는 MPO 패널을 사용하는 프레임은 SC를 사용하는 것보다 U당 훨씬 더 많은 광섬유에 적합합니다.

장기적인 사용성을 결정하는 세부 사항은-고정식 서랍 디자인과 슬라이딩 서랍 디자인 중 하나를 선택하는 것입니다. 고정 프레임은 더 간단하고 안정적이며 비용이 저렴하므로 거의 변경되지 않는 안정적인 백본 링크에 적합합니다. 슬라이딩 서랍을 사용하면 접합 및 검사를 위해 트레이를 앞으로 당길 수 있으며, 이는 자주 이동, 추가 및 변경되는 프레임에 더 나은 선택입니다. 슬라이딩 유형을 지정하기 전에 서랍이 완전히 확장될 수 있도록 랙 전면에 충분한 공간이 있는지 확인하세요. 좁은 통로에서 열 수 없는 고밀도 프레임은 유지 관리가 어렵기 때문입니다.

벽걸이형 ODF

벽걸이형 ODF는 랙 내부에 고정하지 않고 벽에 직접 고정하므로 랙이 없거나 공간이 협소한 곳(소형 통신실, 사무실 건물, 아파트 지하실, 바닥 분배 지점 및 FTTH 건물 입구)에서 자연스러운 선택입니다. 일반적으로 작고 잠글 수 있으며 12개, 24개 또는 48개 코어와 같은 적당한 파이버 수에 적합합니다.

벽면 장착 장치를 선택할 때 케이블 삽입 방향은 처음 보이는 것보다 더 중요합니다. 좁은 라이저 또는 샤프트에 장착된 프레임은 후면 입구가 아닌 바닥 또는 측면 입구가 필요한 경우가 많습니다. 왜냐하면 상자 뒤에는 날카로운 구부러짐 없이 케이블을 배선할 공간이 없기 때문입니다. 상자를 벽에 붙인 후가 아니라 주문하기 전에 진입 방향, 내부 접속 트레이 용량, 어댑터 패널 레이아웃 및 광섬유 코일링에 사용할 수 있는 공간을 확인하십시오.

옥외 ODF

실외 ODF는 FTTH 액세스 포인트, 실외 통신 캐비닛, 기둥 장착 배전반, 시골 광대역 및 산업 현장과 같은 노출 또는 반{0}}노출 위치에서 광섬유를 종료하고 배분합니다. 실내 프레임과 달리 실외 장치는 환경 밀봉에 따라 수명이 결정되므로 포트 수가 사양의 절반에 불과합니다.

고정하는 수치는 국제표준에서 정의한 침투보호등급입니다.IEC 60529(IP 코드). 실질적으로 IP54는 먼지-로부터 보호되고 물이 튀는 것을 방지한다는 의미로, 보호된 위치 또는 캐비닛에 장착된 위치에 적합할 수 있습니다.- IP65는 방진-이 가능하고 저압-물 분사로부터 보호된다는 의미입니다. 이는 날씨에 완전히 노출된 프레임에 대한 보다 현실적인 최소값입니다. IP66 ~ IP68은 더 강한 제트 또는 임시 침수를 추가합니다. 침수 등급이 높다고 해서 제트 저항이 자동으로 암시되는 것은 아닙니다. 두 가지 테스트는 별도의 테스트이므로 쏟아지는 비와 물이 고여 있는 현장에서는 이중 등급이 필요할 수 있습니다. IP 수치와 함께 UV 저항성, 케이블 글랜드 설계, 하우징의 부식 저항성, 잠금 방법 및 응결 관리 방법을 확인하세요. 제대로 밀봉되지 않은 실외 프레임은 설치 후 수년이 지나면 습기{12}}관련 결함이 발생하는 가장 일반적인 원인 중 하나입니다.

DIN 레일 ODF

DIN 레일 ODF는 전기 캐비닛 또는 산업용 제어 인클로저 내부의 DIN 레일에 스냅되는 소형 장치이며 자동화 시스템, 전력 통신, 스마트 그리드 장비, 운송 제어 캐비닛 및 공장 네트워크의 낮은 섬유 수를 위해 제작되었습니다. 그 가치는 통합입니다. 별도의 랙을 요구하지 않고도 전기 배선과 동일한 패널에 광케이블 터미네이션 및 보호 기능을 제공합니다.

산업 작업의 경우 섬유 수를 넘어 기계적 환경까지 살펴보세요. 진동, 사용 가능한 캐비닛 깊이, 접지 요구 사항 및 케이블 변형 완화는 모두 프레임의 신뢰성 유지 여부에 영향을 미치며 기술자가 근처의 전원 도체를 방해하지 않고 커넥터에 연결할 수 있도록 광섬유 라우팅을 배열해야 합니다.

PLC 분배기 ODF

PLC 스플리터 ODF는 프레임 내부에 수동 광 스플리터를 수용하여 하나의 피더 파이버가 여러 가입자 파이버로 분할되어 다음과 같은 참조에서 표준화된 FTTH, GPON 및 EPON 액세스 네트워크의 핵심 빌딩 블록이 됩니다.ITU-T G.984 GPON 권장사항. 단일 프레임은 터미네이션, 스플리터 설치, 패치 및 케이블 관리를 결합하여 패시브 광 네트워크 배포를 깔끔하게 유지합니다. 일반적인 구성은 1×8에서 1×32 또는 1×64까지 실행되며 올바른 비율은 프로젝트의 링크 예산 및 가입자 밀도에 따라 다릅니다.

두 가지 엔지니어링 포인트를 계획할 가치가 있습니다. 첫째, 분할 비율은 포트 레이아웃과 유지 관리 공간을 결정합니다. 1×32 스플리터는 1×8보다 훨씬 더 많은 출력 어댑터를 공급하고 해당 출력에는 밀집 현상 없이 패치하고 레이블을 지정할 공간이 필요하기 때문입니다. 또한 한 노드의 중앙 집중식 분할과 네트워크 전체의 분산 분할 사이를 조기에 결정하는 데 도움이 됩니다.{6}}절충점은 이 개요에서 잘 설명되어 있습니다.광 분배기 유형. 둘째, PON 배포에서는 거의 항상 앵글-연마(APC) 커넥터를 사용합니다. 그 이유는 반사 손실입니다. 공유 패시브 트리의 반사는 지점에 있는 모든 가입자의 신호 품질을 저하시키며, APC 종단면은 평탄한-광택보다 이러한 반사를 훨씬 더 효과적으로 억제합니다. 주문하기 전에 스플리터 비율, 커넥터 광택, 입력 및 출력 레이아웃, 사용 가능한 스플라이스 트레이 공간 및 라벨링 방식을 확인하고 찾아보십시오.PLC 스플리터디자인에 필요한 정확한 비율을 일치시키는 옵션.

고밀도 모듈식 ODF-

고밀도 모듈식 ODF는{0}}제한된 랙 또는 바닥 공간에서 많은 수의 파이버를 사용하도록 설계되었으며 확장 공간이 필요한 데이터 센터, 중앙 사무실, 통신업체 백본, 대규모 캠퍼스 및 집선 지점에 대한 표준 선택입니다. 단일 고정 패널 대신 이러한 시스템은 모듈식 어댑터 패널, 탈착식 카세트, 다중 스플라이스 트레이 및 엔지니어링 라우팅 경로를 사용하며 일반적으로 LC 또는 MPO/MTP 인터페이스를 지원합니다.

여기서 피해야 할 실수는 순전히 최대 포트 수를 선택하는 것입니다. 밀도가 매우 높으면 패치 코드가 서로 뭉쳐지고, 전면-접근 공간이 좁아지고, 프레임이 너무 가득 차면 유지 관리 중에 실수로 잘못된 포트의 연결이 끊어질 수 있습니다. LC-대-어레이 선택을 포함하여 고밀도 작업에 대한 결정적인 질문은 여기에서 다룹니다.LC와 MTP/MPO에 대한 실무 가이드는 프레임이 완전히 로드된 후에도 기술자가 여전히 포트에 접근하고, 패치 코드를 관리하고, 굽힘 반경을 보존할 수 있는지 여부입니다.

ODF 유형 비교표

용량 범위는 일반적인 값일 뿐이며 제품 설계, 어댑터 형식 및 공급업체 구성에 따라 다릅니다. 항상 데이터시트를 참조하여 정확한 섬유 수와 패널 옵션을 확인하세요.

빠른 ODF 선택 가이드

올바른 카테고리로 빠르게 이동해야 하는 경우 아래 표는 일반적인 프로젝트 상황을 적절한 시작점에 매핑합니다. 이를 최종 후보 목록으로 처리한 다음 아래에 있는 체크리스트를 사용하여 세부 사항을 확인하세요.

프로젝트에 적합한 ODF를 선택하는 방법은 무엇입니까?

ODF를 선택하는 것은 단순히 포트가 충분한 상자를 선택하는 것이 아닙니다. 프레임은 디자인 전체에 맞아야 하므로 아래 사항을 모두 확인하신 후 구매하시기 바랍니다.

섬유 수 및 향후 확장

오늘 종료, 접속 또는 패치해야 하는 광케이블 수부터 시작한 다음 예비를 추가하십시오. 오늘날의 24개 광섬유에 정확히 맞는 크기의 프레임은 사이트가 48개로 확장되면 공간이 남지 않으며 나중에 용량을 개조하는 데 드는 비용은 일반적으로 지금 구입하는 것보다 더 비쌉니다. 실제로 많은 프로젝트에서는 향후 링크, 백업 광케이블 및 업그레이드를 위해 20~50%의 예비 용량을 예약합니다. 얼마나 많은 광섬유가 들어오고 나가는지, 더 많은 사용자나 건물이 추가될지, 그리고 스플라이스 트레이와 어댑터 용량이 이러한 증가를 흡수할 수 있는지 물어보십시오.

설치공간

위치는 주로 유형을 결정합니다. 기존 19인치 랙은 랙 마운트 프레임을 가리킵니다. 벽 공간만 있는 사이트는 벽 장착 프레임을 가리킵니다. 산업용 캐비닛 내부의 광섬유는 DIN 레일 프레임을 가리킵니다. 비, 먼지 또는 온도 변화에 노출된 설치에서는 표준 실내 장치가 제외되고 실외 장치가 선호됩니다. 모델을 제작하기 전에 랙 깊이나 서랍 간격 등 실제 사용 가능한 공간을 측정하세요.

실내 대 실외 환경

실내용 프레임과 실외용 프레임은 서로 바꿔 사용할 수 없습니다. 실내 장치는 밀봉이 우선순위가 아닌 장비실, 사무실 및 통신실과 같은 보호 공간에 적합합니다. 실외 장치는 습기, 먼지, 부식 및 UV로부터 방어 가능한 보호가 필요합니다. 이것이 바로 IP 등급, 하우징 재질, 도어 실링, 글랜드 설계, 잠금 구조 및 온도 범위가 모두 사양에 포함되는 이유입니다. 케이블 유형 및 라우팅을 포함한 실내 및 실외 처리의 차이점은 이 가이드에서 다룹니다.실내 및 실외 광섬유 케이블 설치. 실외에서 실내 프레임을 사용하는 것은 신뢰성 저하의 원인이 되는 빈번하고 피할 수 있는 원인입니다.

커넥터 및 어댑터 유형

ODF는 SC, LC, FC 또는 ST 어댑터로 구성할 수 있으며 기존 패치 코드, 피그테일 및 활성 장비 인터페이스에 따라 올바른 선택이 가능합니다. 일반적인 패턴으로는,SC 커넥터통신 및 FTTH에 널리 퍼져 있으며,LC 커넥터고밀도 데이터 센터와 기업 작업을 지배하고{0}}FC는 일부 통신 및 계측 분야에 나타나고 ST는 레거시 네트워크에서 살아남습니다. 일치하는 형식을 확인하세요.광섬유 어댑터사용하려고 합니다.

폴란드어 유형도 동등한 관심을 받을 가치가 있습니다. UPC(평평하고 약간 돔형) 종단면은 일반적으로 약 50dB의 반사 손실을 제공하는 반면, APC(8{5}}도 각도) 종단면은 광케이블을 역류시키는 대신 클래딩에 미광을 반사하여 약 65dB에 도달합니다. 이것이 바로 APC가 PON 및 RF 비디오 애플리케이션의 표준인 이유입니다. 두 개는 서로 결합되어서는 안 됩니다. APC--UPC 연결은 높은 삽입 손실을 일으키고 페룰 끝면을 물리적으로 손상시킬 수 있습니다. 옵션에 무게를 두는 경우, 이 설명은PC, UPC 및 APC 광택 유형차이점을 자세히 다루고 있습니다.

스플라이스 트레이 용량

프레임이 융착 접속에 사용될 경우 내부 트레이 용량은 어댑터 수뿐만 아니라 광섬유 수와도 일치해야 합니다. 일반적이고 실망스러운 실수는 어댑터 포트는 많지만 트레이가 너무 적은 프레임을 구입하는 것입니다. 계획 규칙에 따라 스플라이스 트레이는 일반적으로 12개 또는 24개의 보호 스플라이스를 보유하므로 24-파이버 작업에는 대략 1~2개의 트레이가 필요하고 48-파이버 작업에는 2~4개가 필요합니다. 트레이가 부족하면 증상을 예측할 수 있습니다. 열수축 슬리브를 장착할 곳이 없고 섬유를 최소 굽힘 반경 내에서 감을 수 없으며 유지 관리는 기존 스플라이스를 다시 방해해야 하며 향후 확장이 어색해집니다. 다음에 의해 요약된 관행에 따라광섬유 협회, 소규모 구내 케이블은 일반적으로 설치 후 약 25mm의 굽힘 반경이 필요하며 해당 반경을 유지할 수 없는 프레임은 조용히 삽입 손실을 증가시킵니다. 트레이 수, 슬리브 보관 및 라우팅 경로를 함께 계획하고 검토합니다.섬유 땋은 머리프레임과 함께 종단과 트레이가 호환되도록 합니다. 아직도 접합 커넥터와 현장 설치 커넥터 중 하나를 선택하고 있다면-이 비교를 참조하세요.융합 접합유용한 참고자료입니다.

케이블 인입 및 유지 관리 액세스

케이블 인입 방향은 세부 사항이 아니라 실제{0}}제한 사항입니다. 프레임은 후면, 측면, 상단 또는 하단 입구를 지원하며 사이트 레이아웃과의 불일치로 인해 날카로운 굴곡이나 지저분한 라우팅이 발생합니다. 유지 관리 액세스는 동일한 논리를 따릅니다. 즉, 자주 변경되는 네트워크에서는 슬라이딩 서랍 또는 전면{3}} 액세스 디자인이 작업하기 더 쉽고, 변경 사항이 거의 없는 안정적인 링크에는 고정 구조가 허용됩니다. 종이에 콤팩트해 보이는 프레임은 일단 케이블이 삽입되면 수리하기 어려울 수 있습니다.

라벨링 및 케이블 관리

명확한 라벨링은 결함 및 업그레이드 중에 시간을 절약하고, 대규모 프레임에서 잘못된 라벨링은 잘못된 연결, 더 긴 결함 격리 및 피할 수 있는 중단을 초래합니다. 좋은 프레임은 고유한 포트 번호 지정, 전용 레이블 공간, 패치 코드 라우팅 링, 연결 지점, 여유 있는 보관 영역 및 수신 케이블과 패치 코드 간의 분리를 허용합니다. 라우팅을 유지하세요패치 코드나중에 생각해서 추가하는 것이 아니라 처음부터 계획했습니다.

견적 요청 전 ODF 사양 체크리스트

공급업체에 연락하기 전에 이러한 세부정보를 준비하면 앞뒤로 이동하는 시간이 단축되고 잘못된 구성을 받을 위험이 줄어듭니다.-

• 지금 종료할 총 광케이블에 향후 성장을 위한 예비 비율을 더한 값입니다.
• 실내 또는 실외 설치, 실외 설치의 경우 목표 IP 등급입니다.
• 장착 방법: 19-인치 랙 U 높이, 벽, 기둥, DIN 레일 또는 캐비닛.
• 커넥터 및 어댑터 형식(SC, LC, FC 또는 ST) 및 광택(UPC 또는 APC).
• 피그테일 및 패치 코드 유형, 길이 및 수량.
• 스플라이스 트레이 수와 트레이당 필요한 용량.
• PON 프로젝트의 분배기 비율 및 분할 위치.
• 케이블 삽입 방향 및 케이블 외경 또는 글랜드 크기.
• 라벨링 및 포트{0}}번호 지정 방식.
• 고정 또는 슬라이딩 구조와 필요한 접근 측면.

ODF 구성 예

세 가지 익명화된 시나리오는 위의 요소가 실제로 어떻게 결합되는지 보여줍니다.

소규모 FTTH 건물 유통 지점

라이저 내부에 SC/APC 피그테일이 있는 24개의 광케이블의 경우 일반적으로 2개의 스플라이스 트레이와 하단 또는 측면 케이블 입구가 있는 소형 벽 장착 ODF로 충분합니다. 몇 개의 예비 포트를 예약하면 두 번째 프레임을 추가하지 않고도 건물에 추가 장치를 위한 공간이 남습니다.

데이터 센터 집합

혼잡한 통로에 있는 LC의 96개 광케이블의 경우, 전면 액세스 및 이중 케이블 입구가 있는 2U 고밀도 슬라이딩 랙 마운트 ODF는 패치 관리를 유지하고 과도한 패치 코드 부하에서 굴곡 반경을 보호합니다.- 변경이 자주 발생하기 때문에 슬라이딩 서랍이 중요합니다.

기둥을 통한 농촌 FTTH 액세스

다수의 가입자를 대상으로 분할되는 피더의 경우 IP65 이상의 등급을 받은 실외 분배기 분배 프레임에 다음이 장착됩니다.1×32 분배기SC/APC 커넥터는 하나의 인클로저에서 분할과 환경 노출을 모두 처리합니다.

용도별 ODF 선택

FTTH 및 PON 액세스 네트워크

FTTH 작업은 실내 벽 장착 프레임, 노출된 액세스 포인트의 실외 프레임, 수동 분할이 필요한 곳마다 PLC 스플리터 프레임을 사용하는 경향이 있습니다. 지하실, 통신실 또는 바닥 분배 지점에는 일반적으로 벽 장착 장치가 필요합니다. 외부 위치에는 실외용-등급이 필요합니다. 분할 노드는 분할기와 종료를 통합하는 분할기 프레임을 요구합니다. 패시브 빌드에 필요한 사항을 더 폭넓게 보려면 다음을 참조하세요.FTTH 수동 부품조달 가이드는 유용한 동반자입니다.

데이터 센터 및 통신실

이러한 환경은 랙 마운트 및 고밀도 모듈식 프레임을 선호하며 일반적으로 많은 파이버 수, LC 고밀도 어댑터, 깔끔한 패치- 코드 라우팅, 안정적인 라벨링 및 확장 공간을 요구합니다. 밀도가 높은 랙에서는 케이블 관리가 원시 포트 밀도만큼 중요합니다.

엔터프라이즈 빌딩 및 캠퍼스 네트워크

여기서 올바른 프레임은 백본 디자인에 따라 다릅니다. 주 장비실에서는 랙 장착 프레임을 사용하는 경우가 많고, 바닥 분배 지점에서는 벽 장착 프레임을 사용합니다. 다중 건물 캠퍼스 전체에서 ODF는 백본 광케이블을 종료하고 건물, 스위치 및 장비실 사이에 깨끗한 패치 지점을 제공합니다.

산업용 및 제어 캐비닛 네트워크

산업용 네트워크는 DIN 레일 프레임이나 소형 벽면 장착 장치를 기반으로 합니다. 프레임은 제어 캐비닛에 꼭 맞아야 하고, 기계적 응력으로부터 섬유를 보호해야 하며, 기술자가 진동, 먼지, 캐비닛 온도 및 스트레인 릴리프를 모두 고려하여 전기 배선을 건드리지 않고 커넥터에 접근할 수 있어야 합니다.

ODF 대 파이버 패치 패널 대 파이버 배포 상자

구매자는 이 세 가지 모두가 광케이블 연결을 관리하기 때문에 혼동하는 경우가 많지만 동일한 것은 아닙니다. ODF는 일반적으로 어댑터 패널, 스플라이스 트레이, 케이블 라우팅, 여유 보관 및 보호 기능을 결합한 가장 완벽한 장치입니다. 파이버 패치 패널은 랙 내부의 커넥터형 패치에 더 중점을 두고 있지만 일부에는 스플라이스 트레이가 포함되어 있습니다. 광섬유 분배 상자는 일반적으로 더 작고 FTTH 건물, 바닥 지점 또는 실외 접근 위치에서 최종 사용자에게 더 가까이 위치합니다.

결정하는 간단한 방법: 구조화된 종료, 접합, 패치 및 관리가 함께 필요한 경우 ODF를 사용하십시오. 주로 활성 장비 근처에 랙 기반 패치가 필요한 경우 패치 패널을 사용하세요.{0}} 사용자 가까이에 컴팩트한 배포가 필요한 경우에는 배포 상자를 사용하십시오. 명칭은 공급업체와 시장에 따라 다르므로 데이터시트의 라벨보다는 실제 구조, 용량 및 기능을 판단하십시오. 이 더 깊은 관찰은ODF와 파이버 패치 패널의 차이점경계가 여전히 흐릿하게 느껴진다면 읽어 볼 가치가 있습니다.

ODF 선택 시 흔히 저지르는 실수

포트 수로만 선택

포트 수는 중요하지만 그 자체로는 충분하지 않습니다. 접합 용량, 케이블 입구, 어댑터 형식, 유지 관리 공간 및 확장 헤드룸은 모두 프레임이 현장에서 실제로 작동할 것인지 여부를 결정합니다.

향후 확장 무시

여유 용량이 없는 저비용-프레임은 네트워크가 성장하는 순간 비용이 커집니다. 최종 선택 이후가 아닌 최종 선택 이전에 섬유 성장을 계획하십시오.

실내 ODF를 실외에서 사용하기

실내 프레임은 비, 먼지 및 지속적인 실외 노출을 방지하도록 제작되지 않았습니다. 실외 설치에는 적절한 IP 등급과 글랜드 설계를 갖춘 적절하게 밀봉된 인클로저가 필요합니다.

계획 없이 커넥터 유형 혼합

SC, LC, FC, APC 및 UPC 선택은 패치 코드, 피그테일 및 활성 장비에 맞춰야 합니다. 잘못된 조합은 설치를 더욱 복잡하게 만들고, 광택이 일치하지 않는 경우 광학 성능을 저하시킵니다.

유지 관리 액세스를 잊어버림

종이에 콤팩트해 보이는 프레임은 케이블을 연결한 후에는 수리하기 어려울 수 있습니다. 설치 후 기술자가 어댑터, 스플라이스 트레이 및 라우팅 영역에 안전하게 접근할 수 있는지 확인하십시오.

자주 묻는 질문

결론

광 분배 프레임의 주요 유형은 랙 마운트, 벽면 마운트, 실외, DIN 레일, PLC 스플리터 및 고밀도 모듈러이며, 올바른 선택은 광케이블 수, 설치 공간, 환경, 커넥터 및 광택 유형, 스플라이스 트레이 용량, 케이블 라우팅 및 향후 확장에 따라 결정됩니다. 소규모 실내 현장에는 벽걸이 프레임만 필요할 수 있습니다. 통신실과 데이터 센터에는 일반적으로 랙 마운트 또는 고밀도-프레임이 필요합니다. FTTH 및 PON 네트워크는 실외 및 PLC 스플리터 프레임을 사용하는 경우가 많습니다. 산업용 캐비닛은 DIN 레일 프레임으로 잘 작동됩니다. 선택하기 전에 위의 체크리스트를 사용하여 프로젝트 세부 사항을 준비하면 실용적이고 안정적이며 유지 관리가 쉬운 프레임을 지정하기가 훨씬 쉬워집니다.
