종종 ODF 또는 광분배 프레임 -이라고 불리는 광섬유 패치 패널 -을 선택하는 것은 단순히 광섬유 수를 견적서의 라인과 일치시키는 문제가 아닙니다. 실제 통신실, FTTH 액세스 네트워크, 기업 LAN 또는 데이터 센터에서 패널은 들어오는 케이블을 고정하고, 스플라이스를 보호하고, 어댑터를 고정하고, 패치 코드를 라우팅하고, 명확한 라벨을 부착하고, 성장할 공간을 남겨두어야 합니다. 세부 정보가 잘못되면 저렴해 보이는-패널로 인해 설치하는 동안 시간이 많이 걸리며 향후 업그레이드할 때마다 다시 한번 반복됩니다.
이 가이드는 FTTH, 통신 및 데이터 센터 프로젝트를 위한 광섬유 수동 부품을 선택하고 공급하는 관점에서 작성되었습니다. 이는 현장 - 용량, 장착, 어댑터, 접합 및 케이블 관리 -에서 실제로 중요한 결정을 안내하고 다음 구매 시 재사용할 수 있는 선택 매트릭스, RFQ 체크리스트 및 검사 체크리스트로 끝납니다.
광섬유 패치 패널/ODF란 무엇입니까?

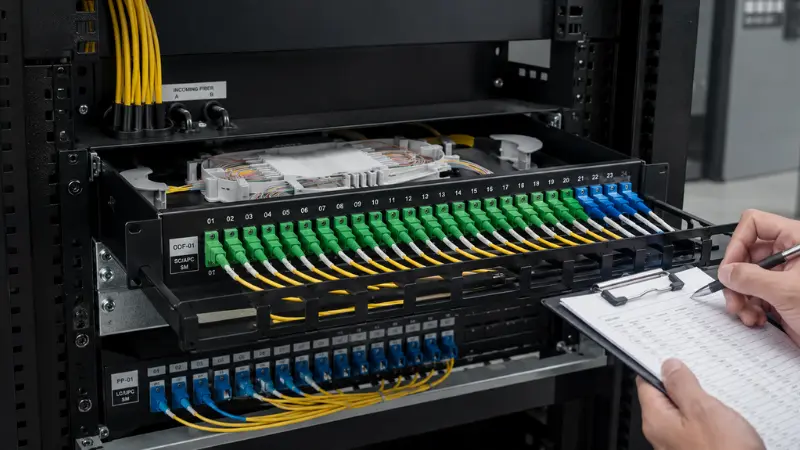

광섬유 패치 패널은 광섬유를 종단, 정리, 접속, 연결 및 보호하는 데 사용되는 광섬유 관리 장치입니다. 통신실, 데이터 센터, FTTH 액세스 네트워크, 기업 네트워크 및 통신 캐비닛에서 찾을 수 있습니다.
일상적인 프로젝트 언어에서는-}-"광섬유 패치 패널", "광섬유 패치 패널", "ODF" 및 "광 분배 프레임"이 같은 의미로 사용되는 경우가 많습니다. 기계 설계는 다양하지만 작업은 동일합니다. 즉, 광케이블 연결을 보다 쉽게 관리, 테스트, 유지 관리 및 확장할 수 있도록 하는 것입니다. 용어가 어디에서 갈라지는지 더 자세히 분석하고 싶다면 이 비교를 참조하세요.ODF 대 패치 패널광섬유 시스템에서는 시작하기 좋은 곳입니다.

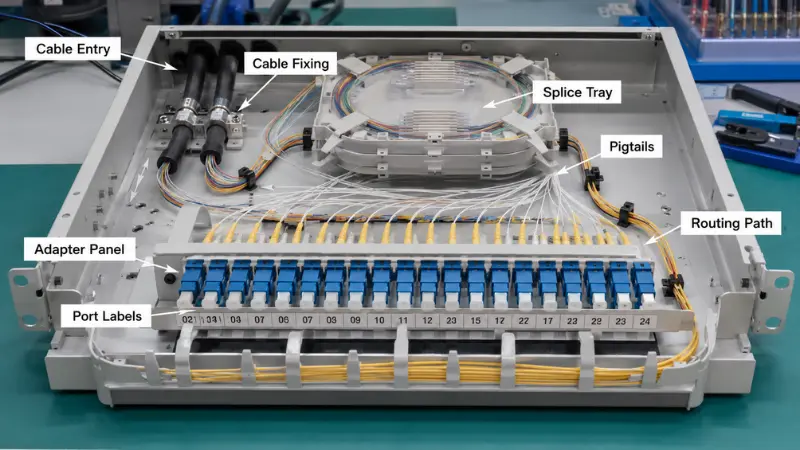

일반적인 광섬유 패치 패널은 여러 요소를 결합합니다.
- -SC, LC, FC 또는 MPO 커플러를 고정하는 어댑터 패널
- -융합 접속을 보호하고 여분의 광섬유를 저장하는 접속 트레이
- -인입 케이블에 융합된 섬유 피그테일
- -스트레인 완화를 위한 케이블 고정 지점 및 진입 포트
- -곡률 반경을 유지하는 내부 라우팅 경로
- -전면의 패치 코드 관리 영역
- -포트 라벨 또는 식별
-
올바른 광케이블 패치 패널을 선택하는 것이 왜 중요한가요?
패치 패널은 일반적으로 전체 네트워크 예산의 작은 부분이지만 설치 품질과 이후 수년간의 유지 관리에 큰 영향을 미칩니다. 현장에 적합한 패널을 사용하면 설치자가 광섬유를 깔끔하게 라우팅하고, 접속점을 보호하고, 굽힘 응력을 제어하고, 포트를 빠르게 찾을 수 있습니다. 잘못 선택한 제품은 혼잡한 라우팅, 어색한 유지 관리, 고립된 용량 및 지저분한 패치 필드를 만듭니다.
모델을 결정하기 전에 세 가지 직설적인 질문에 답해야 합니다. 지금 필요한 광케이블 수를 전달할 수 있는지, 기술자가 어려움 없이 설치하고 유지할 수 있는지, 뜯어서 교체하는 대신 네트워크와 함께 성장할 수 있는지? 대답이 '아니요'인 경우 더 낮은 스티커 가격이 이를 보상하는 경우는 거의 없습니다.
광섬유 패치 패널을 선택할 때 고려해야 할 주요 요소
파이버 수 및 포트 용량

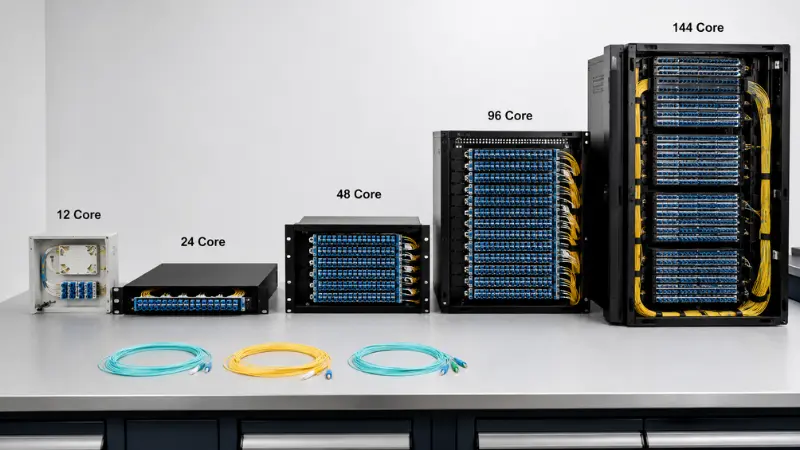

섬유 개수는 대부분의 구매자가 확인하는 첫 번째 숫자입니다. 일반적인 ODF 구성은 12, 24, 48, 72, 96 및 144개 코어를 실행합니다. 작은 FTTH 배포 지점은 12- 또는 24코어 벽 장착 상자에 적합할 수 있습니다. 통신실이나 기업 코어는 종종 24 또는 48코어 랙 패널에 배치됩니다. 고밀도 데이터 센터 또는 백본 포인트는 96개 또는 144개 코어를 향해 나아가고 있습니다.
실수는 패널의 크기를 오늘날의 섬유 수에 정확하게 맞추는 것입니다. 실행 가능한 경험 법칙은 다음과 같습니다.현재 파이버 + 예비 용량 + 랙 공간: 지금 종료하려는 광케이블을 선택하고 합리적으로 예측할 수 있는 링크에 대한 헤드룸을 추가한 다음 랙 높이가 실제로 허용하는 정도를 확인하십시오. 프로젝트에서 24개의 광섬유를 조명하지만 현장이 두 배로 늘어날 가능성이 있는 경우 48코어 패널은 일반적으로 나중에 장치를 교체하는 노동력보다 훨씬 저렴합니다.
출발점:
- 코어 24개까지의 소형 액세스 포인트 - 12
- 표준 통신실 - 24 - 48개 코어
- 더 큰 배포 지점 - 72 - 96개 코어
- 고밀도 백본 또는 데이터 센터 - 96 코어 이상
랙 마운트, 벽 마운트 또는 실외 설치

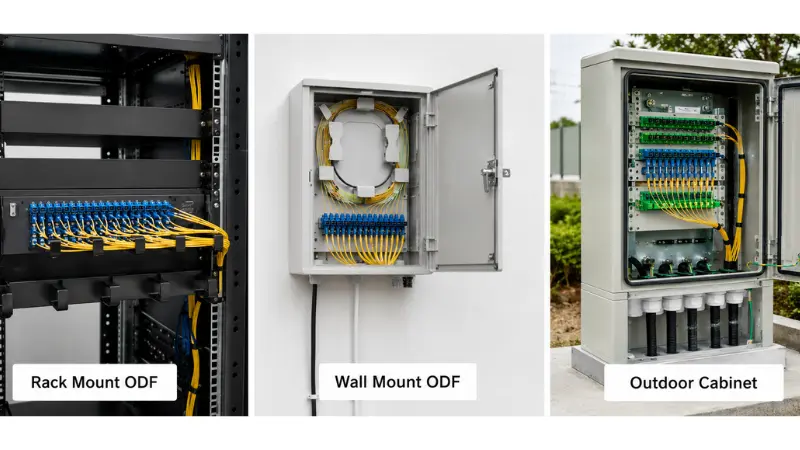

패널의 형태는 무엇보다 설치 환경에 따라 결정됩니다. 19-인치 랙 마운트 광섬유 패치 패널은 스위치, OLT 및 전송 장비와 함께 표준 랙에 깔끔하게 떨어지며, 이것이 통신실과 데이터 센터를 지배하는 이유입니다. 벽 장착형 ODF는 -개의 FTTH 액세스 지점에 랙이 없는 사이트, 소규모 건물 네트워크, 복도 분배 지점 및 지사에 적합합니다. 실외 광섬유 분배 캐비닛은 상자가 얼마나 콤팩트하고 깔끔한지보다 밀봉, 기계적 강도 및 케이블 입구가 훨씬 더 중요한 거리 캐비닛 및 반실외 위치용입니다.
선택하기 전에 위치를 정확히 파악하세요. 19-인치 랙 내부, 벽면, 통신 캐비닛 내부, 실외 액세스 포인트 또는 고밀도 데이터 센터 행-. 패널이 옥외로 나가는 경우, IP 등급, 자외선 차단 하우징 및 적절하게 밀봉된 글랜드를 찾는 것이 좋은--- 것이 아니라 침투 방지를 엄격한 요구 사항으로 여기고 반대 방향으로 확인하십시오.실내 및 실외 케이블이 설치되어 있습니다.
1U, 2U 이상: 랙 높이 선택
랙 패널의 경우 높이는 섬유 개수에 따라 결정되는 것이 아니라 자체적으로 결정됩니다. 1U 광섬유 패치 패널은 대부분의 랙 공간을 절약하고 데이터 센터 행의 기본값이지만 24개의 LC 이중 포트를 편안하게 수용하는 동일한 1U는 스플라이스 트레이를 추가하고 전면에 패치 코드를 라우팅하려고 하면 비좁게 느껴질 수 있습니다. 2U로 올라가면 작업 공간이 확보됩니다. 트레이가 더 깊어지고, 여유 섬유를 쉽게 코일링할 수 있으며, 이동, 추가 및 변경 중에 방해가 되지 않는 전면 패치 필드가 있습니다.
간단한 결정 방법: 밀도가 우선이고 패널이 대부분 사전 종료된 패치인-경우 1U를 선택합니다. 동일한 패널에 현장 접합, 더 큰 피그테일 번들 또는 빈번한 재구성도 수용해야 하는 경우 2U 이상을 선택하십시오. 포트만 계산하고 해당 포트가 어댑터 앞뒤에 필요한 공간을 무시하는 것은 가장 일반적인 크기 조정 오류 중 하나입니다.
고정형 vs 슬라이딩형
랙 패널은 고정식 디자인과 슬라이딩 디자인으로 제공됩니다. 고정 랙 마운트 패널은 더 간단하고 견고하며 일반적으로 저렴합니다. - 섬유가 한 번 설정되고 다시는 거의 건드리지 않는 합리적인 선택입니다. 슬라이딩 패널이 레일을 앞으로 당기므로 기술자는 아무것도 풀지 않고도 스플라이스 트레이, 어댑터 및 내부 라우팅에 접근할 수 있습니다.
절충안은-실제 돈과 실시간입니다. 포트가 자주 재구성되는 사이트에서는 슬라이딩 트레이를 사용하면 랙에서 전체 패널을 제거하지 않고도 연결 작업을 수행할 수 있으며, 사용량이 많은 프레임에서는 30분{2}}작업을 몇 분으로 단축할 수 있습니다. 몇 년 동안 손대지 않고 유지되는 낮은-터치 링크의 경우 고정 패널이 더 나은 가치를 갖습니다. 유지 관리, 테스트 또는 업그레이드가 빈번할 경우 슬라이딩을 선택하십시오. 그렇지 않은 경우 고정을 선택하십시오.
어댑터 유형: SC, LC, FC 또는 MPO
어댑터는 이미 네트워크에 있는 커넥터와 일치해야 하므로 추측보다는 케이블, 피그테일 및 장비 포트를 확인하여 결정해야 합니다.
SC 어댑터는 FTTH, FTTx 및 통신 액세스의 주요 도구로 남아 있습니다. PON 및 FTTH에서는 SC/APC가 일반적인 선택입니다. 8{2}}도 각도의 끝면이 미광을 코어 대신 클래딩으로 다시 반사하여 반사 손실을 낮게 유지하기 때문입니다. 이는 바로 수동 광 스플리터에 필요한 것입니다. SC/UPC는 해당 각도가 필요하지 않은 다른 표준 링크에 표시됩니다. 광택제는 서로 바꿔 사용할 수 없습니다. APC는 APC와만 결합되며 APC 페룰을 UPC에 강제로 적용하면 둘 다 손상됩니다. 폴란드어 질문이 처음이라면 이 설명을 참조하세요.PC, UPC 및 APC의 차이점명확하게 밝히고 있습니다. 반사 손실과 삽입 손실 자체는 다음과 같이 등급이 매겨집니다.IEC 광섬유 상호 연결 표준, 이는 공급업체의 데이터시트에서 추적해야 하는 참조입니다.
LC 어댑터는 LC 커넥터가 SC 설치 공간의 약 절반에 불과하기 때문에 데이터 센터와 고밀도 장비에서 주로 사용됩니다. 크기 차이가 요점입니다. LC 이중 패널은 SC 패널보다 동일한 1U에 훨씬 더 많은 포트를 수용할 수 있으며 이는 모든 랙 장치가 경쟁할 때 중요합니다. 대부분의 스위치 및 트랜시버 포트 - SFP, SFP+, QSFP 브레이크아웃 -은 LC에서 종료되므로 패널은 일반적으로 장비를 따릅니다.
나사식 커플링이 있는 FC 어댑터는 나사 연결이 진동에 견디는 일부 통신, 테스트 및 측정 또는 레거시 위치에서 여전히 사용됩니다.- MPO/MTP 어댑터 패널은 또 다른 범주입니다. 단일 페룰에 8개, 12개 또는 24개의 파이버를 운반하고 데이터 센터의 트렁크-및-카세트 시스템에 공급되는 고밀도 및 사전{6}}케이블 연결을 실용적으로 만들기 위해 존재합니다. 밀도가 높은 빌드를 위한 밀도 옵션을 고려 중이라면 다음과 같은 실용적인 가이드를 참조하세요.LC와 MTP/MPO 비교먼저 읽어 볼 가치가 있습니다.
주문하기 전에 몇 가지 사항을 정하십시오: 커넥터 유형(SC, LC, FC, ST, MPO/MTP); 광택(UPC 또는 APC); 단면, 이중 또는 쿼드 어댑터;단일-모드 또는 다중 모드(링크에서는 혼합할 수 없습니다.) 그리고 패널이 어댑터와 피그테일과 함께 로드되어 배송되는지 또는 노출되지 않은 상태로 배송되는지 여부. 빠른 결정 바로가기:
- 선택하다SC/APCPON, FTTH 및 대부분의 액세스 배포용.
- 선택하다LC, 일반적으로 이중 방식이며 포트 밀도 또는 스위치측-종단이 설계를 좌우하는 경우입니다.
- 선택하다FC나사식 진동 방지- 인터페이스가 지정된 경우에만 해당됩니다.
- 선택하다MPO/MTP백본 트렁크 및 사전 종료된 -고밀도-케이블 연결용입니다.
로드된 패치 패널과 언로드된 패치 패널
구매자를 당황하게 만드는 질문 중 하나는 패널이 도착하는지 여부입니다.짐을 실은또는언로드. 로드된 광케이블 패치 패널에는 어댑터가 장착되어 있으며, 피그테일이 미리 설치되어 있는 경우가 많습니다.-현장 팀은 접합하고 패치하기만 하면 됩니다. 언로드된 파이버 패치 패널은 빈 섀시입니다. 어댑터 플레이트와 피그테일을 직접 추가하면 커넥터 유형을 혼합하거나 구성을 변경할 수 있는 유연성이 제공되지만 현장에서 조립 시간이 추가됩니다.
커넥터 유형이 고정되어 있고 볼륨이 반복 가능하며 현장 노동력을 최소화하려는 경우 로드된 패널을 선택하십시오. 프로젝트에 여전히 공개 변수가 있는 경우 언로드를 선택합니다. - 사이트 전반에 걸쳐 다양한 광택 유형, 커넥터 표준 간 전환 또는 하나의 섀시를 비축하고 필요에 따라 채우려는 욕구가 있습니다. 애초에 해당 섬유가 어떻게 종료되는지 여전히 결정하고 있다면 다음 비교를 참조하세요.융합 접합에 대한 빠른 커넥터유용한 동반자입니다. 어느 쪽이든, "패치 패널"만으로는 상자에 무엇이 들어 있는지 알 수 없기 때문에 견적에서 공급업체 상태를 명시적으로 로드 또는 언로드하도록 만드십시오.
접합 요구 사항 및 접합 트레이 설계
일부 패널은 사전에 종단 처리된 케이블만 패치합니다.- 다른 사람들은 들어오는 광섬유를 연결해야 합니다. 광케이블을 현장에서 피그테일에 융합해야 하는 경우 패널에는 빡빡하게 구부러지지 않고 광섬유를 감쌀 수 있는 충분한 스플라이스 트레이, 스플라이스 슬리브 및 저장 장치가 필요합니다. 예를 들어 느슨한 튜브 실외 케이블은 앉을 곳이 필요한 긴 버퍼 튜브를 가져오므로 깔끔한 실내 케이블에 적합한 트레이는 현장에서 압도될 수 있습니다.
트레이 용량은 사람들이 건너뛰는 세부 사항입니다. 단일 트레이에는 일반적으로 고정된 수의 접합부와 보호 슬리브가 들어 있습니다. 이를 초과하면 기술자가 광섬유를 쌓기 시작합니다. 이로 인해 나중에 유지 관리가 비참해지고 보호하려는 접합부가 위험해집니다. 광섬유가 몇 개나 접속될 것인지, 약간의 여유 공간이 있는지, 트레이가 충분한지 확인하십시오.땋은 머리포함되거나 별도로 주문되며, 패널이 가득 찬 후에도 트레이에 접근할 수 있습니다. 조인 자체에 대한 배경을 알고 싶다면 이 개요를 참조하세요.융합접합의 목적.
사전 종단 처리된 케이블 연결의 경우-스플라이스 트레이가 필요하지 않을 수 있으며 대신 어댑터 플레이트, 케이블 고정 및 전면-패치 코드 라우팅에 초점이 맞춰집니다.
케이블 입구, 라우팅 및 굽힘 반경
충분한 포트는 좋은 광케이블 관리와 동일하지 않습니다. 또한 패널은 케이블과 패치 코드가 간섭 없이 들어오고, 라우팅되고 나갈 수 있도록 해야 합니다. 먼저 현장에 대한 진입 방향을 확인하십시오. - 일부 패널은 후면에서 케이블을 연결하고 다른 패널은 측면 또는 상단에서 케이블을 연결하며 실외 캐비닛에는 밀봉된 글랜드가 필요합니다. 랙 패널에는 고정 지점과 스트레인 릴리프가 제공되어 들어오는 케이블의 무게가 스플라이스를 잡아당기지 않도록 해야 합니다.
내부에는 광섬유 경로가 명확해야 하며 패치 코드가 어댑터나 트레이에 대한 접근을 차단해서는 안 됩니다. 라우팅은 또한 굴곡 반경을 준수해야 합니다. 정격 최소치보다 더 세게 섬유를 구부리면 삽입 손실이 발생하고 시간이 지남에 따라 유리가 깨질 수 있습니다. 어딘가에서 읽은 숫자를 신뢰하기보다는 케이블 및 커넥터 제조업체가 명시한 최소 굴곡 반경 - 굴곡-에 정의된 민감하지 않은 섬유를 따르십시오.ITU-T G.657권장 사항은 더 엄격한 라우팅을 허용하지만 추측이 아닌 사양 시트가 권위입니다. 이를 잘 처리하는 패널은 고정 지점, 원활한 내부 라우팅, 여유로운 보관, 들어오는 케이블과 케이블 사이의 깔끔한 분리를 제공합니다.패치 코드, 실제로 유지 관리를 위해 손을 뻗을 수 있는 공간이 있습니다.
라벨링 및 향후 확장
라벨링은 조달 시 무시되고 누군가가 압력을 받고 있는 회로를 처음 추적해야 할 때 중요해집니다. 명확한 포트 식별은 기술자가 링크를 테스트하고, 결함을 격리하고, 잘못된 패치 코드 -를 뽑는 것을 방지할 수 있게 해주며, 대형 프레임에서는 잘못된 라벨링으로 인해 모든 유지 관리 호출에 조용히 시간이 추가되고 라이브 서비스 연결이 끊어지는 실제 위험이 발생합니다.
확장은 나머지 절반입니다. 모든 포트가 첫날에 사용된다면 다음 서비스 요청에는 추가 패널, 더 많은 랙 공간 및 더 많은 케이블 연결이 필요합니다. 예비 어댑터 위치를 남겨두거나 모듈식 어댑터 플레이트가 있는 패널을 선택하면 처음부터 다시 시작하는 대신 업그레이드 중에 용량을 추가하거나 커넥터 유형을 변경하는 것이 훨씬 더 쉬워집니다.
광섬유 패치 패널 유형 비교
| 패치 패널 유형 | 다음에 가장 적합 | 주요 이점 | 선택 참고 사항 |
|---|---|---|---|
| 고정 랙 마운트 패널 | 표준 통신실 및 장비 랙 | 간단하고 엄격하며 비용 효율적- | 접근이 빈번하지 않은 곳에서는 괜찮음 |
| 슬라이딩 랙 마운트 패널 | 데이터 센터 및 바쁜 통신실 | 랙을 풀지 않고도 트레이에 전면 접근 가능 | 빈번한 이동과 변화에 가치가 있습니다. |
| 벽걸이형 ODF | FTTH 접속, 소규모 LAN 및 건물분배 | 랙 공간 절약 | 진입 방향 및 접속 용량 확인 |
| 옥외 배전 캐비닛 | 거리 캐비닛 및 야외 접근 | 환경 보호 | IP 등급, 강도 및 밀봉된 글랜드를 살펴보세요. |
| MPO 고밀도-밀도 패널 | 데이터 센터 및 백본 케이블링 | 랙 단위당 대부분의 파이버 | 사전 종료된-트렁크-및-카세트 시스템용 |
빠른 선택 가이드: 어떤 ODF를 선택해야 할까요?
위의 요소는 상호 작용하므로 일반적인 프로젝트 시나리오를 합리적인 기본값에 매핑하는 요약 보기가 있습니다. 이를 출발점으로 삼아 자신의 랙 공간과 장비 인터페이스에 맞게 조정하십시오.
| 프로젝트 시나리오 | 추천 패널 | 어댑터 | 접합 | 메모 |
|---|---|---|---|---|
| 소형 FTTH 액세스 포인트 | 벽걸이형 ODF, 12~24코어 | SC/APC | 예 | 콤팩트; 쉬운 가입자 라벨링 |
| 기업용 LAN / 표준 통신실 | 19인치 랙 ODF, 24~48코어 | SC 또는 LC | 자주 | 어댑터를 장비 측에 일치시키십시오. |
| 데이터 센터 행 | 1U LC 또는 MPO 패널 | LC 이중 또는 MPO/MTP | 일반적으로 아니요 | 고밀도; 사전 종료된-케이블 연결 |
| 실외 케이블이 있는 통신실 | 랙 ODF, 48코어 이상, 필요한 경우 2U | SC 또는 LC | 예 | 트레이, 케이블 고정 및 여유 보관 |
| 실외 액세스 포인트 | 옥외 배전 캐비닛 | SC/APC | 예 | IP 등급, UV 저항, 밀봉된 글랜드 |
실제 선택 예
예 1: 소규모 FTTH 배포 지점
PON에서 가입자 클러스터에 전원을 공급하는 도로변 또는 지하 배포 지점을 상상해 보십시오. 드롭 및 분배 케이블이 들어오고, 광섬유가 피그테일에 연결되고, 가입자 회선이 패치아웃됩니다. 여기에서는 일반적으로 12개 또는 24개 코어의 벽 장착 ODF로 충분하며 SC/APC 어댑터가 장착되어 스플리터 피드에 대한 반사 손실을 낮게 유지합니다. 물림에 대한 제약은 물리적입니다. 제한된 벽 공간, 적절한 스트레인 릴리프가 필요한 드롭 케이블, 다음 기술자가 모든 광케이블을 추적하지 않고도 올바른 가입자를 찾을 수 있을 만큼 명확한 라벨링입니다. 상자에 해당 개수에 맞는 크기의 접합 트레이가 있는지 확인하고PLC 스플리터먹이를 주는 것은 섬유질 예산에 반영됩니다. PON 빌드의 더 넓은 부품 목록을 보려면 다음을 참조하세요.FTTH 수동 부품 조달 가이드도움이 되는 참고자료입니다.
예 2: 데이터 센터 1U 랙 설치
데이터 센터 행에서는 랙 공간이 부족하고 포트 밀도 규칙이 있습니다. 패널은 거의 항상 19인치이며 가능한 경우 1U입니다.LC 이중 어댑터또는 트렁크-및-카세트 케이블링용 MPO/MTP. 대부분의 링크는 사전에-종료되므로 접합이 거의 없으며 깨끗한 전면 패치 필드, 정확한 라벨링 및 나중에 카세트를 추가할 수 있는 모듈식 레이아웃으로 중점이 이동합니다. 여기에서는 슬라이딩 1U 패널이 그 자리를 차지합니다. 기술자가 라이브 행을 다시 패치해야 할 때-패널을 앞으로 당기면 어댑터 뒤에서 맹목적으로 작동하는 것보다 훨씬 좋습니다. 포트 수만으로 크기를 조정하지 마십시오. - 완전히 로드된 패널 앞에 패치 코드를 장착할 수 있는 충분한 공간이 있는지 확인하십시오.
예 3: 접속 요구 사항이 있는 통신실
실외 광케이블이 통신실에 연결되어 피그테일로 연결되어야 하는 경우 적절한 연결 트레이가 있는 랙 마운트 ODF가 올바른 도구입니다. 케이블은 입구 부분의 고정 및 스트레인 릴리프, 케이블 설계에 필요한 경우 금속 강도 부재에 대한 접지, 스플라이스 보호, 단단히 구부러지지 않고 코일이 느슨해질 수 있는 충분한 저장 공간이 필요합니다. 여기서 용량은 일반적으로 24개, 48개 이상의 코어이며 전송 또는 OLT 인터페이스에 맞게 SC 또는 LC 어댑터가 선택되고 랙 레이아웃에 맞게 후면 또는 측면 입구가 선택됩니다. 개수나 유지 관리 빈도가 높을 경우 작업실에서는 1U에서 2U로 단계적으로 전환하는 것이 좋습니다. 로드된 패널 - 어댑터와 피그테일이 미리-장착되어 있습니다.스플라이스 트레이가 포함된 24코어 상자스타일 빌드 -는 현장 작업을 단축합니다. 언로드된 섀시는 유연성을 위해 이를 교환합니다.
피해야 할 일반적인 실수
섬유수로만 선택
48코어 패널이 24코어 패널보다 자동으로 더 나은 것은 아닙니다. 내부 라우팅이 비좁거나 트레이에 접근하기 어려운 경우 숫자가 클수록 설치가 더 어려워집니다. 랙 높이, 어댑터 유형, 트레이 공간 및 라우팅과 함께 용량을 측정합니다.
유지 관리 액세스 무시
일부 패널은 콤팩트해 보이고 일단 랙에 설치하면 서비스하기에 적합하지 않은 것으로 판명됩니다. 전면 여유 공간이 좁은 경우 고정 패널을 사용하면 향후 모든 변경이 더 어려워집니다. 링크가 자주 재구성되는 경우 슬라이딩 유형은 일반적으로 비용보다 더 많은 것을 절약합니다.
계획 없이 커넥터 유형 혼합
SC, LC, FC 및 MPO는 상호 교환이 불가능하며 APC 및 UPC 광택도 마찬가지입니다. 주문하기 전에 케이블, 피그테일, 트랜시버, OLT, 스위치 또는 전송 기어에 사용되는 커넥터와 광택을 확인하십시오. 그렇지 않으면 네트워크와 결합할 수 없는 패널을 소유하게 됩니다.
미래의 확장을 잊어버리다
첫날에 완전히 채워진 패널은 피할 수 있는 것이 아니라 연기된 문제입니다. 네트워크가 확장될 가능성이 있는 경우 예비 포트를 예약하거나 모듈형 설계를 선택하십시오.
케이블 진입 방향이 내려다 보입니다.
항목이 사이트 - 후면, 측면, 상단 또는 하단 -과 일치하지 않으면 설치가 지저분해지고 스트레인 릴리프가 필요한 위치에 거의 끝나지 않습니다. 앞쪽의 랙이나 벽면 레이아웃과 반대 방향을 확인하세요.
견적을 요청하기 전에 공급업체에 알려야 할 사항
정확한 견적은 몇 가지 세부 사항에 따라 달라집니다. 이를 보내면 공급업체는 가장 저렴한 표준 모델을 기본값으로 설정하는 대신 올바른 패널을 추천할 수 있습니다.
- 애플리케이션 - FTTH, 데이터 센터, 통신실, 기업 LAN 또는 실외 캐비닛
- 설치 유형 - 랙 마운트, 벽 마운트 또는 실외
- 랙 크기 - 19-인치, 1U, 2U 또는 맞춤 높이
- 섬유 개수 - 12, 24, 48, 72, 96, 144 또는 기타
- 어댑터 유형 - SC, LC, FC, ST, MPO/MTP
- 폴란드어 - UPC 또는 APC
- 섬유 유형 - 단일- 모드 또는 다중 모드
- 접합 트레이 유무에 관계없이 접합 -
- 로드 또는 언로드된 패널
- 케이블 진입 방향
- 피그테일 및 패치 코드 요구 사항
- 라벨링 및 포장 요구 사항
- 향후 확장 기대
검사 체크리스트: 도착 시 패널 확인
패널이 도착하면 빠른 수신 확인을 통해 현장에서 슬픔을 덜 수 있습니다. 명백히 셀 수 있는 것 외에도 공급업체가 가격을 맞추기 위해 가끔 다듬는 세부 사항을 확인하세요.
- 어댑터 수와 유형이 주문과 일치하고 광택(APC 또는 UPC)이 정확합니다.
- 로드된 경우 피그테일은 올바른 커넥터, 길이 및 섬유 유형이며 깔끔하게 장착됩니다.
- 스플라이스 트레이는 슬리브와 여유 용량을 포함하여 합의된 수만큼 존재합니다.
- 실외기의 하우징 재질 및 마감재 사양이 -과 일치합니다. 밀봉 및 IP 등급을 확인하세요.
- 케이블 글랜드, 장착 키트, 라벨 및 액세서리 팩이 모두 상자에 들어 있습니다.
- 삽입 손실 및 반사 손실 테스트 데이터는 약속된 곳에 제공됩니다.
빌드에 동일한 랙에 종단 장비가 포함된 경우 이 연습은패치 패널 및 스위치 설치현장-순서를 다룹니다.
자주 묻는 질문
Q: ODF와 파이버 패치 패널의 차이점은 무엇입니까?
답변: ODF(광 분배 프레임)는 종단, 접합, 패치 및 보관을 위한 광범위한 광케이블 관리 시스템인 반면, 광케이블 패치 패널은 일반적으로 유사한 연결 및 관리 작업을 수행하는 랙- 또는 벽면 장착 장치입니다. 이들 기능이 너무 많이 중복되어 용어가 함께 사용되는 경우가 많으며, 섬유 수가 적으면 구별이 거의 사라집니다.
Q: 로드된 파이버 패치 패널을 구매해야 합니까, 아니면 로드되지 않은 파이버 패치 패널을 구매해야 합니까?
A: 로드된 패널은 어댑터와 함께 제공되며 종종 피그테일이 장착되어 커넥터 유형이 고정되고 볼륨이 반복 가능할 때 현장 작업을 최소화합니다. 언로드된 패널은 사용자가 직접 채우는 빈 섀시로, 커넥터 유형이 사이트에 따라 다르거나 하나의 섀시를 비축하고 나중에 구성하려는 경우에 더 좋습니다. 어느 쪽을 선택하든 공급업체가 견적에 이를 명시하도록 하세요.
Q: 1U와 2U 광케이블 패치 패널 중에서 어떻게 선택합니까?
A: 랙 공간이 부족하고 작업이 대부분 사전 종료된 패치인 경우 1U를 선택하세요.- 동일한 패널에 스플라이스 트레이, 더 큰 피그테일 번들 또는 빈번한 재구성을 수용해야 하는 경우 2U로 전환하세요. - 추가 높이로 인해 어댑터 앞뒤에 작업 공간이 확보됩니다. 포트 수만으로 크기를 조정하지 마십시오.
Q: SC/APC 또는 LC/UPC를 선택해야 합니까?
A: 각진 광택이 반사 손실을 낮게 유지하는 PON, FTTH 및 대부분의 액세스 분배에는 SC/APC를 사용하십시오. 포트 밀도 또는 스위치- 및 트랜시버- 측 종단이 설계를 주도하는 경우 LC/UPC를 사용하십시오. 결정적인 요인은 기존 케이블과 장비가 이미 사용하고 있는 커넥터입니다. 패널은 이를 따라야 합니다.
Q: 파이버 패치 패널에는 몇 개의 포트가 있어야 합니까?
A: 현재 링크를 일치시키고 헤드룸을 남겨두세요. 소규모 사이트에는 포트가 12개 또는 24개 있는 경우가 많습니다. 통신실과 데이터 센터에는 일반적으로 48, 96개 이상의-밀도 패널이 필요합니다. 유용한 규칙은 현재의 광케이블과 현실적인 예비 용량을 실제 보유하고 있는 랙 공간과 비교하여 확인하는 것입니다.
Q: 슬라이딩 파이버 패치 패널은 언제 필요합니까?
A: 기술자가 빈번한 이동, 추가, 변경, 테스트 또는 계획된 업그레이드가 있는 스플라이스 트레이, 내부 라우팅 및 어댑터 - 랙에 정기적으로 액세스해야 하는 경우 슬라이딩을 선택하십시오. 수년 동안 손대지 않은 링크의 경우 고정 패널이 더 나은 가치입니다.
Q: 모든 광케이블 패치 패널에 스플라이스 트레이가 필요합니까?
A: 아니요. 사전-종단 처리된 케이블에는 트레이가 전혀 필요하지 않을 수도 있습니다. 현장 융합 접합이 수행되면 패널은 약간의 여유를 가지고 광섬유 수에 대해 충분한 트레이, 슬리브 및 여유 저장 공간을 가지고 있어야 합니다.
Q: MPO 패치 패널은 일반 FTTH에 적합합니까?
답변: 일반적으로 그렇지 않습니다. MPO/MTP는 고밀도 및 사전 종단된 백본과 데이터 센터 케이블링을 위해 존재합니다.- 일반적인 FTTH 액세스 포인트는 SC/APC 벽면 장착 ODF를 통해 더 잘 제공됩니다. MPO는 PON 액세스에 거의 필요하지 않은 비용과 복잡성을 추가합니다.
Q: ODF와 광케이블 터미네이션 박스의 차이점은 무엇입니까?
A: 파이버 터미네이션 박스는 일반적으로 액세스 가장자리에서 제한된 수의 파이버를 터미네이션하고 보호하기 위한 더 작은 엔클로저이며, ODF 또는 패치 패널은 랙이나 프레임에서 더 높은 밀도와 지속적인 패치를 위해 제작됩니다. 실제로는 벽걸이형 ODF와 분배 상자가 겹치는 낮은 개수에서는 선이 흐려집니다.
결론
올바른 광섬유 패치 패널은 광섬유 수보다 훨씬 더 일치합니다. 이는 설치 환경, 네트워크가 이미 사용하고 있는 커넥터 및 광택제, 접합 방법, 케이블 입구, 라우팅 공간, 유지 관리 방식 및 확장 공간에 적합합니다. 소규모 FTTH 사이트는 소형 벽면 장착형 ODF로 잘 작동됩니다. 데이터 센터는 고밀도 LC 또는 MPO 랙 패널 쪽으로 기울어져 있습니다.- 실외 케이블을 사용하는 통신실에는 일반적으로 적절한 트레이와 케이블 관리 기능을 갖춘 랙 ODF가 필요합니다.
주문하기 전에 환경과 주요 매개변수를 정의하고 이를 공급업체와 공유하며 도착 시 패널을 확인하세요. 이러한 원칙을 통해 설치가 쉽고, 유지 관리가 쉽고, 네트워크 수명 동안 신뢰할 수 있는 패널이 만들어집니다.
