광섬유 피그테일 선택 방법: 사양 및 구매자 가이드

두 개의 공급업체 데이터시트를 나란히 놓으면 둘 다 읽습니다.IL 0.3dB 이하, RL 50dB 이상. 둘 다 주문하고 동일한 ODF에 연결하면 측정된 링크 예산이 다를 수 있습니다. 두 개의 광섬유 피그테일 사양은 실질적으로 다른 제품을 설명하면서 동일한 제한을 인용할 수 있습니다. 측정 방법 없이 작성된 숫자는 사양이 아니기 때문입니다. 마케팅 주장입니다.

그 격차는 대부분의 배송 분쟁이 시작되는 곳입니다. 트레이가 닫히고 OTDR 추적이 고객 앞에 있으면 누구도 인용된 0.3dB가 참조 코드에 대해 측정되었는지 또는 무작위 결합 값으로 측정되었는지, 패널의 어댑터가 커넥터와 동일한 성능 등급에 있는지, 공장에서 등급을 매긴 최종{2}}검사 표준 버전을 소급하여 결정할 수 없습니다.

이 안내서에서는 피그테일이 무엇인지, 패치 코드와 어떻게 다른지는 설명하지 않습니다. 그 근거는 이미 우리의 메모에서 다뤘습니다.광섬유 변발과 패치 코드의 차이점. 다음은 사양에 속하는 9개 라인, 각 라인이 실제로 제어하는 ​​라인, 그 중 하나가 비어 있을 때 현장에서 발생하는 작업입니다.

아래의 모든 항목은 이러한 필드 중 하나에 매핑됩니다. RFQ에 9개가 모두 명시되어 있으면 두 공급업체가 동일한 제품을 인용하고 있는 것이므로 가격 비교가 의미가 있습니다. 4개라고 나오면 서로 다른 제품에 대한 견적을 비교하는 것입니다.

필드 이름은 쉬운 부분입니다. 실행 가능한 RFQ에는 구매자 요구 사항, 공급업체 응답 및 9개의 광섬유 피그테일 사양 각각에 대한 승인 증거를 설명하는 열이 하나가 아닌 세 개가 있습니다. 공급업체가 공백으로 둘 수 있는 필드는 사용자가 아닌 공장에서 결정하는 필드이기 때문입니다. 각 라인에 대해 어떤 승인 증거를 요구할 가치가 있는지는 이 기사의 나머지 부분에서 설정됩니다.

사양 라인 1 및 2: 단일 모드와 다중 모드 광섬유 피그테일 선택 및 커넥터 인터페이스

"싱글-모드"는 사양이 아닙니다. 표준 G.652D에 구축된 단일 모드 광섬유 피그테일은 G.657A2에 구축된 것과 다르게 작동합니다. G.657A2의 감소된 매크로벤드 감도는 더 단단한 코일링을 허용합니다. 트레이 형상으로 인해 느슨함이 섬유의 지정된 최소 굽힘 반경보다 훨씬 높게 위치할 수 있는 경우 G.652D가 정확하고 저렴한 답입니다. 코일이 해당 한계에 가깝게 강제되는 소형 FTTH 터미널 박스, 벽면 장착 인클로저 및 고밀도 카세트에서 G.657A1 또는 A2를 지정하면 프레임이 채워지면 추적하기 매우 어려운 간헐적인 온도 의존적 ​​동작을 생성하는 매크로벤드-손실 위험이 줄어듭니다.



두 개의 별도 질문이 다중 모드 측에서 하나로 축소됩니다. 기하학적 호환성이 첫 번째입니다. 50/125μm 광섬유(OM3, OM4, OM5)는 물리적으로 상호 연결되지만 62.5/125μm OM1에 결합하면 스플라이스 정렬만으로는 해결할 수 없는 코어-크기 불일치가 발생합니다. 모달 대역폭은 두 번째이자 독립적인 대역폭입니다. 혼합 등급으로 구축된 채널은 가장 낮은 유효 모달 대역폭으로 작동하므로 OM3 다중 모드 광섬유 피그테일을 조용히 포함하는 OM4 링크는 허용 가능한 것으로 가정하기보다는 실제 길이와 회선 속도에 대해 검증해야 합니다.

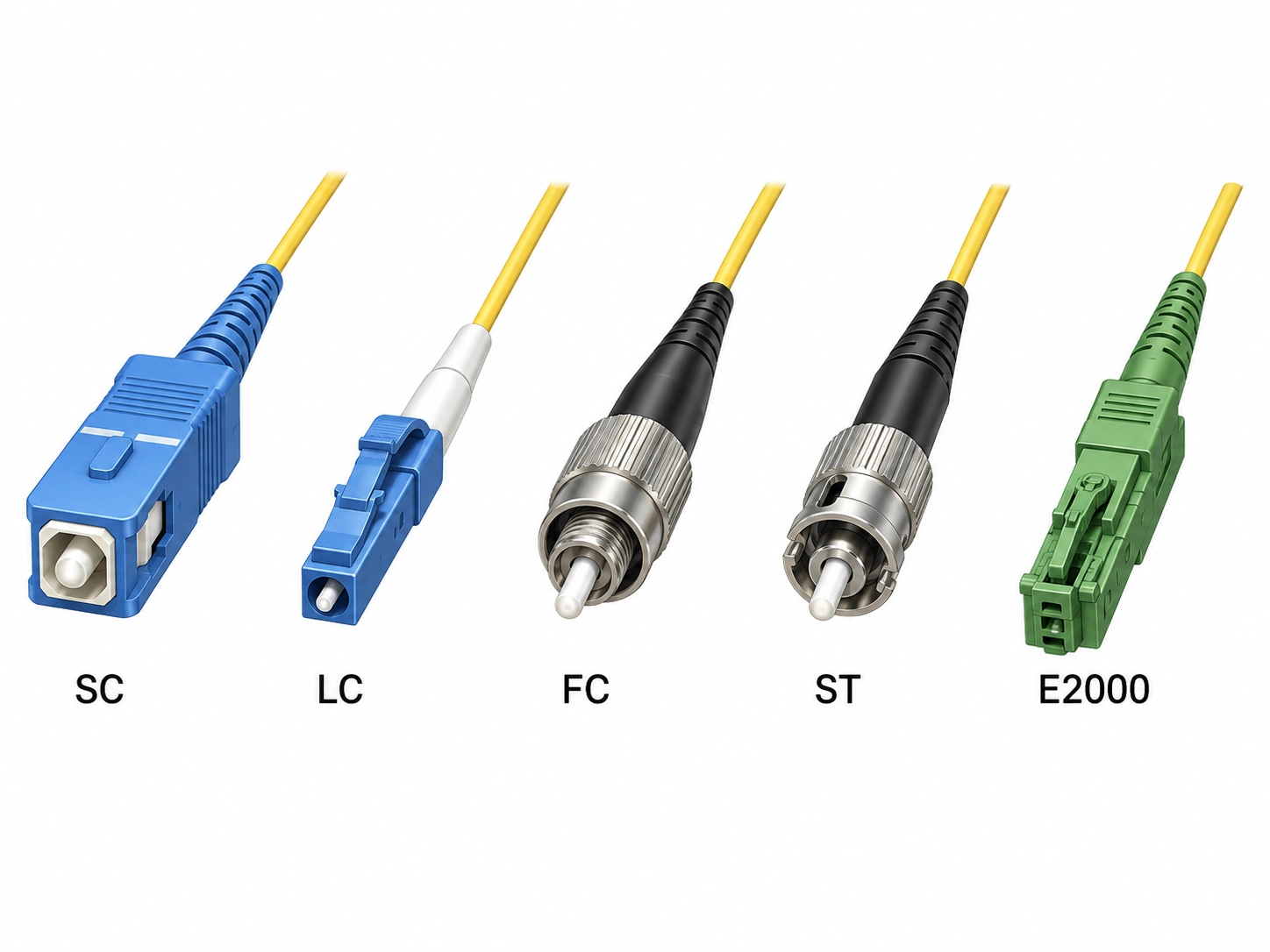

커넥터 선택은 광학적인 것보다 기계적인 것입니다. LC는 랙 장치당 포트 수를 두 배로 늘리고, SC는 GPON과 대부분의 FTTH 액세스 계층에서 표준으로 유지되며, FC는 테스트 및 측정과 이전 통신 프레임에서 유지되기 때문에 고밀도 패널을 지배합니다. 그것에서 벗어나기 전에,스레드 FC 인터페이스와 여전히 그 자리를 차지하고 있는 곳확인해 볼 가치가 있습니다. E2000은 폐쇄된 높은-반환-손실 인터페이스가 요구되는 곳에 나타납니다. 사양 라인에서 중요한 것은 커넥터 제품군과 함께 적용 가능한 IEC 61754 부품의 이름을 지정하는 것입니다. 이는 패널과 어댑터가 만들어진 결합 형상을 정의하는 것이기 때문입니다.

UPC 끝면은 돔형이며 해당 끝면과 평평하게 결합됩니다. APC 끝면은 8도로 연마되어 반사된 빛을 코어에서 클래딩으로 유도합니다. 실질적인 결과는 반사 손실입니다. 각진 인터페이스는 50~55dB 이상 영역 주변의 결합 및 물리적 접촉 인터페이스의 경우 60dB 이상 영역에서 지정되며, 반사 전력이 신호를 적극적으로 저하시키는 곳에서 차이가 가장 중요합니다. 이는 PON 및 FTTx 배포, CATV 오버레이, DWDM 및 아날로그 RF 전송을 의미합니다. 엔터프라이즈 LAN, 표준 디지털 데이터 링크 및 대부분의 단일{9}}모드 데이터 센터 채널의 경우, 트랜시버의 자체 반사율 허용 오차를 가정하는 것이 아니라 확인하는 경우 50dB 반사 손실 요구 사항을 충족하는 UPC 광섬유 피그테일로 충분합니다.

폴란드어 유형은 항목별 필드가 아니라-채널 전체 필드입니다. 피그테일, 어댑터, 패치 패널 포트 및 장비 인터페이스는 모두 동의해야 하며 RFQ에는 설치자가 알아차릴 것이라고 가정하기보다는 모든 광섬유 피그테일과 채널의 모든 어댑터에 대한 광택이 명시되어야 합니다. 각도 뒤에 있는 인터페이스 형상은 다음 분석에서 다루어집니다.APC 커넥터와 UPC의 차이점.

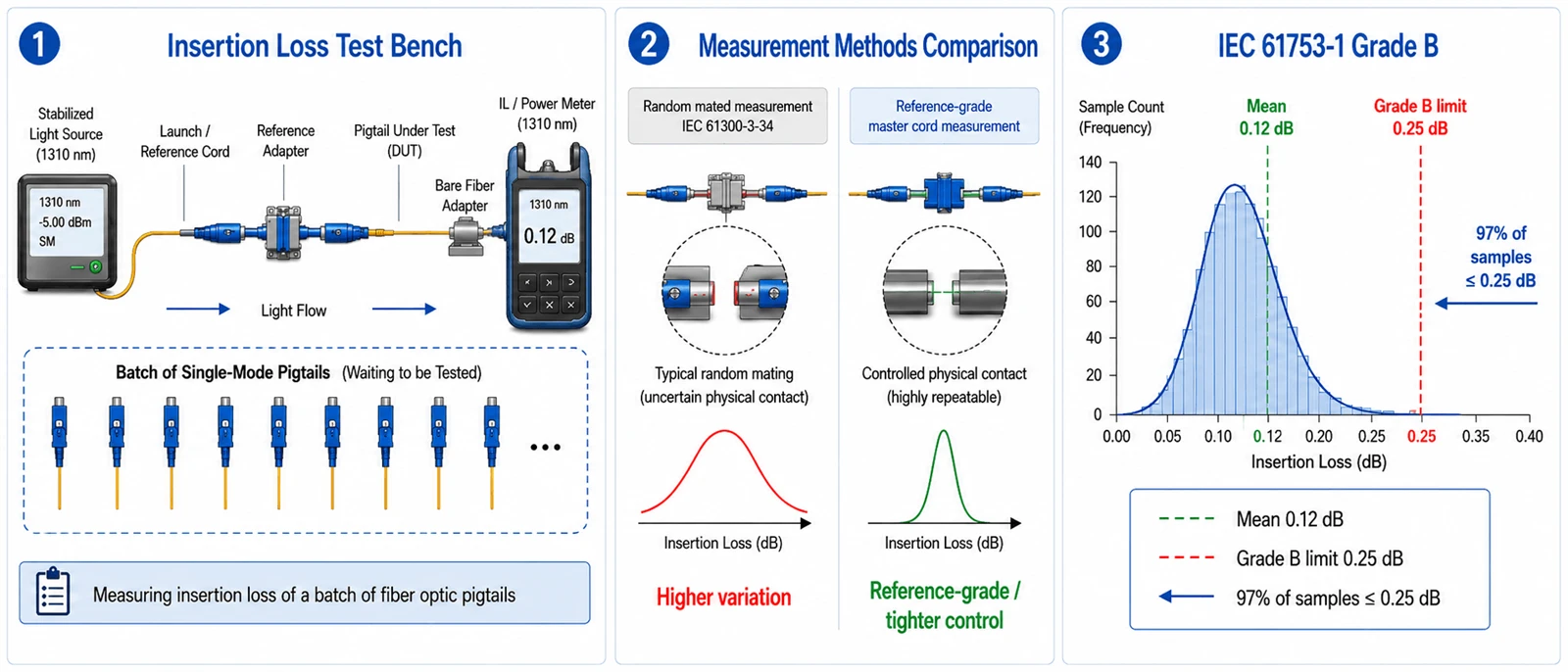

커넥터 쌍의 삽입 손실은 두 가지 방식으로 특성화될 수 있습니다. 기준-등급 마스터 코드(계량을 위해 정밀하게 조정되고 제어되는 커넥터)를 기준으로 측정하면 생산 커넥터는 좋은 수치를 생성합니다. 로 측정됨무작위 친구배치의 커넥터가 다른 커넥터와 결합되는 경우 두 개의 페룰의 핵심 위치가 더 이상 이상적인 파트너에 의해 보상되지 않기 때문에 분포가 넓어집니다. 두 숫자 모두 정직하고 동일한 숫자가 아니기 때문에 귀하가 인용하는 광섬유 피그테일 삽입 손실 표준이 인용하는 숫자보다 더 중요한 이유입니다.

IEC 61753-1은 IEC 61300-3-34로 고정된 측정 방법을 사용하여 무작위 결합 기반으로 감쇠 등급을 통계적으로 정의함으로써 모호성을 해결합니다. B 등급은 샘플의 최소 97%에 대해 평균 0.12dB 이하, 최대 0.25dB, 등급 C는 평균 0.25dB, C 등급은 최대 0.50dB, D 등급은 최대 1.0dB로 지정됩니다. 참조 코드에 대해 0.3dB로 통과하는 단일 샘플은 B등급을 충족하는 일괄 처리보다 훨씬 약한 설명입니다. 다른 승인 문서를 인용하는 것과 같은 방식으로 RFQ 라인에 현재 버전과 수정본을 포함하는 표준을 인용합니다.

더 잘 알아야 하는 공급업체의 데이터시트를 포함하여 한 가지 구별은 끊임없이 사라집니다.감쇠 등급과 반사 손실 등급은 하나가 아닌 두 개의 병렬 척도입니다.문자 등급 B, C 및 D는 삽입 손실을 나타냅니다. 반사 손실은 60dB 이상 결합으로 정의된 각진{1}}인터페이스 레벨을 사용하여 별도로 지정됩니다. 따라서 RFQ에 "등급 B"라고 적는 것은 반사율에 대해 전혀 언급하지 않으며 광섬유 피그테일은 공급업체가 구축하기로 선택한 반사 손실을 모두 수용하면서 등급 B를 충족할 수 있습니다. 둘 다 진술하십시오.

등급 B에는 제어된 코어 방향이 필요합니다.

B 등급을 일관되게 달성하려면 일반적으로 페럴 축을 기준으로 파이버 코어가 위치하는 위치를 제어해야 합니다. 이는 실제로 조립자가 페럴의 방향을 지정하고 고정하여 코어 편심이 알려진 방향으로 떨어지도록 함을 의미합니다. 그러한 단계가 없는 공급업체는 좋은 샘플을 생산할 수 있습니다. 좋은 것을 생산하는 것분포이는 다른 기능이므로 IEC 61755-3 시리즈의 2024 개정판에서 이러한 인터페이스에 대한 코어 편심 통계를 공식화했습니다.

어댑터는 측정된 연결의 일부입니다.

슬리브는 두 개의 페룰 동축을 고정하는 부분이므로 느슨한- 공차 어댑터는 프리미엄 광섬유 피그테일 자체가 경사에 있는 경우에도 조립된 연결이 의도한 감쇠 분포를 충족하지 못하게 할 수 있습니다. 구성요소가 아닌 결합된 연결로 확인하십시오. 들어오는 검사는 일반적으로 피그테일만 테스트하기 때문에 이를 놓치기 쉽습니다.

손실 수치 아래에는 이를 생성하는 기하학적 매개변수가 있습니다. 곡률 반경, 정점 오프셋(돔의 가장 높은 지점이 광섬유 축에서 얼마나 떨어져 있는지), 광섬유 높이, 페룰을 기준으로 한 광섬유의 돌출 또는 언더컷입니다. 그들은 함께 스프링 하중 하에서 두 개의 코어가 실제로 접촉하는지 여부를 결정합니다. 이는 설계 선택이 아닌 연마 공정 결과이므로 통제된 생산 라인과 하청 생산 라인을 구별하는 가장 빠른 방법입니다.

청결은 나머지 절반입니다. 종-면 오염은 설치된 광케이블 네트워크 고장의 주요 원인으로 업계 전반에 걸쳐 반복적으로 확인되고 있으며, 9μm 단일{3}}모드 코어에서 코어 영역에 있는 입자는 미미한 감쇠나 반사가 아닌 심각한 감쇠 또는 반사를 일으킬 수 있습니다. 또한 저하된 삽입 손실로 나타나기 전에 저하된 반사 손실로 나타나는 경향이 있으므로 일관성 또는 증폭된 시스템이 이미 마진을 소모하고 있는 동안 전력{5}}계 판독값이 사양 내에 있을 수 있습니다.

광학 성능이 중요하며 육안 검사만으로는 독립되지 않습니다.

IEC 61300-3-35의 2022년 제3판에서는 육안 검사가 감쇠 및 반사 손실 측정에 추가되며 이를 대체하지 않는다고 직접적으로 명시하고 있습니다. 더 나아가, 느슨한 잔해물을 제거했지만 여전히 육안 검사에 실패한 커넥터는 지정된 광학 성능을 충족하더라도 자동으로 거부되지 않습니다(IEC). 따라서 "시각적 오류 시 거부"라고 읽는 RFQ 조항은 현재 표준과 모순됩니다. 검사와 광학 적격성 평가, 광학 성능 관리를 통해 표준에 명시된 방식대로 허용 규칙을 작성합니다.

기준이 변경되었으므로 판 연도를 명시하세요.

제3판에서는 C 및 D 구역에 대한 검사 요구 사항을 삭제하고 A 및 B 구역 기준의 일부를 다시 작성했습니다. 따라서 날짜가 없는 "IEC 61300-3-35 준수"는 시행할 수 없습니다. 공급업체와 구매자가 서로 다른 규칙 세트에 따라 등급을 매길 수 있고 둘 다 진실을 말할 수 있기 때문입니다(플루크 네트웍스).

등급을 자동화하고 포장을 사양의 일부로 처리합니다.

사람의 합격/불합격 판단은 기술자, 주변광, 디스플레이에 따라 달라지므로 승인 결정을 재현할 수 없게 되며, 자동화된 이미지 분석은 배치 기록에 첨부할 수 있는 결과를 생성합니다. 포장은 보이는 것보다 중요합니다. 비밀폐 포장은-장기적인 청결을 보장하지 않으므로-미개봉을 깨끗한 것으로 읽어서는 안 됩니다. 더스트 캡 및 포장 방법은 광섬유 피그테일 사양 시트에 속하며, 공장 데이터가 얼마나 좋은지에 관계없이 결합 전 현장 검사는 필수입니다.

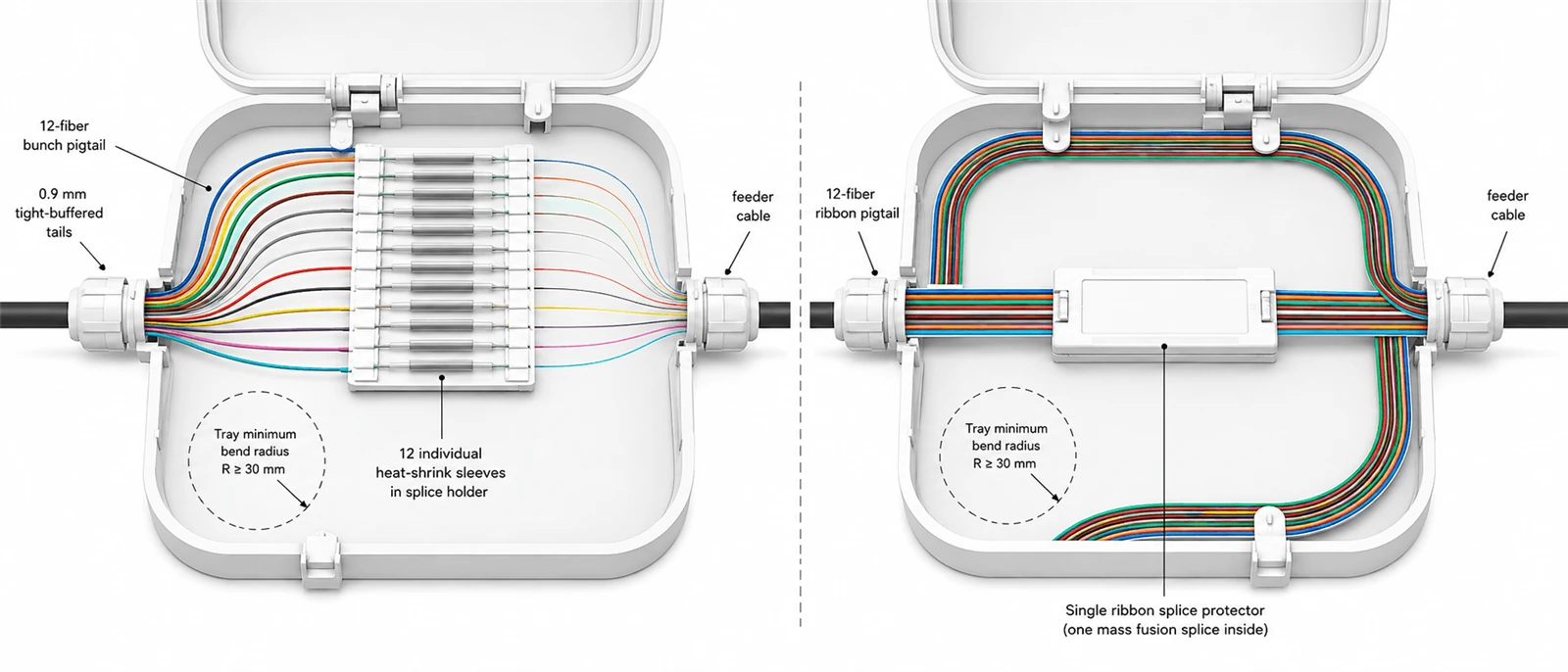

구조는 인클로저에 의해 선택됩니다. 0.9mm의 긴밀한-버퍼 구조는 제한된 트레이에서 경로를 지정하고 감아주기 때문에 스플라이스-트레이 작업의 기본값이며, 2.0mm 및 3.0mm 재킷 구조는 꼬리가 반복적으로 처리되거나 인클로저를 떠날 때 압착 및 인장 보호 기능을 추가합니다. 더 무거운 재킷은 작은 최소 반경을 중심으로 만들어진 트레이 내부에 감기기가 훨씬 더 어렵습니다. 이는 해당 규모까지 올라갈 수 있는 실질적인 한계입니다. 두 가지 스플라이스 방법 사이에는 실제 결정이 있습니다. 12개 광섬유 묶음 광섬유 피그테일 스플라이스는 개별적으로 혼합 또는 단계적 종단에 적합한 반면, 리본은 대량 융합으로 종단됩니다. 이는 규모 면에서는 훨씬 빠르지만 들어오는 쪽의 리본 파이버와 일치하는 스플라이스 보호 체제가 필요합니다. 개별 접합을 위해 종료된 공장에 리본을 주문하면 노동 절약이 노동 벌금으로 전환됩니다.

12 파이버 피그테일 색상 코드는 프로젝트 사양에 따라 TIA-598 또는 IEC 규칙을 따를 수 있습니다. "표준 색상"을 작성하는 대신 사양 행에 표준 이름을 지정하고 프레임에 이미 설치된 시퀀스와 비교하여 이를 확인하십시오. 두 가지 규칙에 따라 채워진 프레임은 향후 모든 오류 추적을 더 느리게 만들기 때문입니다. 그 검증은 첫 번째 결함이 아닌 ODF 승인 및 광케이블 관리에 속합니다.

길이는 습관적으로 가장 많이 채워지는 필드로, 선호도보다는 산술적이다. 스플라이스 지점에서 종단까지 라우팅 경로를 취하고, 트레이가 지정된 최소 굽힘 반경에서 코일을 감는 데 필요한 여유분을 추가하고 서비스 공차를 추가한 후 다음 표준 단계로 반올림합니다. 작업된 그림: 1.2m 경로, 명시된 최소 반경이 30mm(회전당 대략 0.19m의 섬유, 즉 0.38m)인 트레이의 두 코일에 종단에 0.1m를 더하면 1.68m가 되며 이는 2.0m 순서가 됩니다. 그 이하로 주문하면 광섬유가 굽힘 한계를 초과하여 트레이가 닫힌 후에만 나타나는 감쇠가 발생합니다. 그보다 훨씬 높게 주문하면 초과분으로 인해 카세트가 혼잡해져 나중에 작업을 방해하게 됩니다. 동일한 산술을 통해 인클로저 자체에 용량이 있는지 여부가 결정됩니다.패치 패널 및 인클로저 선택광섬유 피그테일 사양과 별도의 결정이 아닙니다.

재킷 선택은 무엇보다 화재 코드에 의해 결정됩니다. PVC는 일반적으로 제공되는 범용 재료이며, LSZH 광섬유 피그테일은 밀폐된 점유 공간의 연기 독성 및 불투명도가 규제되는 곳에 지정되고, 라이저 및 플레넘 목록이 시행되는 곳에 OFNR 및 OFNP 지정이 적용됩니다. 이는 성능 결정이 아닌 규정 준수 결정입니다. 요구 사항은 관할권 및 프로젝트 사양에 따라 다르기 때문에 자재 이름 대신 해당 지역의 건물, 전기 및 화재 규정에서 요구하는 목록을 작성하십시오.

표준 실내 광섬유 피그테일은 직접적인 실외 노출을 위해 제작되지 않았으므로 주문 후보다는 주문 전에 그렇게 말하는 것이 좋습니다. UV-안정성, 내후성-재킷과 온도 순환, 습기 유입 및 기계적 응력을 견디는 데 필요한 보강재가 부족합니다. "야외"도 하나의 조건이 아니며, 장갑과 방수는 서로 바꿔 쓸 수 있는 대답이 아닙니다. UV 노출은 재킷 화학 작용을 촉진하고, 고여 있는 물 또는 응축은 밀봉 및 유입 보호를 촉진하고, 설치류 및 기계적 충격 위험은 장갑을 구동하며, 온도 범위는 재료 선택과 어셈블리 테스트 자격을 결정합니다. 어셈블리가 보게 될 조건을 지정하고 구성을 따르십시오.

기계적 한계는 어셈블리 자체 번호와 동일한 라인에 속합니다. 외부 플랜트 트렁크 케이블에 대해 인용된 당김 장력 수치는 짧은 커넥터형 어셈블리로 전달되지 않습니다. 이 어셈블리의 제한 매개변수는 테일 케이블의 인장 등급과 종단 끝의 커넥터 유지력입니다. 주문하려는 특정 구성의 데이터시트에서 두 가지를 모두 요구하고 제품군이 아닌 SKU에 대해 요구합니다.

Telcordia GR-326-CORE는 이 제품 카테고리에서 가장 많이 인용되고 가장 잘못 적용되는 자격증입니다. 이는 단일 모드 광섬유를 연결하는 데 사용되는 커넥터와 이 커넥터로 만든 점퍼 어셈블리(Telcordia)에 대한 일반적인 요구 사항을 명시합니다. 현장 장착 가능 커넥터는 GR-1081에 따라 별도로 취급되며 커넥터 청소 제품은 GR-2923에 따라 별도로 취급됩니다.

그와 함께 가장 자주 인용되는 문서는 잘못 인용되었습니다.GR-1435-CORE는 "다중 광섬유 커넥터에 대한 일반 요구 사항"으로, 다중 모드가 아닌 다중 광섬유를 의미합니다.이는 MPO-스타일 어셈블리와 같은 다중-광 커넥터를 다루며 주제는 여전히 단일{2}}모드입니다. 많은 공급업체 문헌에서는 이를 GR-326의 다중 모드 대응으로 기록하고 구매자는 오류를 자신의 RFQ에 상속합니다. 공급업체가 다중 모드 광섬유 피그테일을 지원하기 위해 GR-326 문서를 제공하는 경우 GR-1435를 요청하는 것이 올바른 응답이 아닙니다. 이는 해당 제품군의 Telcordia GR 문서가 해당 제품을 다루지 않는다는 점을 인식하고 대신 IEC 성능 등급 및 배치 테스트 데이터에 대한 승인을 지정하는 것입니다.

자격 증빙과 납품 증빙은 동일한 문서가 아닙니다.

GR{3}}326 인증 보고서는 테스트 체제에서 살아남은 커넥터 설계를 설명합니다. 다음 달에 도착하는 릴에 대해서는 아무 말도 하지 않습니다. ISO 9001은 모든 배치가 광학 사양을 충족하는 것이 아니라 제조 프로세스가 문서화되고 관리됨을 인증하며, CE 및 RoHS는 시장-접근 및 물질 선언입니다. 귀하의 배송을 설명하는 것은 측정 방법, 파장, 샘플 기준 및 배치 식별자를 명시하는 배치와 연결된 테스트 기록입니다. 커넥터 설계를 네트워크 표준으로 승인할 때 타사 인증을 요청하세요. 광섬유 피그테일 주문 배송을 수락할 때 배치 기록을 요청하세요. 이 둘을 혼동하는 것은 구매자가 인상적인 인증서와 검증할 수 없는 릴을 갖게 되는 방식입니다.

동일한 9개 분야에서도 제품이 어디에 위치하는지에 따라 실질적으로 다른 광학적, 기계적 요구 사항이 발생합니다. 아래 두 열은 모두 일반적인 요구 사항이 아니라 명시된 가정에서 파생된 예시적인 시작 사양입니다.

가정과 그 가정이 성적을 산출하는 방법.GPON 열은 28dB의 클래스 B+ PON 예산, 대략 17.5dB를 소비하는 1:32 스플리터, 약 5dB의 광섬유 및 스플라이스 손실, 2개의 결합 커넥터 쌍을 가정합니다. 이로 인해 몇 dB가 할당되지 않은 채로 남게 되므로 C등급이면 충분하고 B등급 구매 마진을 지정하면 링크에 필요하지 않습니다. 데이터 센터 열은 의도된 속도 및 도달 범위에서 약 2.6dB의 채널 예산, 약 1.0dB의 광섬유 및 접속 손실, 0.6dB를 엔지니어링 마진으로 유지하고 4개의 결합 쌍이 나머지 1.0dB를 공유한다고 가정합니다. 이는 평균적으로 쌍당 0.25dB를 허용하며 등급 C는 헤드룸 없이 완전히 소비하는 반면 등급 B의 0.12dB 평균은 노화 및 재결합을 위한 여지를 남겨둡니다.{15}} 분할 비율, 쌍 수 또는 예약 마진을 변경하면 그에 따라 등급 추천도 변경됩니다. 등급은 지원서의 속성이 아닌 예산의 결과입니다.

우리 측에서는 9개 필드가 기록을 남기는 생산 단계에 매핑됩니다. 즉, 들어오는 광케이블 및 페룰 확인, 절단 및 청소, 온도 제어 경화를 통한 커넥터 조립, UPC 및 APC를 위한 별도의 연마 프로그램, 자동화된 단면-검사, 삽입 손실, 반사 손실, 연속성, 극성, 색상 순서 및 최종 라벨링 전 길이에 대한 광학 테스트입니다. 이러한 기록 중 어느 것이 요구할만한 가치가 있는지는 배포에 따라 다르며, 두 기록 간의 실제 차이점은 다음과 같습니다.FTTH, ODF 및 데이터 센터 환경항목별 데이터가 필요한지, 아니면 일괄 통계가 필요한지-결정하세요.

아홉 줄을 쓰세요. 4행에 반사 손실 요구 사항과 별도로 측정 방법 및 감쇠 등급을 명시하고, 5행에 개정 연도 및 적용되는 허용 규칙을 명시하고, 광택 유형을 항목별 항목이 아닌 채널{3}}전체 설명으로 만들고, 엔클로저에서 길이를 계산하고, 제품군이 아닌 SKU에 대한 인장 및 유지 수치를 요구합니다. 이것만으로도 이 제품 카테고리에서 발생하는 대부분의 배송 분쟁이 제거됩니다.

나머지는 보증보다는 문서를 요청하세요. 주문 시 이용 가능: 명시된 측정 방법이 포함된 데이터시트, 항목별 또는 -배치별 테스트 기록, 삽입 손실 및 반사 손실 보고서, 포장 목록 및 적합성 인증서. 당신은 할 수 있습니다배치 테스트 기록과 함께 자체 9{0}}라인 사양에 따라 테스트된 샘플을 요청하세요.. 9개의 필드를 보내면 우리가 푸시할 라인을 포함하여 동일한 형식으로 응답합니다. 전체 사양 옵션 및 사용자 정의 필드는광섬유 변발 제품 페이지.
