광섬유 네트워크를 계획할 때 한 가지 질문이 일찍 나타납니다.섬유 패치 패널 대 ODF랙 또는 통신실에 속하는 것이 무엇인지 결정하십시오. 짧은 대답은 -입니다.섬유 패치 패널주로 활성 장비에 가까운 작은 수의-~-광선을 종단 및 교차 연결해야 하는 경우ODF(광분배 프레임)더 많은 수의-백본 또는 피더 케이블에 융착 접합, 느슨한 보관, 케이블 고정 및 장기-배전 관리가 필요한 경우.
이러한 깔끔한 분할에는 모든 현장 기술자가 빠르게 학습할 수 있는 사항이 숨겨져 있습니다. 바로 두 제품군이 겹치는 것입니다. 일부 랙-마운트 패치 패널은 스플라이스 트레이와 함께 제공되며 일부 소형 ODF는 패치 이상의 기능을 수행합니다. 따라서 실제 질문은 "어떤 이름"이 아니라 "어떤 디자인 초점이 네트워크 위치, 광섬유 수, 케이블이 장치에 들어오고 나가는 방식과 일치하는지"입니다. 이 가이드에서는 처음에 올바른 장치를 지정할 수 있도록 차이점, 이들 사이의 회색 영역, 선택 매트릭스, 커넥터 선택 및 실제 프로젝트 구성을 다룹니다. 먼저 짧은 버전을 원하시면 여기를 참조하세요.ODF와 패치 패널의 핵심 차이점을 집중적으로 살펴봅니다..
파이버 패치 패널이란 무엇입니까?
파이버 패치 패널은 고정된 어댑터 세트로 들어오는 파이버를 종료하고 기술자에게 패치 코드를 위한 깔끔한 전면 인터페이스를 제공합니다. 구조화된 케이블이 스위치, 라우터, 미디어 변환기 및 광 트랜시버로 연결되는 점퍼와 만나는 지점입니다. 대부분의 패널은 1U, 2U 또는 4U 높이의 표준 19{6}}인치 랙에 장착되지만, 소형 캐비닛에는 벽 장착 인클로저가 일반적입니다.

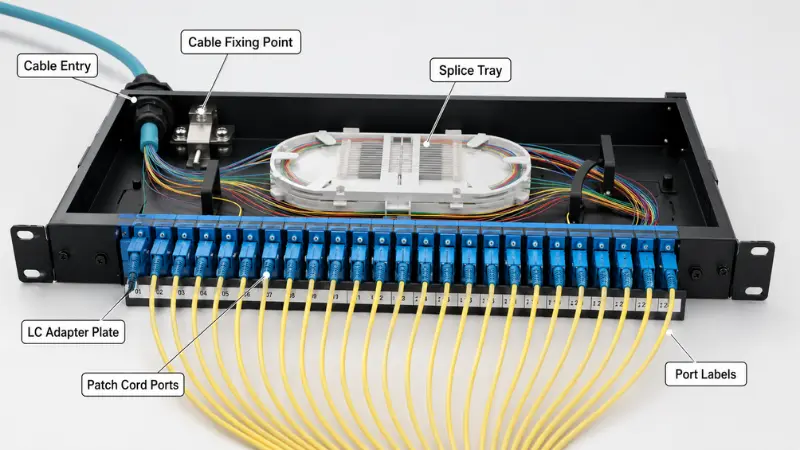

일반적인 패널 내부에는 어댑터 플레이트(LC, SC, FC, ST 또는 MPO/MTP), 케이블 입구 및 고정 지점, 전면 및 후면 점퍼 관리, 라벨 스트립 및 많은 모델의 - - 들어오는 케이블에 피그테일을 연결하기 위한 작은 스플라이스 트레이가 있습니다. 매일 패치 패널의 작업은 이동, 추가 및 변경입니다. 즉,-영구 케이블을 방해하지 않고 링크를 다시 패치합니다. 이것이 바로 딥 슬랙 스토리지보다 전면 액세스와 명확한 포트 번호 지정이 더 중요한 이유이기도 합니다.
일반적인 패치 패널 유형
- 고정 패널고정 플레이트의 - 어댑터; 최저 비용, 안정적인 링크에 적합합니다.
- 슬라이딩(서랍) 패널- 더 쉽게 재종료하고 검사할 수 있도록 트레이가 앞으로 당겨집니다.-
- 고밀도-LC 패널- LC의 1.25mm 페룰 크기가 SC의 절반 크기이므로 대부분의 이중 포트를 1U로 압축합니다.
- MPO/MTP 카세트 패널- 40G/100G/400G 링크용으로 사전 종료된 12개 또는 24개 파이버 트렁크를-분리합니다.
- 사전-종료 및 접합-로드된 패널빠른 배포를 위한 - 공장 커넥터 또는 현장에서 접합할 준비가 되어 있는 공장에서 설치된- 피그테일.
패치 패널은 데이터 센터 랙, 기업 네트워크실, 서버 캐비닛, 바닥 분배 지점 등 활성 장비 가까이에 위치합니다. 랙-레벨 패치 작업인 경우 일반적으로 1U 또는 2U 패널만 있으면 됩니다. 실용적인 측면패널을 장착하고 스위치에 배선간단하고 올바른 것을 선택하는 것입니다LC 어댑터포트 밀도가 유일한 실제 결정인 경우가 많습니다.
ODF(광 분배 프레임)란 무엇입니까?
ODF는 단순히 패치를 적용하는 것이 아니라 케이블을 가져오고, 보호하고, 결합하고, 배포-하기 위해 구축된 구조화된 광케이블 관리 지점입니다. 일반 패널에 비해 더 많은 광섬유 수와 외부-플랜트 또는 백본 케이블의 전체 수명을 중심으로 설계되었습니다. 즉, 케이블 고정 및 접지, 피그테일 융착 접합, 느슨한 보관, 체계적인 라우팅, 라벨링 및 유지 관리 액세스가 하나의 프레임에 있습니다.

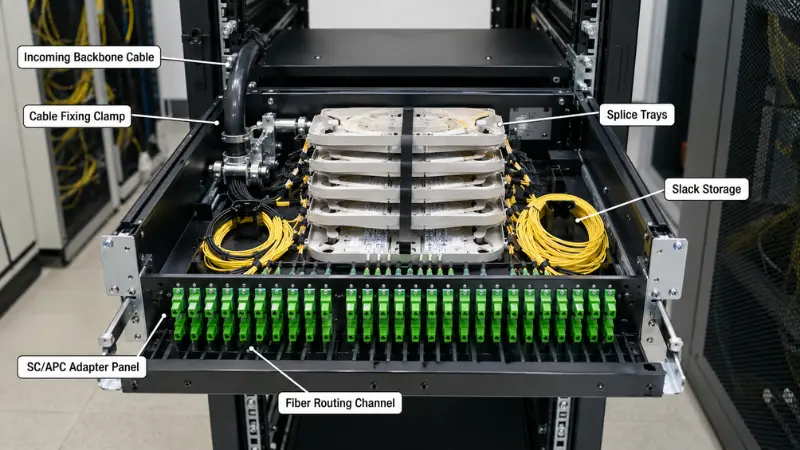

일반적인 ODF에는 어댑터 패널, 다중 스플라이스 트레이, 전용 라우팅 채널 및 여유 보관함, 케이블{0}}고정 클램프 및 케이블 강도 부재용 접지 지점, 보호 커버 또는 밀폐된 프레임, 명확한 번호 지정 방식이 포함됩니다. 이것이 중요한 이유는 물리적입니다. 96F 또는 144F 느슨한-튜브 피더 케이블이 강철 또는 아라미드 강도 부재와 함께 도착하여 잡아당기는 힘이 섬유에 도달하지 않도록 고정해야 합니다. 그런 다음 각 섬유는 피그테일에 융착-접합되고 굽힘 반경이 보호된 상태로 감겨집니다. 작은 패치 패널로는 안전하게 작업할 수 있는 곳이 없습니다.
일반적인 ODF 유형
- 랙-마운트 ODF-은 19인치 랙에 맞습니다. 통신실 및 OLT 캐비닛의 주력 제품입니다.
- 벽걸이형-ODF- 바닥 공간이 제한된 소규모 배포 지점의 경우.
- 플로어 스탠딩-ODF중앙 사무실 및 대규모 POP 사이트를 위한 - 고용량- 프레임입니다.
- 모듈형 ODF / ODF 캐비닛- 네트워크가 성장함에 따라 결합, 분배기 및 분배 모듈이 결합됩니다.
통신 중앙 사무실, FTTH 접속실, ISP 장비실, POP 사이트, 메트로 및 백본 배포, 건물 주요 배포실에서 ODF를 볼 수 있습니다. 필요한 가장 명확한 신호는 수신되는 높은-카운트 케이블입니다.융합 접합말하자면, 땋은 머리로 끝나는 것,SC 어댑터, 수년간의 서비스 기간 동안 여유와 보호를 제공합니다. 절충안의 중립적 배경을 위해{1}}FOA의 개요는 다음과 같습니다.외부-공장 접합 및 종료확실한 참고 자료입니다. 그리고 ODF는 여러 가지 장착 스타일로 제공되기 때문에 -많은 최초-구매자를 당황하게 만드는 - 읽어볼 가치가 있습니다.광 분배 프레임의 주요 유형프레임 크기를 조정하기 전에

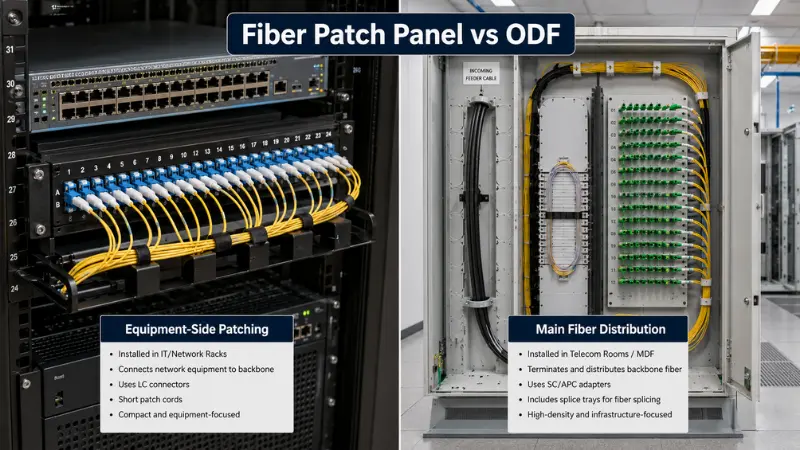

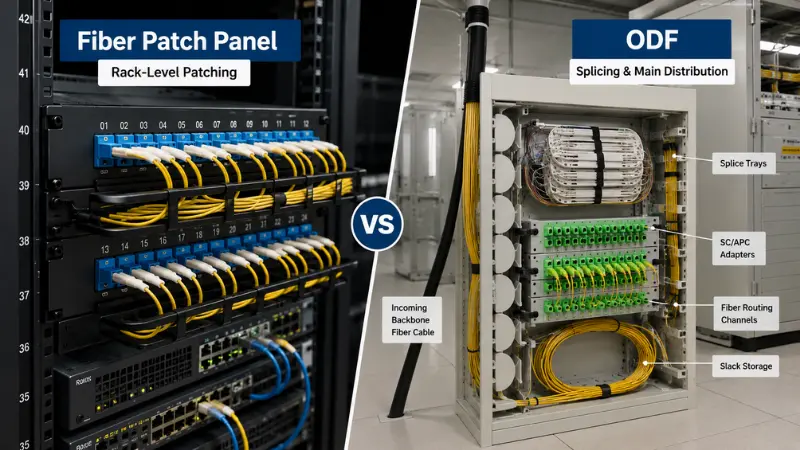

파이버 패치 패널과 ODF: 실제 차이점
둘 다 광케이블을 관리하지만 설계 우선순위는 서로 다른 방향으로 진행됩니다. 아래 표는 일반적인 단문-보다 한 단계 더 나아간 것입니다.
| 비교점 | 섬유 패치 패널 | ODF |
|---|---|---|
| 주요 디자인 초점 | 종료 및 교차-연결(패치) | 종료, 접합, 보호, 라우팅, 배포 |
| 일반적인 네트워크 위치 | 장비-측면, 랙 및 캐비닛 내부 | 주요 배전실 : 통신실, FTTH실, 중앙국, POP |
| 일반적인 섬유 수 | 12F–48F | 48F~144F 이상 |
| 접속 용량 | 선택 사항, 제한된 트레이 공간 | 다중 트레이; 디자인의 핵심 부분 |
| 물리적 구조 | 소형 1U–4U 또는 월 박스 | 더 큰 프레임, 종종 밀폐되어 보호됨 |
| 케이블 인입 및 고정 | 기본 스트레인 릴리프 | 강도부재용 중고정, 접지 |
| Slack 및 라우팅 | 최소 | 전용 Slack 스토리지 및 라우팅 채널 |
| 전면/후면 액세스 | 전면-접근 패치 | 스플라이스 및 패치를 위한 전면 및 후면 접근 가능 |
| 설치 | 랙 또는 벽 | 랙, 벽, 바닥 또는 캐비닛 |
| 확장 방법 | 포트 및 U-공간으로 인해 제한됨 | 모듈과 트레이를 추가합니다. 성장을 위해 구축됨 |
| 유지 | 빠른 패치 변경 | 체계적인 장기-접속 및 패치 관리 |
| 상대 비용 | 포트당 더 낮음 | 개수가 많을수록 더 높지만 더 적은 단위 |
경계가 흐려지는 곳: 기능적 중복?
"패치 패널=패치만" 및 "ODF=접합만"을 처리하면 결국 오해를 받게 됩니다. 많은 랙-마운트 패치 패널에는 스플라이스 트레이가 포함되어 있으며 작은 ODF는 대부분 패치에 사용될 수 있습니다. 정직한 설명은 강조에 관한 것입니다. 패치 패널은 컴팩트한 공간에서 장비 측면 점퍼 관리에 최적화되어 있는 반면, ODF는 케이블 인입, 접속 보호, 느슨한 보관 및 지속되어야 하는 구조화된 배포에 최적화되어 있습니다. 사양 시트를 비교할 때 어댑터 개수뿐만 아니라 내부 구조- 트레이 개수, 여유 용량, 케이블-고정 하드웨어-도 읽어보세요. 두 장치는 모두 "48 포트"라고 할 수 있으며 완전히 다른 작업을 위해 구축될 수 있습니다.
ODF 대 섬유 패치 패널 대 섬유 배포 상자
세 번째 제품인 광섬유 분배 상자 또는 터미널 상자는 비교를 모호하게 만듭니다. 대충:
- 섬유 패치 패널- 랙-레벨 종료 및 장비 근처 패치.
- ODF- 주요-배포-레벨 종료, 접합, 보호 및 중간{3}}~-광선 개수에 대한 라우팅.
- 광섬유 분배 / 터미널 박스- 최종 사용자에게 더 가까운 소형, 주로 벽에 장착되는- 또는 기둥에 장착되는- 인클로저로, 주로 실외용으로 사용되며{3}}스플리터도 수용할 수 있습니다.
한 네트워크에서는 메인 룸의 ODF, 장비 랙의 패치 패널, 그리고 세 가지를 모두 볼 수 있습니다.터미널 및 배전함건물 입구나 각 층에 있습니다. 경계가 여전히 모호하게 느껴진다면섬유 유통 제품의 차이점읽어 볼 가치가 있습니다.
선택 방법: 단계별-별-과정?
-
네트워크 위치 식별
- 장비측(스위치 및 OLT 옆)은 패치 패널을 기울입니다. 외부 케이블을 수신하는 주요 배포 지점은 ODF를 기울입니다.
-
현재 및 미래의 섬유 수 확인
- 12F~24F는 소규모 캐비닛 및 바닥 분산에 적합하고, 48F는 기업 백본 및 소규모 회의실에 일반적이며, 96F~144F+는 FTTH OLT 룸, POP 사이트 및 중앙 사무실을 가리킵니다.
-
융착접합이 필요한지 여부를 결정합니다.
- 느슨한-튜브 피더 케이블을 열어 고정하고 피그테일에 접합해야 하는 경우 ODF 영역인 실제 접합-트레이 용량과 여유 저장 공간-이 필요합니다.
-
커넥터 및 광택 유형 확인
- 기존 플랜트와 일치해야 합니다. 고밀도 랙용 LC/UPC-, 대부분의 PON 및 액세스 작업용 SC/APC.
-
설치공간을 확인하세요
- 1U–2U 랙 또는 좁은 공간을 위한 월 박스; 용량이 공간보다 중요한 랙, 벽 또는 바닥 ODF.
-
케이블 삽입 및 고정 계획
- 후면, 측면, 상단 또는 하단 입구는 클램프, 스트레인 릴리프 및 장갑 케이블 또는 OSP 케이블 접지와 함께 현장과 일치해야 합니다.
-
예비 확장 용량
- 이제 예비 어댑터 슬롯과 트레이 공간이 나중에 전체 장치를 교체하는 것보다 훨씬 저렴합니다.
파이버 패치 패널과 ODF 선택 매트릭스
| 프로젝트 조건 | 더 나은 선택 | 왜 |
|---|---|---|
| 스위치 옆에 1U 랙 패치 적용 | 섬유 패치 패널 | 컴팩트한 전면-접근 점퍼 관리 |
| 몇 개의 스플라이스만 있는 48F 분기 | 접합-로드된 패치 패널이면 충분할 때가 많습니다 | 제한된 접합은 트레이-장착 패널에 맞습니다. |
| 전체 접합이 포함된 96F–144F 피더 케이블 | ODF | 트레이 용량, 여유 보관, 케이블 고정 및 접지 |
| FTTH 통신 / OLT 룸 | ODF | 피더 및 유통 관리, SC/APC 밀도 |
| 소규모 사무실 또는 단층 링크 | 섬유 패치 패널 | 낮은 복잡성, 낮은 섬유 개수 |
| 백본 및 장비 랙 | 둘 다 | 주배전용 ODF, 패널 장비-측 |
| 사전 종료된-MPO/MTP 트렁크 | MPO/MTP 카세트 패치 패널 | 현장 접합 없음; 빠르고 높은-밀도 돌파 |
커넥터 및 폴란드어: LC, SC, MPO 및 UPC 대 APC
어댑터와 광택 선택은 패널-대-ODF 질문 자체보다 더 중요한 경우가 많습니다. 왜냐하면 기존 공장과 일치해야 하기 때문입니다. LC는 고밀도 랙과 데이터 센터를 지배합니다. - 1.25mm 페룰을 사용하면 1U 패널이 96개 이상의 파이버를 전달할 수 있으므로 LC가 기본 이중 커넥터입니다.ANSI/TIA-568 구조적 케이블링. SC는 FTTH 및 통신 액세스의 필수 요소입니다. 2.5mm 페룰과 푸시{2}}풀 래치는 견고하고 현장에서 다루기 쉬우며, SC/APC는 후면 반사를 매우 낮게 유지해야 하는 모든 곳에서 일반적입니다. FC는 여전히 테스트 장비와 일부 레거시 또는 높은 진동 설정에 나타나는 반면, MPO/MTP는 40G/100G/400G 링크 뒤에 미리 종료된 트렁크를-운반합니다. 실제적인 밀도 절충안은{10}}이 비교에서 설명됩니다.고밀도 케이블링의 LC 및 MTP/MPO-.
폴란드어는 사람들이 오해하는 부분입니다. PC와 UPC 페룰은 물리적 접촉을 통해 손실을 줄입니다. APC 페룰은 8도 각도를 추가하므로 반사된 빛이 소스를 향해 직선으로 돌아가는 대신 클래딩으로 향하게 됩니다.FOA의 커넥터 참조설명합니다. 이로 인해 APC는 PON, RF/CATV 비디오 및 높은-비트 전송률 단일{2}}모드 링크 -에 적합하지만 APC 커넥터를 UPC 커넥터에 결합해서는 안 됩니다. 각지고 평평한 끝면이 장착되지 않고 손실 스파이크가 발생하며 페룰이 손상될 수 있습니다. 경로당 하나의 연마를 계획하십시오. 자세한 내용은 이 가이드를 참조하세요.PC, UPC 및 APC 광택 유형그리고 헌신적인SC/APC 커넥터개요.
실제 프로젝트 구성 예
24포트 기업용 랙
플로어 네트워크룸에서는 몇 개의 스위치만 라이저 광섬유에 연결하면 됩니다. 1U, 24-포트 LC/UPC 패치 패널 -은 미리-접속되거나 작은 트레이에 접합된 피그테일 -로 여유 공간이 있는 깨끗한 전면 액세스 패치를 제공합니다. 여기서 ODF는 공간과 비용을 낭비하게 됩니다.
144F FTTH 통신실
들어오는 피더 케이블은 프레임에 고정 및 접지되고, 각 광섬유는 SC/APC 피그테일에 융합 접합되고, 슬랙은 굴곡 반경이 보호된 상태로 감겨 있으며, 패치 코드는 OLT에 연결됩니다. 수년간 관리해야 할 스플라이스 트레이, 라우팅 및 144개 종단을 갖춘 랙-장착형 ODF는 여러 개의 작은 패널을 쌓는 것보다 사용하기가 훨씬 쉽습니다. 가까운PLC 스플리터유통 네트워크에 공급; 수동적인 측면을 소싱하는 경우 이FTTH 수동 부품가이드는 유용한 체크리스트입니다.
데이터 센터 트렁크 케이블링
40G/100G 링크는 카세트 패치 패널로 구분된 사전 종료된-MPO/MTP 트렁크에서 실행됩니다. 우선 순위는 포트 밀도, 극성 및 표준-기반 구조적 케이블링 - 접합이 아닌 - 하의 깔끔한 라우팅이므로 여기에서 패널이 ODF를 능가합니다.
빌딩 백본(계층형 디자인)
주 장비실은 ODF를 사용하여 바닥 사이에 라이저 광섬유를 종단하고 분배합니다. 각 층은 로컬 스위치 연결을 위해 패치 패널을 사용합니다. 백본은 안정적으로 유지되고 패치는 유연하게 유지됩니다. - 이는 일반적으로 다층 건물에 대한 가장 유지 관리하기 쉬운 답변입니다.-
구매 전-체크리스트: 포트, 어댑터, 접속 트레이 및 랙 크기
| 매개변수 | 왜 중요한가요? | 패치 패널 초점 | ODF 초점 |
|---|---|---|---|
| 파이버/포트 수 | 용량 및 헤드룸 설정 | 오늘 12~48F, 추가 여유분 | 48–144F+(모듈룸 포함) |
| 어댑터 및 광택제 | 식물과 일치해야 함 | LC/UPC 밀도 | PON용 SC/APC 및 LC |
| 접합-트레이 용량 | 관절을 보호하고 저장합니다. | 종종 작은 트레이 하나 | 개수에 맞게 크기가 조정된 여러 트레이 |
| 마운트/랙 유형 | 공간에 딱 맞는 | 1U–2U 또는 벽 | 랙, 벽, 바닥 또는 캐비닛 |
| 케이블 인입 및 고정 | 섬유에 스트레스를 가하지 않습니다. | 가벼운 스트레인 릴리프 | OSP 케이블용 클램프 및 접지 |
| 굽힘-반경 제어 | 손실과 신뢰성 | 깔끔한 점퍼 라우팅 | 라우팅 링 및 여유 스토리지 |
| 라벨링 | 유지보수 오류 감소 | 전면 포트 라벨 | 전체 포트 및 스플라이스 번호 매기기 |
| 확장 헤드룸 | 전체 교체 방지 | 여유 공간- | 여유 슬롯 및 트레이 공간 |
일반적인 실수 - 및 그로 인해 발생하는 비용
-
포트 수로만 구매
- 두 개의 "48포트" 장치는 내부가 완전히 다를 수 있습니다. 느슨해지거나 트레이가 없고 유지 관리가 어려운 패널이 생길 수 있습니다.
-
-
무거운 접합에는 일반 패치 패널 사용
- 트레이가 넘치고, 광케이블이 한계를 넘어 휘어지며, 접속 보호 기능이 나중에 손실 또는 간헐적인 링크로 나타나 - 문제를 겪습니다.
-
-
케이블 진입방향 무시
- 사이트 레이아웃에 맞지 않는 항목은 광섬유에 부담을 주고 설치를 느리고 지저분하게 만듭니다.
-
-
계획 없이 커넥터와 광택제 혼합
- APC-와-UPC 불일치만으로 단일{2}}모드 링크의 반사 손실이 발생할 수 있습니다. LC/SC 및 UPC/APC를 미리 결정하고 이 보기를 통해 어떻게 종료할지 평가해 보세요.빠른 커넥터와 융합 접합.
-
-
확장 헤드룸을 남기지 않음
- 개수가 늘어나면 예비 슬롯이나 트레이 공간이 없는 전체 장치는 장치를 추가하는 대신 전체를 교체하는 것을 의미합니다.
FAQ
Q: ODF는 파이버 패치 패널과 동일합니까?
A: 아니요. 기능은 중복되지만 패치 패널은 장비-측 종단 및 패치용으로 제작된 반면 ODF는 접합, 케이블 보호, 여유 저장 및 장기적으로 구조화된 배포를 추가합니다.
질문: ODF 대신 파이버 패치 패널을 사용할 수 있습니까?
A: 그렇습니다. 섬유 수가 적고 접합이 거의 또는 전혀 없는 단순 링크의 경우입니다. 개수가 많고, 들어오는 공급 케이블이 많거나 융착 접합이 심한 경우에는 ODF가 더 안전한 선택입니다.
Q: 모든 광케이블 패치 패널에는 스플라이스 트레이가 포함되어 있습니까?
A: 아니요. 대부분은 사전 종단 또는 점퍼 사용을 위한 어댑터-전용입니다. 다른 것들은 연결-용 트레이가 장착되어 있습니다. 가정하기 전에 사양을 확인하세요.
Q: ODF와 파이버 분배 상자의 차이점은 무엇입니까?
답변: ODF는 일반적으로 실내 및 랙- 또는 바닥에 장착되는-더 큰 기본 배포 프레임입니다. 분배 상자는 분배기를 수용할 수도 있는 가입자에 더 가까운 더 작은 옥외용{4}}등급 인클로저입니다.
Q: ODF는 FTTH 네트워크에서만 사용됩니까?
A: 아니요. ODF는 중앙 사무실, ISP실, 대도시 및 기업 백본에서 일반적으로 사용됩니다. -케이블 수가 많은-곳에서는 터미네이션, 접합 및 배포가 필요합니다.
Q: SC 또는 LC 어댑터를 선택해야 합니까?
A: 식물을 맞춰보세요. 고밀도 랙 및 데이터 센터용 LC- FTTH 및 통신 액세스용 SC(주로 SC/APC)입니다.
질문: 19인치 랙에 ODF를 설치할 수 있습니까?
답: 그렇습니다. 랙-장착형 ODF는 통신실 및 OLT 캐비닛의 표준입니다. 다른 공간에는 벽과 바닥 버전이 존재합니다.
Q: 데이터 센터에는 어느 것이 더 좋습니까?
A: 일반적으로 랙-레벨 패치를 위한 광케이블 패치 패널 - LC 또는 MPO/MTP -이며, 대규모 백본 배포 영역에 접속 및 보호가 필요한 경우에만 ODF가 사용됩니다.
Q: 48 파이버에서는 패치 패널을 선택합니까, 아니면 ODF를 선택합니까?
A: 접합에 따라 다릅니다. 접합이 거의 또는 전혀 없고 공간이 협소하여 접합-로드되었거나 사전에{2}}종단된 패치 패널을 가리킵니다. 특히 96F로 성장할 것으로 예상되는 경우 전체 접합, 느슨함 및 접지 지점이 48F ODF -에 필요한 수신 공급 케이블입니다.
Q: 구매하기 전에 무엇을 확인해야 합니까?
A: 파이버 및 포트 수에 헤드룸, 어댑터 및 광택 유형, 스플라이스-트레이 용량, 마운트 유형 및 랙 장치, 케이블 입구 및 고정, 굴곡-반경 제어 및 라벨링 구성표가 포함됩니다.
작업이 클린{0}}랙 수준 패치라면 광케이블 패치 패널이 실용적이고 비용 효율적인 선택입니다.- 접합, 보호, 여유 저장 및 수년간의 배포 관리가 필요한 다수의-수 또는 수신 백본 케이블을 종단하는 경우 ODF가 그 자리를 차지합니다. 대규모 네트워크는 일반적으로 -주 배포용 ODF와 패치 패널 장비-측면을 모두 실행합니다. 무엇을 지정하든 주문하기 전에 개수와 헤드룸, 어댑터 및 광택 유형, 접속 용량, 마운트 및 랙 크기, 케이블 입구를 확인하여 장치가 현재 설치와 내년 성장에 모두 적합하도록 하십시오.
