광섬유 분전반, 단자함, 분전함, ODF 프레임의 차별화 분석
이 네 가지는 유사한 특성을 가지고 있으며 주로 기본 기능에 반영되어 있습니다.
1. 고정 및 보호
광섬유 케이블이 테일 케이블과 융합된 후 케이블의 외부 피복을 기계적으로 고정하고 접지선 보호 장치를 설치하며 보호를 위해 끝과 섬유를 그룹화하여 케이블과 코어가 손상되지 않도록 할 수 있습니다.
2. 할당 기능
테일 케이블의 커넥터를 어댑터에 삽입하면 어댑터 반대편의 광 커넥터와 광 경로 연결이 이루어집니다. 어댑터와 커넥터는 유연한 연결 및 분리 요구 사항을 충족해야 하며 광 경로는 자유롭게 조정 및 테스트할 수 있어야 합니다.
3. 용접 기능
광섬유 케이블의 광섬유를 테일 케이블과 융합하고, 잉여 광섬유를 코일로 저장하고 융합 연결부를 보호할 수 있습니다.
4. 저장 기능
랙 사이에 다양한 교차 연결된 광케이블을 수용할 수 있어 케이블을 질서 있고 깔끔하게 보관할 수 있습니다. 광섬유 분배 프레임의 내부는 광섬유 케이블 라인이 명확하게 라우팅되고 쉽게 조정되며 최소 굽힘 반경 요구 사항을 충족할 수 있도록 충분한 공간과 합리적인 방법으로 설계되어야 합니다.
네 가지의 차별화 특성은 주로 서로 다른 애플리케이션 환경에 있습니다.

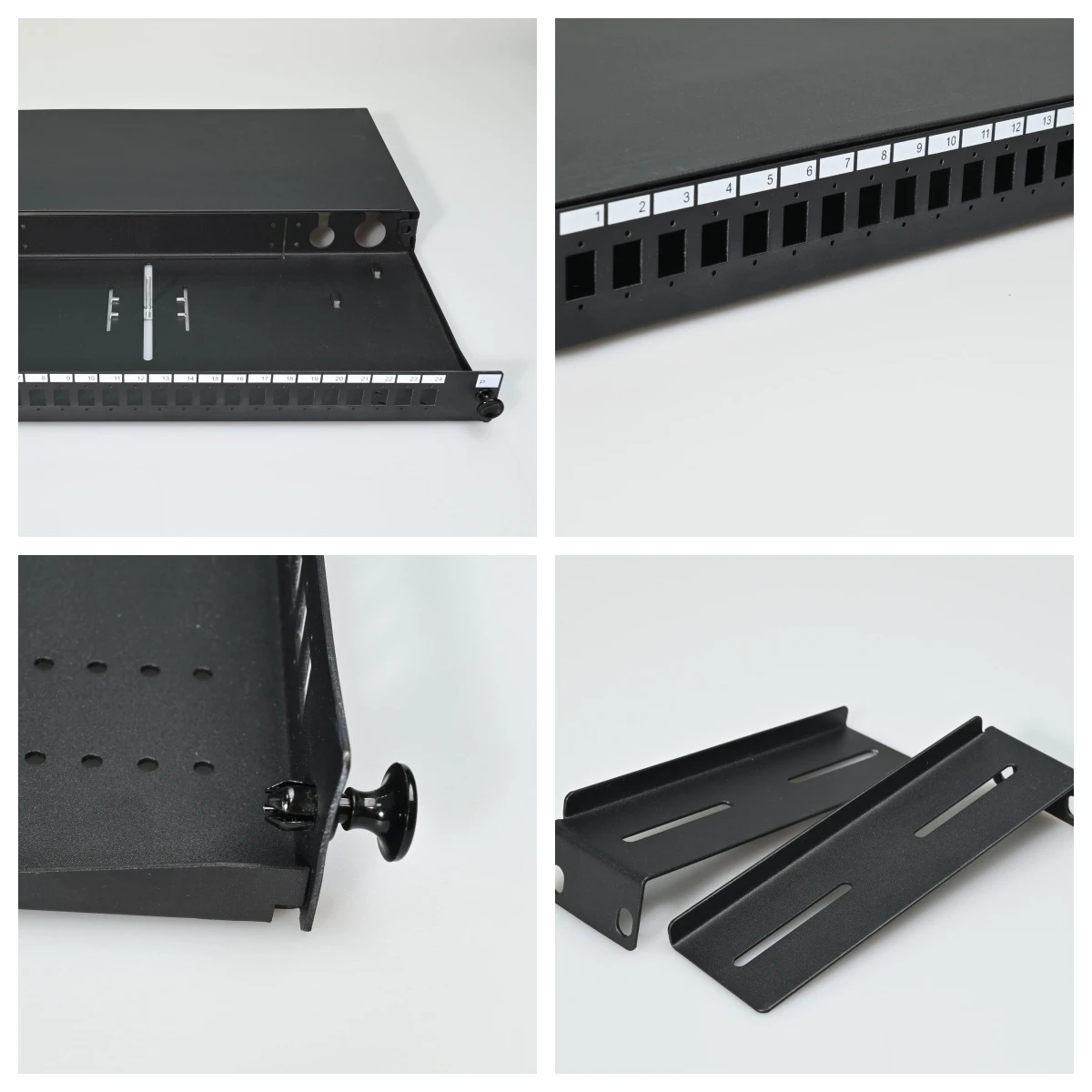

1. 광섬유 분포 프레임
주로 수직백본과 수평광케이블을 연결하는데 사용되며 높이가 1U인 19인치 랙이 대부분이다. 광섬유 분배 프레임의 포트 수는 일반적으로 24개 또는 48개입니다. 데이터 센터 및 통신 기지국과 같은 다양한 시나리오의 광섬유 액세스 요구 사항에 적합한 비교적 범용 케이블링 기능을 제공합니다.
2. 터미널 박스
주로 광섬유의 융착 접속, 광섬유와 테일 광섬유의 융착 접속, 광 커넥터의 핸드오버 기능을 제공합니다. 이는 일반적으로 FTTH 프로젝트의 사용자 측 광섬유 액세스 포인트와 같이 광케이블을 개별 광섬유로 분할해야 하는 상황에서 사용됩니다. 종종 터미널 장비에 가장 가까운 플러그인 지점으로 수평 광 케이블 끝에 배치되며, 벽이나 책상에 쉽게 설치할 수 있도록 최대 8개 또는 12개의 포트가 있습니다.
3. 섬유 분배 상자
내부에는 광섬유 케이블 단자, 융합 보호 장치 및 광섬유 어댑터가 장착되어 있으며 옥외, 복도 또는 실내에서 백본 및 분배 케이블을 연결하는 데 사용됩니다. 포트 수는 일반적으로 24개 또는 48개이며 FTTH 네트워크에서 흔히 볼 수 있으며 복도에서 흔히 볼 수 있는 작은 상자입니다. 간편한 설치, 작동 및 유지 관리에 대한 필요성을 고려하여 광섬유 상자는 다양한 애플리케이션 시나리오 및 네트워크 요구 사항에 따라 크기와 기능을 맞춤 설정할 수 있습니다.
4.ODF 유통 프레임
ODF 랙에는 일반적으로 광케이블을 분배, 연결 및 관리하는 데 사용되는 광섬유 연결 모듈, 분배 장치, 커넥터 및 관리 슬롯이 포함됩니다. ODF 분배 프레임은 데이터 센터, 통신 기지국 및 통합 케이블링 시스템과 같은 대규모 광섬유 케이블링 시나리오에 적합한 다양한 포트(12{2}}1440개 코어)를 갖춘 광섬유 통신실용으로 특별히 설계되었습니다.
일반적으로,광섬유 분배 프레임은 주로 광케이블을 연결하고 관리하는 데 사용되며 비교적 보편적인 케이블링 기능을 제공합니다. 터미널 박스는 특정 액세스 포인트에 적합한 광케이블 분할과 광섬유 융합에 더 중점을 두고 있습니다. 광섬유 분배 상자는 주로 FTTH 네트워크에서 흔히 볼 수 있는 분배 광케이블을 분기, 분배 및 관리하는 데 사용됩니다. ODF 배포 프레임은 고밀도 연결 및 미세 섬유 관리 기능을 통해 광 신호의 배포, 연결 및 교차에 더욱 중점을 둡니다.{0}}
이는 본질적으로 데이터 전송 프로세스에 직접적으로 관여하지 않는 커플러용 브래킷이지만 특정 애플리케이션 시나리오 및 포트 구성 요구 사항에 따라 다양한 위치에 필요한 지원을 제공합니다. 광섬유 통신 인프라의 핵심 구성 요소로서 네트워크 안정성을 보장하고 전송 효율성을 향상하며 다양한 애플리케이션 요구 사항을 충족하는 데 있어 대체할 수 없는 역할을 합니다.
