광케이블 터미널 박스 설명: 구성요소, 유형 및 올바른 터미널 박스 선택 방법

FTB(파이버 터미널 박스)는 케이블 끝점에서 광섬유 케이블을 종료, 연결 및 구성하는 소형 인클로저입니다.들어오는 광섬유 가닥을 융합 접합을 통해 피그테일에 연결한 다음 해당 피그테일을 패치 코드가 연결되는 어댑터 포트로 라우팅합니다. 대부분의 구매자는 이 정의에 어려움을 겪지 않습니다. 그들은 특정 설치 환경에 적합한 유형, 포트 수, 어댑터 형식 및 보호 수준을 선택하는 데 어려움을 겪고 있습니다. - 피할 수 있는 대부분의 배포 문제는 바로 여기에서 시작됩니다.

이 가이드는 제품 데이터시트에서 찾을 수 있는 기본 사항을 반복하기보다는 광케이블 터미널 박스를 지정하고 설치할 때 실제로 중요한 결정에 중점을 둡니다.

광케이블 터미널 박스 내부에는 실제로 무엇이 들어있나요?

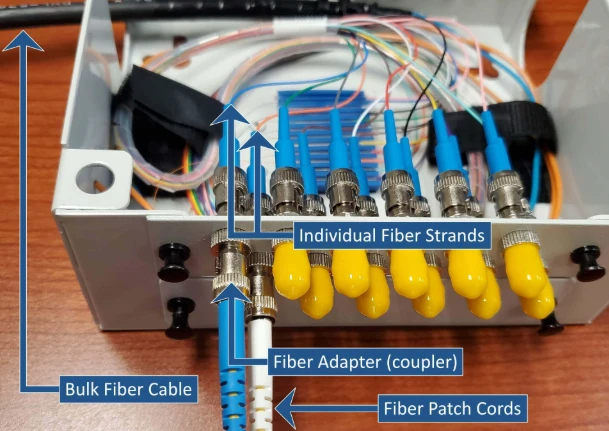

브랜드나 모델에 관계없이 모든 FTB에는 세 가지 기능 그룹이 포함되어 있습니다. 하우징은 물리적, 환경적 보호를 제공합니다. 접속 트레이는 케이블 광섬유와 광섬유 사이의 융착 접속을 관리합니다.광섬유 땋은 머리. 그리고 어댑터 패널은 외부 세계에 커넥터 포트를 제공합니다.

하우징 재질은 설치 환경에 따라 다릅니다. 실내 장치는 일반적으로 ABS 또는 PC+ABS 혼합물을 사용합니다. 즉, 가볍고 난연성이- 높으며 가격이 저렴합니다. 실외 장치에는 고무- 밀봉 개스킷이 있는 UV{4}}안정화 폴리머 또는 정전기 스프레이 코팅이 된 냉간 압연 강철이 필요합니다. 차이점은 미용적인 것이 아닙니다. 외벽에 장착된 실내-등급 ABS 상자는 햇빛에 노출된 위치에서 18개월 이내에 백악화 및 균열이 발생하기 시작하며, 밀봉이 실패하면 습기가 접합 트레이에 도달합니다. 그 시점에서 상자는 아무것도 보호하지 않습니다.

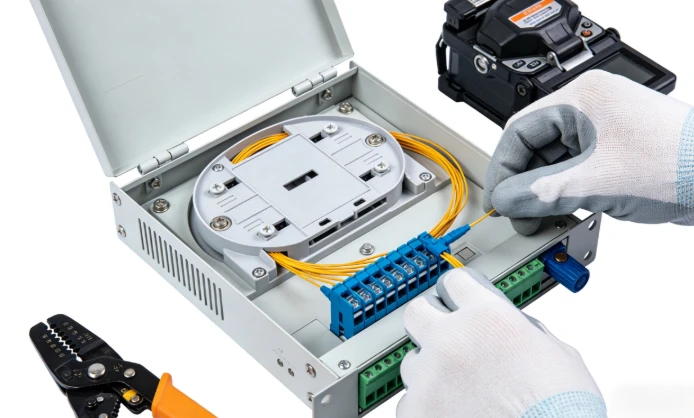

스플라이스 트레이는 실제 광학 작업이 이루어지는 곳입니다. 케이블 섬유는 개별 스플라이스 홀더 내부의 피그테일 섬유에 벗겨지고 절단되고 융합 접합됩니다. 과도한 섬유는 저장 루프에 감겨 있습니다. 여기서 중요한 두 가지 숫자는 트레이가 수용할 수 있는 스플라이스 수와 라우팅 채널이 최소 굽힘 반경을 적용하는지 여부입니다. 표준 G.652D 싱글모드 광섬유는 최소 30mm 굽힘 반경이 필요합니다. 굽힘-에 ​​민감하지 않은 G.657A2 광섬유는 10mm 정도의 작은 허용 오차를 허용하므로 좁은 공간의 FTB 설계에서 기본값이 되었습니다.- 광케이블 유형이 지원하는 것보다 광케이블을 더 촘촘하게 구부리는 트레이는 OTDR 추적에 나타나는 매크로벤드 손실- 손실을 유발하지만 재접합 없이는 수정이 거의 불가능합니다.-

어댑터 패널은광섬유 어댑터- 다운스트림 장비의 패치 코드를 수용하는 소켓입니다. SC/APC 어댑터는 8도 각도의 광택으로 반사 손실을 -60dB 미만으로 낮추기 때문에 FTTH 및 PON 네트워크의 표준입니다. 이는 업스트림 전송 품질에 중요합니다. LC 어댑터는 포트 밀도가 최우선인 데이터 센터 환경에서 지배적입니다. 단일 FTB 내에서 어댑터 유형을 혼합하는 것은 하이브리드 어댑터를 사용하여 기술적으로 가능하지만 유지 관리 중에 혼란을 야기하므로 명확한 기술적 이유가 없는 한 피해야 합니다. 사이트에 어떤 커넥터 생태계가 필요한지 확실하지 않은 경우 이 분석은네 가지 일반적인 광섬유 커넥터 유형장단점을 다룹니다.

광케이블 터미널 박스 -의 유형과 각 유형이 적합한 경우

FTB 분류는 복잡하지 않지만 환경에 대한 잘못된 선택은 가장 흔한 조달 실수 중 하나입니다. 이론뿐만 아니라 실제로 주요 유형을 구분하는 방법은 다음과 같습니다.

벽걸이형- FTBFTTH 및 소규모 사무실 배포의 핵심입니다.- 벽에 볼트로 고정하거나 약한-전류 분배 캐비닛 내부에 놓고 2~24개의 파이버 코어를 지원하며 플립-개방형 또는 탈착식 덮개를 사용합니다. 설치에는 몇 분 밖에 걸리지 않습니다. - 나사 2~4개와 케이블 글랜드 - 이것이 바로 단위당 인건비가 낮게 유지되어야 하는-대량 주거용 롤아웃에 지정되는 이유입니다. 단점은 제한된 스플라이스 트레이 공간입니다. PLC 스플리터를 통합하거나 24개 이상의 코어를 처리해야 하는 경우 벽-장착 상자는 빠르게 혼잡해집니다.

랙-장착 FTB데이터 센터, 중앙 사무실 및 통신 보호소의 표준 19{5}}인치 랙에 사용하세요. 스플라이스 액세스를 위해 슬라이드 아웃되고 더 높은 포트 밀도(24, 48, 최대 96개의 파이버)를 제공하고 교차 연결 및 상호 연결 아키텍처를 모두 지원합니다. 케이블 관리 규율과 향후 확장성이 인클로저 가격보다 중요한 환경에서는 단위당 추가 비용이 정당화됩니다.

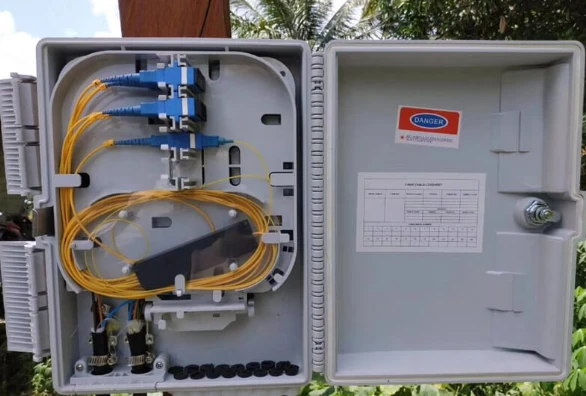

실외 FTB기둥-장착 또는 외부 벽-장착 애플리케이션용으로 제작되었습니다. 밀봉된 개스킷, 자외선-방지 쉘, 부식-방지 하드웨어 및 약 -40도에서 +75도까지의 작동 온도 허용 오차. IP 등급은 여기서 가장 중요한 사양이며 - 가장 자주 잘못 판단되는 사양 중 하나입니다. IP54 등급 상자는 보호된 복도에서 작동합니다. 해안 고속도로 옆의 기둥에는 IP68이 필요합니다. 실제 현장 조건 대신 라벨("실외 등급")로 지정하면 현장에서 상자가 실패하는 방식입니다.

데스크탑 FTB테스트 환경, 임시 접합 스테이션 또는 영구 장착이 불가능한 소규모 현장을 위한 경량의 휴대용 장치입니다. 그들은 편의를 위해 환경 보호를 희생합니다.

빠른 선택 참조

유용한 경험 법칙: 첫날에는 상자 용량의 약 60~70%를 채웁니다. 남은 헤드룸은 전체 인클로저를 교체하지 않고도 향후 성장을 흡수합니다.

몇 가지 "하지 마십시오" 지침은 선택 차트보다 더 많은 비용을 절약합니다. PLC 스플리터가 내부에 맞아야 한다는 것을 이미 알고 있다면 벽면 장착형 FTB를 사용하지 마세요. - 트레이 공간은 기껏해야 미미할 것입니다. IP65가 모든 실외 사이트에 적용된다고 가정하지 마십시오. 노출된 기둥 마운트 및 해안 지역에는 IP68이 필요합니다. 그리고 사이트의 나머지 부분이 SC/APC를 중심으로 구축된 경우 크기가 더 작다는 이유만으로 LC 어댑터를 기본값으로 사용하지 마십시오. - 커넥터 불일치로 인해 밀도 이득보다 수정 비용이 더 많이 듭니다.

일반적인 광섬유 터미널 박스 선택 실수

대부분의 FTB 문제는 하드웨어 결함으로 인해 발생하지 않습니다. 상자를 주문하기 전에 발생한 사양 오류로 인해 발생합니다. 네 가지 실수가 반복적으로 발생합니다.

기존 패치 코드 재고를 확인하지 않고 어댑터 유형을 선택합니다.한 팀에서 FTB를 지정하고 다른 팀에서 패치 코드를 주문하는 프로젝트에서는 이것이 예상보다 자주 잘못됩니다. 사이트에 이미 SC/UPC 점퍼로 가득 찬 서랍이 있는 경우 SC/APC 어댑터 패널은 쓸모가 없습니다. 각진-광택 페럴과 평면{3}}광택 페럴은 물리적으로 결합되지만 인터페이스의 에어 갭으로 인해 PON 업스트림 성능을 저하시키는 반사 스파이크가 생성됩니다. 어댑터 패널을 잠그기 전에 커넥터 에코시스템을 확인하십시오.

실제 IP 등급 대신 마케팅 라벨을 기준으로 실외용 상자를 선택합니다."실외 등급"은 IP 등급이 아닙니다. "실외"라고 표시된 상자는 IP54일 수 있습니다. 이는 물이 튀는 것을 방지하지만 지속적인 비나 고압 세척을 방지한다는 의미입니다. 설치 장소가 날씨에 노출된 경우 사양 시트에서 가정하는 조건이 아닌 상자가 실제로 직면하게 될 조건 -에 대해 특정 IP 번호를 확인하십시오.

예비 포트 용량을 과소평가합니다.12-코어 상자는 8-코어 상자보다 약간 더 비쌉니다. 2년 후 8-코어 상자를 12코어 상자로 교체하려면 트럭 롤, 재접합 및 가동 중지 시간을 포함하여 가격 차이보다 몇 배 더 많은 비용이 듭니다. 성장을 위한 스펙.

스플리터 폼 팩터 호환성을 무시합니다.배포 계획에 통합이 필요한 경우PLC 광 분배기터미널 박스 내부의 스플라이스 트레이 레이아웃과 인클로저 깊이는 일반적으로 미니- 튜브 또는 ABS 카세트 폼 팩터인 스플리터 모듈 -을 수용해야 합니다. 모든 FTB가 이를 위해 설계된 것은 아닙니다. 스플리터가 맞는다고 가정하기 전에 내부 치수와 트레이 구성을 확인하십시오.

광섬유 터미널 박스 내부에 PLC 스플리터 통합

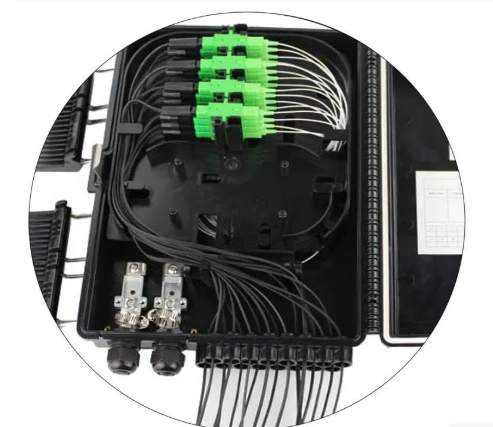

이제 더 많은 FTTH 운영자가 분할 기능과 종료 기능을 동일한 인클로저에 결합합니다. 별도의 스플리터 캐비닛에서 다운스트림 터미널 박스로 광섬유를 연결하는 대신 스플리터는 FTB 스플라이스 트레이에 직접 위치합니다. 피더 케이블 광섬유는 스플리터 입력에 연결됩니다. 각 스플리터 출력은 어댑터 패널에서 끝나는 피그테일에 융합 접속됩니다. 가입자는 전면-패널 어댑터에 연결된 드롭 케이블을 통해 연결합니다.

이는 PLC 스플리터가 1260~1650nm 작동 대역에서{0}}파장 독립적이기 때문에 가능합니다. 단일 통합 FTB는 1490nm의 GPON 다운스트림, 1310nm의 업스트림, 1550nm의 RF 비디오 오버레이를 동시에 처리할 수 있습니다. 추가 필터링 하드웨어가 필요하지 않습니다.

인클로저 수가 적다는 것은 접속 지점 수가 적고, 광섬유 경로가 짧으며, 문서가 간단하다는 것을 의미합니다. - 설치 노동력이 적고 지속적인 유지 관리가 적습니다. 제한은 인클로저 크기입니다. 벽-마운트광섬유 터미널 박스1×8 스플리터를 사용하면 예비 광케이블 저장 공간이 제한되므로 설치가 깨끗해야 합니다. 포트 수, 어댑터 형식, 분배기 통합을 모두 함께 확인해야 하는 프로젝트에서는 박스 레이아웃이 데이터시트의 헤드라인 용량보다 더 중요합니다. 이러한 엔클로저를 통해 신호가 어떻게 전달되는지에 대한 자세한 메커니즘을 보려면 이 기술 연습을 참조하세요.광섬유 터미널 박스 작동 방식내부 신호 경로를 다룹니다.

실제로 중요한 설치 및 유지 관리 방법

두 가지 설치 단계로 인해 대부분의 현장 문제가 발생하며 둘 다 피할 수 있습니다.

첫 번째는 오염된 접합입니다. 더티 광섬유 끝은 한계 PON 링크를 수신기 감도 임계값 아래로 밀어넣기에 충분한 스플라이스당 0.3~0.5dB의 초과 삽입 손실-을 발생시킵니다. 절단하기 전에 보푸라기 없는{5}}물티슈와 IPA로 모든 광케이블 끝을 청소합니다. 절단 후 섬유 현미경으로 검사합니다. 눈에 보이는 오염물이 있으면 깨끗이 닦은 후 다시 절단하세요.- 이 단계에 소요되는 시간은 상자를 밀봉한 후 손실이 높은 접합 문제를 해결하는 데 소요되는 시간에 비하면 아주 미미합니다.{10}}

두 번째는 케이블 글랜드 토크입니다. 지나치게-조이면 케이블 외피가 부서지고 내부 섬유에 압력이 가해집니다. -조임이 부족하면 몇 달 동안 습기가 침투할 수 있습니다. 제조업체가 지정한 토크 값을 따르십시오. 이것은 "손으로 꽉 조이고 조금 더"하는 것이 토크 렌치를 대체할 수 있는 단계가 아닙니다.

지속적인 유지 관리를 위해 광케이블 터미널 박스는 수동적이며 최소한의 주의가 필요합니다. - 그러나 제로는 아닙니다. 실제 일정: 실내 설치의 경우 12~18개월마다, 실외 또는 열악한 환경 현장의 경우 6개월마다 육안 검사 및 커넥터 종단-표면 청소를 수행합니다.{6}} 케이블 글랜드 씰에 균열이나 압축 변형이 있는지 확인하십시오. 각 박스에 대한 OTDR 기준 기록을 유지 관리하면 가입자 중단이 발생하기 오래 전에 비교 추적을 통해 점진적인 접속 성능 저하를 포착할 수 있습니다.
