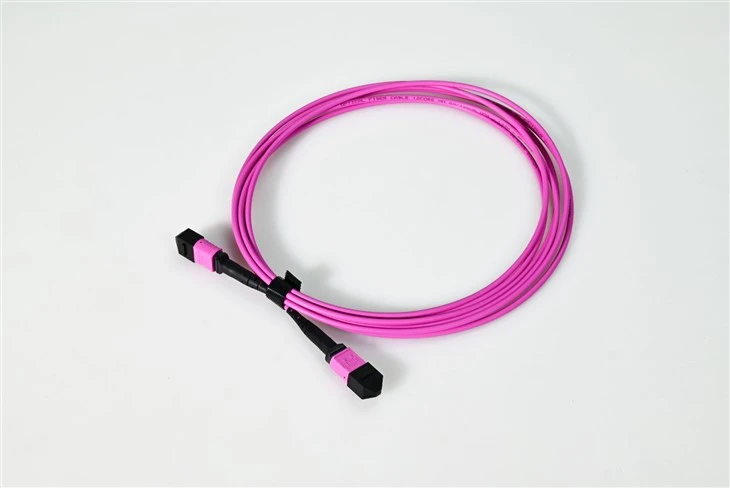

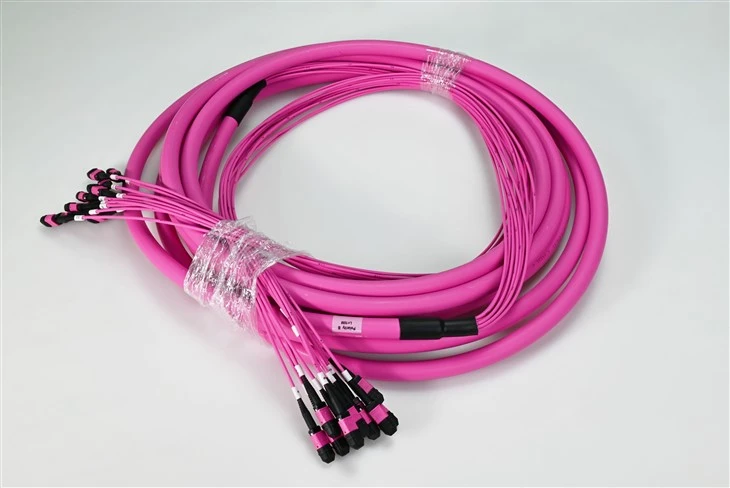

MTP MPO 섬유 패치 코드 12 코어 OM4

A: 좋은 질문입니다. 아마도 고객이 우리에게 가장 많이 묻는 질문일 것입니다! 주요 차이점은 대역폭과 거리입니다. OM4의 모달 대역폭은 OM3의 2000MHz·km에 비해 4700MHz·km로 두 배 이상 높습니다. 이것이 실제로 무엇을 의미합니까? 40G SR4 애플리케이션의 경우 OM4는 OM3의 100미터에 비해 150미터를 제공합니다. 10G의 경우 OM3의 300미터와 비교하여 OM4의 경우 400~550미터를 보고 있습니다. OM4는 또한 감쇠량이 더 낮습니다(3.0dB/km 이하 vs OM3의 경우 3.5dB/km 이하). 이는 장기간에 걸쳐 신호가 더 안정적임을 의미합니다. 40G/100G 인프라를 구축 중이거나 추가 거리 여유 공간이 필요한 경우 OM4를 사용하는 것이 좋습니다. 요즘에는 가격 차이가 최소화되어 새로 설치하는 경우 거의 항상 OM4를 권장합니다.

A: 예, OM4는 OM3과 완전히 역호환됩니다. 둘 다 동일한 50/125μm 코어/클래딩 치수를 가지며 850nm에서 동일한 VCSEL 트랜시버와 작동합니다. 네트워크에서 이들을 혼합할 수 있습니다. 하지만 여기에 문제가 있습니다. OM4를 OM3에 연결하면 전체 링크 성능이 OM3 세그먼트에 의해 제한됩니다. 사슬처럼 생각해보세요. 가장 약한 고리만큼만 강합니다. 따라서 OM4 50m와 OM3 50m를 사용하여 100{19}}미터를 달리는 경우 해당 링크에서 OM3 성능을 얻을 수 있습니다. 미션 크리티컬-40G/100G 실행의 경우 거리 성능을 최대화하기 위해 엔드투엔드 OM4를 사용하는 것이 좋습니다.

A: 당신은 예리한 눈을 갖고 있어요! OM4의 마젠타색 또는 "Erika Violet" 색상은 기술자가 OM4와 OM3를 한 눈에 구별할 수 있도록 특별히 도입되었습니다. 둘 다 원래 아쿠아색이어서 현장에서 혼란을 야기했습니다. 밀도가 높은 패치 패널을 쳐다볼 때 어떤 케이블이 어떤 케이블인지 알아내려고 한다고 상상해보세요! TIA{10}}598 표준에서는 이제 MTP/MPO 커넥터가 있는 OM4에 보라색/마젠타색을 권장합니다. 즉, 일부 제조업체는 여전히 OM4에 아쿠아를 사용하므로 시장에서 두 가지 색상을 모두 볼 수 있습니다. 우리는 귀하의 케이블 관리를 더 쉽게 하기 위해 보라색 표준을 따릅니다. 커넥터 부트도 색상으로 구분되어 있습니다. 12파이버는 검은색, 8파이버는 회색, 24파이버는 빨간색입니다.

A: 속도 요구 사항에 따라 다릅니다. 제가 자세히 설명해 드리겠습니다. 10GBASE-SR의 경우 고품질 OM4를 사용하면 최대 400-550미터까지-이동할 수 있습니다. 40GBASE-SR4(각 방향으로 4개의 광섬유 사용)의 경우 최대 길이는 150미터입니다. 100GBASE-SR4의 경우 100미터를 보고 있습니다. 40GBASE-eSR4와 같은 향상된 SR4 변형을 사용하면 400미터까지 푸시할 수 있고 100GBASE-eSR4는 300미터를 얻을 수 있습니다. 이 수치는 850nm에서 적절한 VCSEL 트랜시버를 사용하고 있다고 가정합니다. 이 케이블의 12파이버 구성은 40G QSFP+(8개 활성 파이버 사용)에 적합하며 100G 인프라의 일부로 훌륭하게 작동합니다. 실제 링크 예산을 계산할 때 커넥터 손실을 고려하는 것을 잊지 마십시오.

답변: 12-코어 MTP/MPO는 실제로 데이터 센터에서 가장 다양하고 널리 사용되는 구성입니다. 그 이유는 다음과 같습니다. 40G QSFP+ SR4는 기술적으로 8개의 파이버(4 Tx + 4 Rx)만 사용하지만 MTP-12 커넥터는 업계 표준 형식입니다. 12파이버 케이블과 함께 8파이버 애플리케이션을 사용하는 경우 파이버 1-4 핸들 전송, 9-12 핸들 수신, 5-8은 사용되지 않습니다. 이것이 바로 핀아웃이 작동하는 방식입니다. 12코어의 장점은 6개의 이중 LC 연결로 완벽하게 분리된다는 점이며 이는 카세트 모듈 및 패치 패널에 매우 편리합니다. 100G SR10과 같은 더 높은 밀도 요구 사항의 경우 24파이버(12파이버 번들 2개)를 사용합니다. 우리는 모든 구성을 제조합니다. 귀하의 특정 요구 사항을 알려주십시오.

A: 이는 올바르게 진행하는 데 매우 중요합니다! 수형 MTP 커넥터에는 두 개의 정렬 핀이 있습니다. 암 커넥터에는 해당 가이드 구멍이 있습니다. 규칙은 간단합니다. 수컷은 항상 암컷과 짝을 이루며 결코 동일-대-동일하지 않습니다. 실제 적용 사례는 다음과 같습니다. 대부분의 트랜시버(QSFP+, QSFP28)에는 수형 인터페이스가 내장되어 있으므로-트랜시버에 직접 연결하려면 패치 코드가 암형이어야 합니다. 두 패치 패널 사이에 트렁크 케이블을 연결할 때 일반적으로 암-대-암 케이블을 사용하고 패널의 어댑터는 정렬을 위한 수 핀을 제공합니다. 우리는 두 가지 구성을 모두 제조합니다. 주문 시 필요한 사항을 지정하기만 하면 됩니다. 확실하지 않다면 유형 B 극성의 암--암 케이블이 대부분의 표준 데이터 센터 애플리케이션에 적용됩니다.

답변: 12-코어 OM4 MTP/MPO 케이블의 경우 두 가지 등급을 제공합니다. 일반적인 저손실 다중 모드 버전 사양<0.30dB and maximum <0.50dB insertion loss per mated pair. The standard grade runs typical <0.50dB and maximum <0.70dB. Return loss is ≥20dB for both. These numbers are per connector pair, so remember to add them up for your total link budget. With 40G/100G parallel optics, you've got multiple fiber paths, and every connector matters. We test every single cable with 3D interferometry before shipping and can provide individual test reports on request. For demanding applications, we recommend our low-loss option – the tighter tolerances really add up when you're daisy-chaining multiple connections.

A: 예, MTP/MPO 청소에는 특정 도구가 필요합니다. 표준 LC 클릭 클리너를 사용하지 마십시오! 12개의 광케이블 종단면-이 하나의 페룰에 포함되어 있으므로 MT 페룰 형식에 맞게 설계된 클리너가 필요합니다. 단일 패스로 모든 광케이블 종단면을 청소하는 카세트{3}}스타일 또는 릴{4}}유형 MTP 클리너를 권장합니다.{5}} 매 교배 전에는 깨끗이 청소하세요. 이 점은 아무리 강조해도 지나치지 않습니다. 12개의 광케이블 중 하나에 있는 단일 먼지 입자는 상당한 삽입 손실을 일으킬 수 있으며 잠재적으로 전체 40G/100G 링크에 영향을 미칠 수 있습니다. 케이블이 연결되지 않은 경우 항상 먼지 캡을 착용해 두십시오. 검사를 위해서는 12개의 끝면을 모두 확인하기 위한 MTP 어댑터 팁이 있는 섬유 현미경이 필요합니다.{14}} 저를 믿으세요. 적절한 청소 장비에 투자하면 문제 해결 문제를 피할 수 있는 효과가 있습니다.
