광섬유 커넥터란 무엇입니까?

광섬유 커넥터는 광섬유 간의 분리(이동) 연결을 가능하게 하는 장치입니다. 광섬유의 두 끝면을 정확하게 연결하여 송신 광섬유에서 수신 광섬유로 출력되는 광 에너지의 결합을 최대화하고 광 링크의 개입으로 인해 시스템에 미치는 영향을 최소화합니다. 이것은 광섬유 커넥터의 기본 요구 사항입니다. 광섬유 커넥터는 광 전송 시스템의 신뢰성과 성능에 어느 정도 영향을 미칩니다.

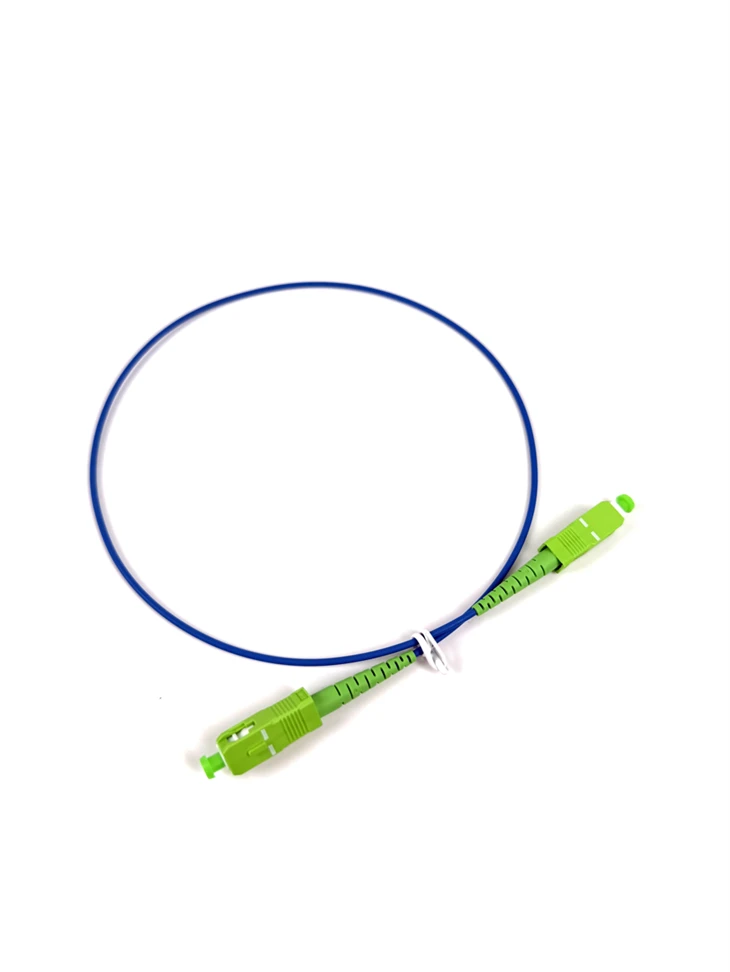

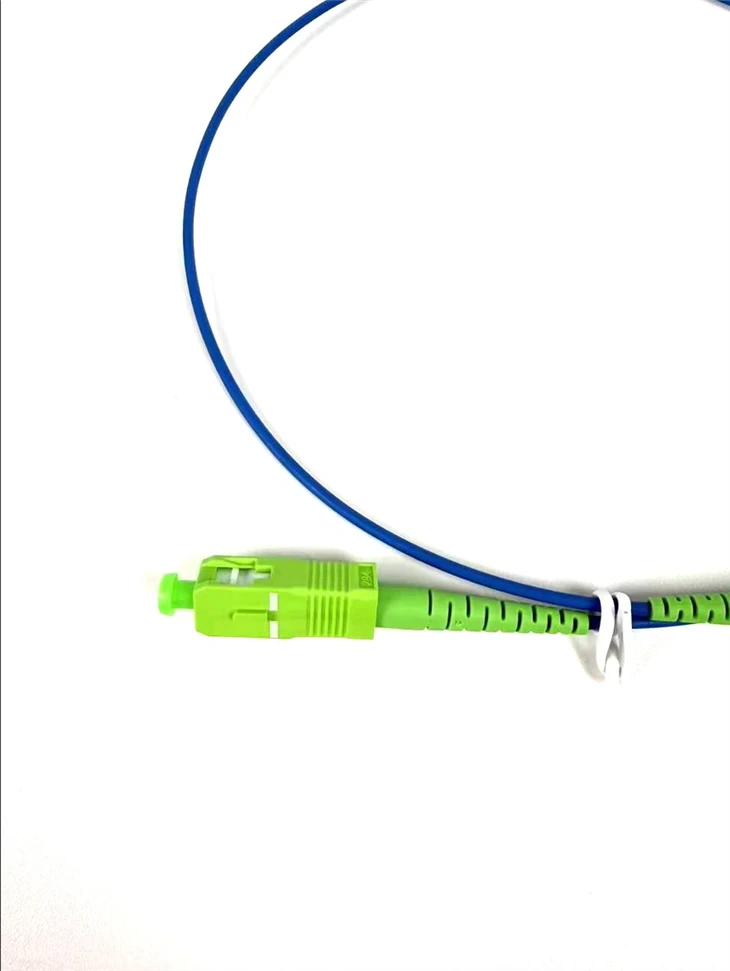

SC 유형 광섬유 커넥터일본 NTT Corporation이 개발한 광섬유 커넥터입니다. 쉘은 직사각형이며 사용된 핀과 커플링 슬리브의 구조적 치수는 FC 유형과 정확히 동일합니다. 핀의 끝면은 종종 다음을 사용하여 연마됩니다.PC 또는 APC 연삭 방법; 체결 방식은 회전이 필요 없는 플러그인 핀 래치 방식을 채택하고 있습니다. 이러한 유형의 커넥터는 저렴하고 삽입 손실이 적고 압축 강도가 높으며 설치 밀도가 높으며 연결 및 분리가 용이합니다.
ST 및 SC 인터페이스는 두 가지 유형의 광섬유 커넥터입니다. 10Base-F 연결의 경우 커넥터는 일반적으로 ST 유형인 반면, 100Base-FX의 경우 커넥터는 대부분 SC 유형입니다. ST 커넥터의 코어는 노출되어 있고, SC 커넥터의 코어는 조인트 내부에 있습니다.

다양한 단일 모드 광섬유 능동 커넥터의 구조적 특성 및 성능 지표

다양한 단일 모드 광섬유 능동 커넥터의 구조적 특성 및 성능 지표
	유형	FC/PC	FC/APC	SC/PC	SC/APC	ST/PC
구조 및 특성	끝면 모양	볼록한 구형 표면	8도 경사	볼록한 구형 표면	8도 경사	볼록한 구형 표면
	연결 방법	실	실	축 삽입 및 제거	축 삽입 및 제거	스냅
	커넥터 모양	둥근	둥근	구형	구형	둥근
성과 지표	평균 관성 손실	0.2 이하	0.2 이하	0.3 이하	0.3 이하	0.2 이하
	최대 삽입 손실	0.3	0.5	0.5	0.5	0.3
	반복성	±0.1 이하	±0.1 이하	±0.1 이하	±0.1 이하	±0.1 이하
	상호교환성	±0.1 이하	±0.1 이하	±0.1 이하	±0.1 이하	±0.1 이하
	반사 손실	40 이상	60 이상	40 이상	60 이상	40 이상
	삽입 및 제거 시간	1000 이상	1000 이상	1000 이상	1000 이상	1000 이상
	사용온도범위	'-40~80	'-40~80	'-40~80	'-40~80	'-40~80
