SC LC 패치 케이블이란 무엇입니까?
SC-LC 광섬유 패치 코드는 많은 응용 분야에서 매우 널리 사용되는 소형 소형 패치 케이블입니다. 이러한 네트워크 솔루션에는 통신 네트워크, LAN, 데이터 처리 네트워크, 장치 종료 및 구내 배포가 포함됩니다. SC-LC 패치 코드는 적은 공간을 사용하면서 기가비트 애플리케이션 및 ATM 애플리케이션에 빠른 이더넷 솔루션을 제공하도록 설계되었습니다.
사양
| 매개변수 | 단위 | FC, SC, LC/기갑 섬유 패치 코드 | 세인트, 뮤 | MT-RJ, MPO | E2000 | ||||||||
| 에스엠 | MM | 에스엠 | MM | 에스엠 | MM | 에스엠 | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| 삽입 손실(일반) | 데시벨 | 0.3 이하 | 0.2 이하 | 0.3 이하 | 0.2 이하 | 0.3 이하 | 0.2 이하 | 0.2 이하 | 0.3 이하 | 0.2 이하 | 0.2 이하 | 0.3 이하 | 0.3 이하 |
| 반사 손실 | 데시벨 | 45 이상 | 50 이상 | 60 이상 | 30 이상 | 45 이상 | 50 이상 | 30 이상 | 45 이상 | 50 이상 | 35 이상 | 55 이상 | 75 이상 |
| 작동 파장 | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| 교환성 | 데시벨 | 0.2 이하 | 0.2 이하 | 0.2 이하 | 0.2 이하 | ||||||||
| 진동 | 데시벨 | 0.2 이하 | 0.2 이하 | 0.2 이하 | 0.2 이하 | ||||||||
| 작동 온도 | 도 | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| 보관온도 | 도 | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| 케이블 직경 | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

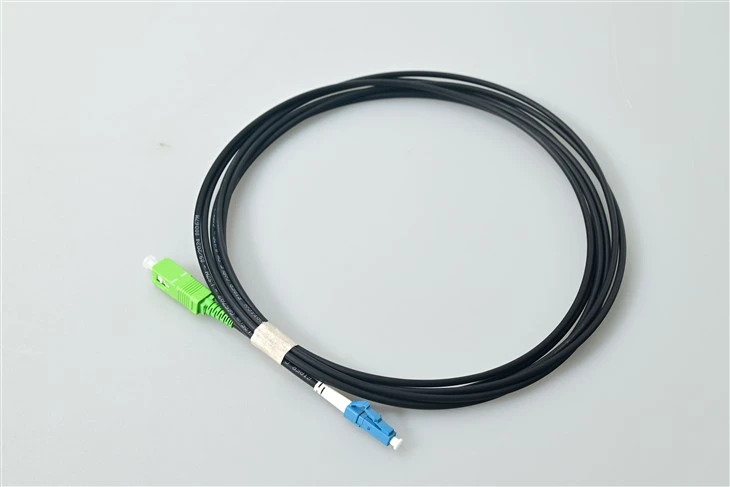

SC/APC - LC/UPC 광섬유 패치 코드
APC-대-UPC 하이브리드 디자인
SC/APC 8도 각도 광택은 60dB 이상의 반사 손실을 제공합니다. LC/UPC 돔 광택은 50dB 이상을 제공합니다. 하나의 케이블로 두 인터페이스 유형을 모두 연결합니다. - 녹색 몸체는 APC를 식별하고 파란색 몸체는 UPC를 식별합니다.

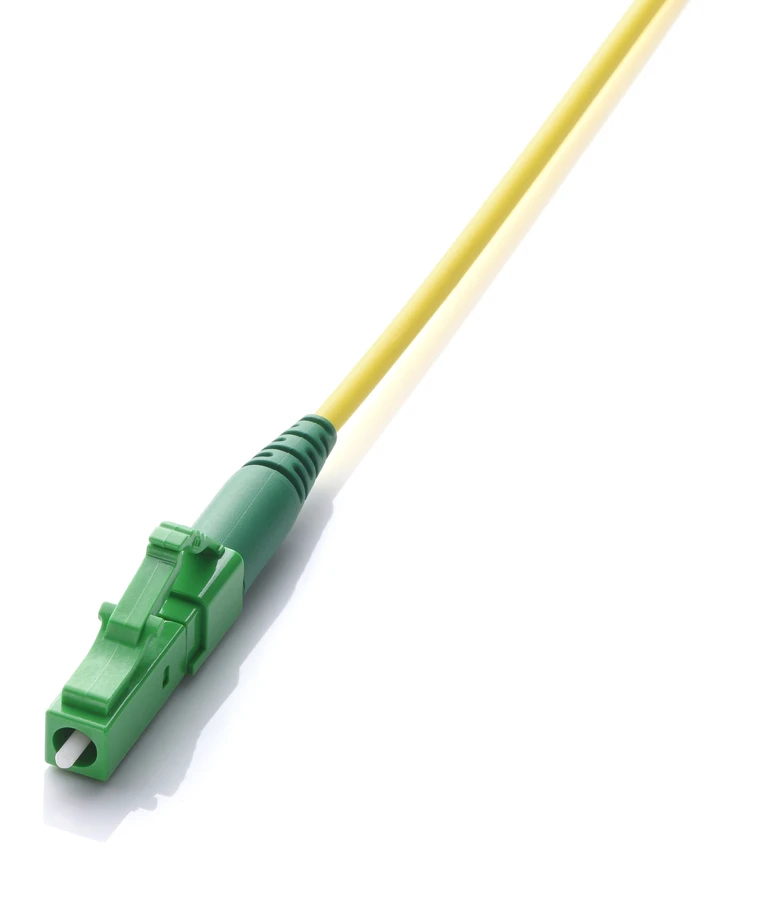

소형 폼 팩터, 고밀도-밀도 LC 연결
LC 1.25mm 페룰은 SC 2.5mm 크기의 절반입니다. - SFP/SFP+/QSFP 트랜시버의 포트 밀도는 두 배입니다. 빠른 플러그-및-풀 작동을 위한 RJ-스타일 래치입니다.

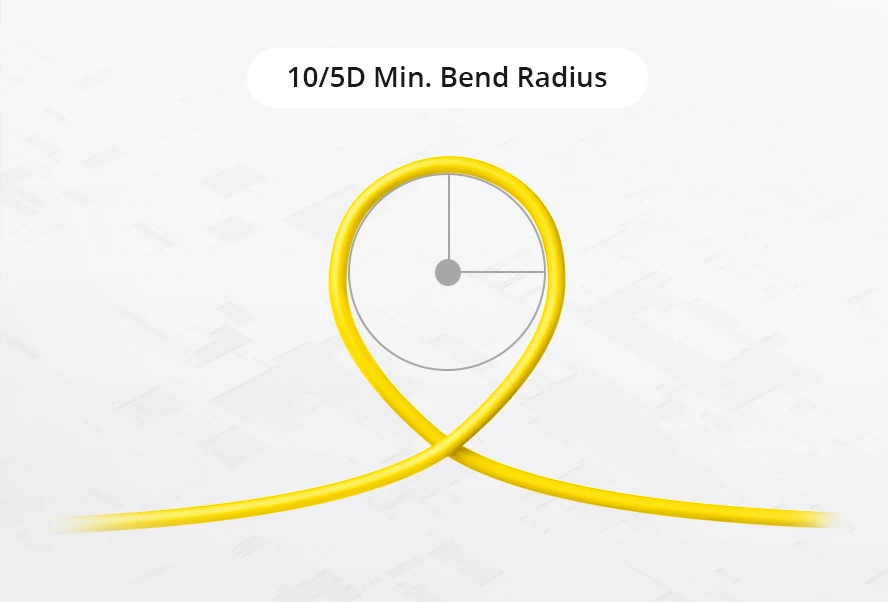

G.657.A1 벤드-무감각 섬유
패치 패널 및 바닥 아래 배선의 긴밀한 라우팅을 위한 최소 굴곡 반경 10mm. G.652.D와 역호환됩니다. 1550nm에서 최대 40km를 지원합니다.
애플리케이션 솔루션
이 SC-LC 단일 모드 파이버 패치 케이블의 일반적인 배포 시나리오입니다.
FTTH/GPON 액세스 네트워크

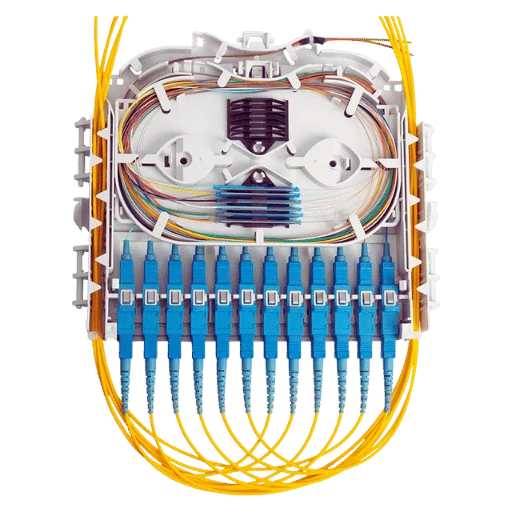

SC/APC OLT 포트를 ODF의 LC/UPC ONT 장비에 연결합니다. 그만큼PLC 스플리터배포 경로에서도 SC/APC 인터페이스를 사용합니다.
데이터 센터 교차-연결
SC/APC 광 분배 패널을 ToR 스위치의 LC/UPC SFP+ 트랜시버에 직접 패치합니다. 10GbE, 25GbE 및 100GbE를 지원합니다.

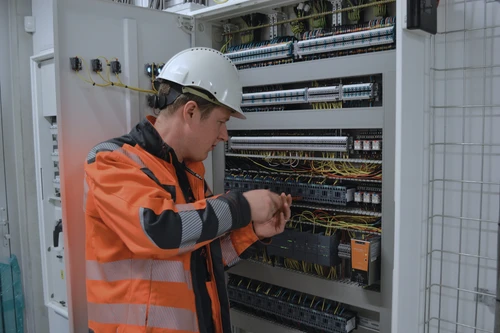

광섬유를 통한 CATV/RF
APC 종단{0}}은 아날로그 비디오에서 CSO/CTB 왜곡을 방지합니다. HFC 네트워크의 헤드엔드 송신기와 광 노드 사이에 사용됩니다.
통신 테스트 및 측정
LC/UPC OTDR 테스트 포트를 중앙 사무실의 SC/APC 배포 프레임에 연결하기 위한 참조 등급 테스트 코드입니다.
엔터프라이즈 LAN 마이그레이션
재종단 없이 기존 SC{0}}종료된 구조적 케이블을 새로운 LC-기반 스위치 및 라우터에 연결합니다.-

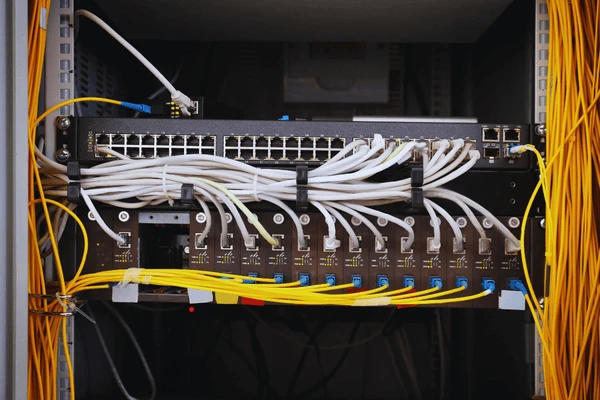

WDM 다중화 시스템
CWDM 및 DWDM 배포에서 SC/APC mux/demux 포트를 LC/UPC 트랜스폰더와 인터페이스합니다.
제품 설명
모든 광섬유 패치 코드는 1310/1550nm에서 삽입 손실 및 반사 손실에 대해 100% 테스트되었습니다. 지르코니아 세라믹 페룰은 1,000회 이상의 결합 주기를 통해 0.2dB 이하의 교환성을 제공합니다. ISO 9001:2015 인증 시설. Telcordia GR-326, IEC 61300, RoHS, REACH를 준수합니다. OFNR 및 LSZH 재킷 옵션. 케이블 직경 Ø0.9 / Ø2.0 / Ø3.0mm. 맞춤형 길이 0.3m~100m 이용 가능.
제품 설명
Q: 광섬유 패치 코드에서 APC와 UPC의 차이점은 무엇입니까?
A: APC는 8도 각도의 끝{1}}면(60dB 반사 손실 이상)을 갖고 UPC는 돔-모양의 끝면-(50dB 이상)을 갖습니다. GPON 및 CATV 시스템에는 배포 측면에서 APC가 필요합니다. SFP 트랜시버와 같은 장비 포트는 UPC를 사용합니다. 녹색 커넥터=APC, 파란색=UPC.
질문: APC 커넥터를 UPC 어댑터에 연결할 수 있습니까?
A: No. Mismatched polish creates an air gap causing >3dB 손실 및 페럴 손상. 항상 APC를 APC로, UPC를 UPC로 연결하십시오. 각진 키 슬롯SC/APC 어댑터대부분의 우발적인 교차 결합을 방지합니다-.
Q: 어떤 속도와 거리가 지원되나요?
답변: 100Mbps~100GbE. 1310nm에서 최대 10km, 1550nm에서 40km. 실제 도달 범위는 트랜시버 광 예산과 총 링크 손실에 따라 달라집니다.
Q: 패치 코드와 패치 코드의 차이점은 무엇입니까?섬유 변발?
A: 패치 코드의 양쪽 끝에는 플러그{0}}앤드플레이 사용을 위한 커넥터가 있습니다. 피그테일에는 트렁크 케이블에 융합 접속하기 위한 하나의 커넥터와 하나의 노출된 광섬유 끝이 있습니다.
Q: 맞춤형 길이나 이중 버전을 주문할 수 있나요?
답: 그렇습니다. 맞춤형 0.3m~100m, 리드타임 3~5일. 이중, 장갑 및 LSZH 버전을 사용할 수 있습니다. 우리도 만든다12코어 SC/APC에서 LC/UPC로더 많은 섬유 수가 필요합니다.
