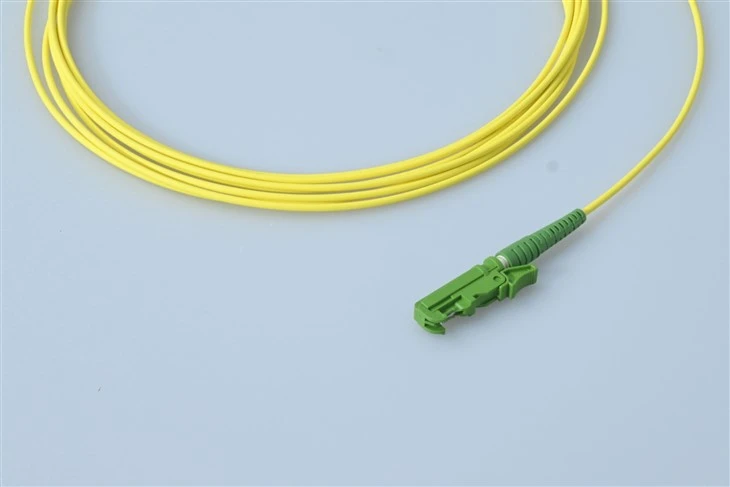

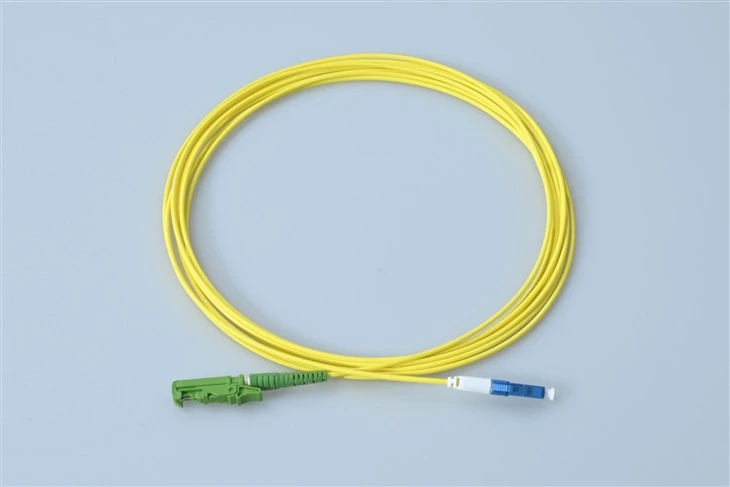

LC - E2000 SFF 고밀도-밀도 광섬유 패치 케이블 단면
video
LC - E2000 SFF 고밀도-밀도 광섬유 패치 케이블 단면

LC - E2000 SFF 고밀도-밀도 광섬유 패치 케이블 단면

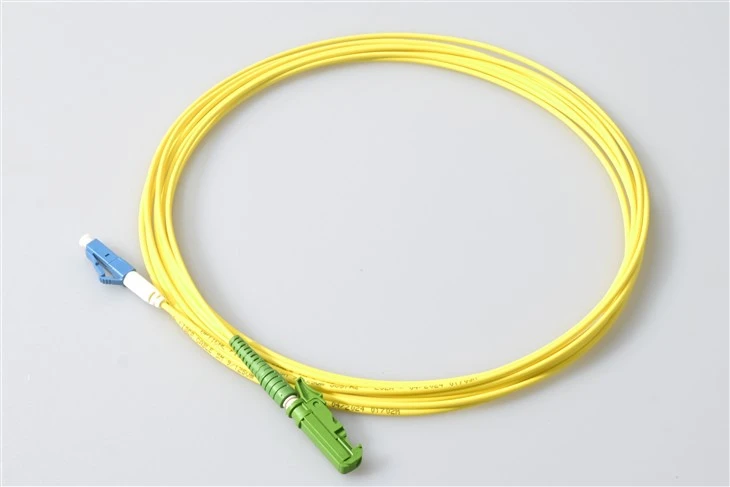

광섬유 패치 코드 Lc - E2000 단면
●낮은 삽입 손실, 높은 반사 손실
●소형, 경량, 고밀도 연결
●표준적인 정밀 플라스틱 소재
●높은 신뢰성과 안정성
●반복성 및 교환성이-좋습니다.
Send Inquiry

Product Introduction

LC 패치 케이블이란 무엇입니까?



LC-E2000 광섬유 패치 코드는 다양한 애플리케이션에서 널리 사용되는 소형 소형 패치 케이블입니다. 이러한 네트워크 솔루션에는 통신 네트워크, LAN, 데이터 처리 네트워크, 장치 종료 및 구내 배포가 포함됩니다. LC-E2000 패치 코드는 적은 공간을 사용하면서 기가비트 애플리케이션 및 ATM 애플리케이션에 빠른 이더넷 솔루션을 제공하도록 설계되었습니다.



사양



매개변수 단위 FC, SC, LC/기갑 섬유 패치 코드 세인트, 뮤 MT-RJ, MPO E2000
에스엠 MM 에스엠 MM 에스엠 MM 에스엠
PC UPC APC PC PC UPC PC PC UPC PC PC APC
삽입 손실(일반) 데시벨 0.3 이하 0.2 이하 0.3 이하 0.2 이하 0.3 이하 0.2 이하 0.2 이하 0.3 이하 0.2 이하 0.2 이하 0.3 이하 0.3 이하
반사 손실 데시벨 45 이상 50 이상 60 이상 30 이상 45 이상 50 이상 30 이상 45 이상 50 이상 35 이상 55 이상 75 이상
작동 파장 nm 1310, 1510 1310, 1510 1310, 1510 1310, 1510
교환성 데시벨 0.2 이하 0.2 이하 0.2 이하 0.2 이하
진동 데시벨 0.2 이하 0.2 이하 0.2 이하 0.2 이하
작동 온도 도 -40~75 -40~75 -40~75 -40~75
보관온도 도 -45~85 -45~85 -45~85 -45~85
케이블 직경 mm φ3.0, φ2.0, φ0.9 φ3.0, φ2.0, φ0.9 φ3.0, φ2.0, φ0.9 φ3.0, φ2.0, φ0.9



특징



SFF 솔루션에 대한 증가하는 수요 충족

LC 커넥터는 1.25mm 직경의 페룰만으로 제조되며 이는 밀도가 높은 광섬유 네트워크에 큰 이점입니다. LC 커넥터는 표준 IEC 61754-20에 따라 제조되었습니다.고밀도 연결SFP, XFP 및 SFP+ 트랜시버와 같은 것입니다.

단일 모드 또는 다중 모드 LC-E2000, 라이저 또는 플레넘 정격

우리는 LC-E2000 광섬유 케이블 어셈블리를 다음과 같이 공급합니다.단일 모드(9/125 OS1, OS2), 이중 및 다중 모드(50/125 및 62.5/125) 옵션. 라이저 애플리케이션용인지 플레넘 연결용인지 선택할 수 있으며, 완전히 맞춤화하려는 경우 당사에 문의하여 LC-E2000 패치 코드용 OEM/ODM 서비스에 대해 자세히 알아볼 수 있습니다.

쉽고 편리한 풀아웃

편리한 스냅인 구성으로 제작된 LC-LE2000 연결에는 RJ45 커넥터의 고정 탭과 유사한 잠금 메커니즘이 장착되어 있습니다. 이제 장치에서 커넥터를 쉽게 연결하고 분리할 수 있습니다. 잠금 탭은 케이블 설치 및 유지 관리 중에 잡아당김, 당김, 걸림 및 충격에 저항하는 향상된 내구성을 갖도록 사출 성형되었습니다.

삽입 손실이 낮은 안전하고 테스트된 광섬유 어셈블리

당사의 패치 코드는 100% 광학적으로 검사 및 테스트를 거쳐 다음과 같은 이점을 제공합니다.낮은 삽입 손실0.02dB를 초과하지 않습니다.



응용



고밀도 데이터 센터 패치

E2000 인터페이스와 결합된 1.25mm LC 커넥터는 공간 효율성이 중요한 밀도가 높은 패치 패널에 이상적입니다. 이 케이블은 제한된 랙 공간에서 많은 수의-포트 구성을 지원합니다.



통신 중앙 사무 장비 연결

통신 중앙 사무실에 일반적으로 배포되는 E2000 종단 광분배 프레임(ODF)을 사용하여 LC- 기반 SFP/SFP+ 트랜시버를 브리징하는 데 적합합니다.



테스트 및 측정 장비

LC- 장착 테스트 장비와 E2000 광섬유 시스템 간의 안정적인 상호 연결을 제공하여 실험실 또는 현장 환경에서 정확한 신호 평가를 지원합니다.



FTTH 헤드엔드에서 유통으로의 전환

헤드엔드 장비의 LC 인터페이스를 광섬유 분배 허브의 E2000 포트에 연결하여 원활한 신호 핸드오프를 촉진합니다.FTTH 네트워크 아키텍처.



광 CATV 시스템 통합

소스 장비와 배포 인프라 사이에 혼합 커넥터 유형이 존재하는 케이블 TV 광 전송 시스템 내에서 LC를 E2000으로 변환할 수 있습니다.



엔터프라이즈 네트워크 장비 브리징

엔터프라이즈급 스위치,{0}}라우터 또는 LC 포트가 있는 미디어 컨버터를 재종단 없이 기존 E2000-기반 광섬유 인프라에 연결하는 데 사용됩니다.

FAQ

Q: LC-E2000 심플렉스 파이버 패치 케이블이란 무엇입니까?

답변: 한쪽 끝에는 LC 커넥터가 있고 다른 쪽 끝에는 E2000 커넥터가 있는 단일{0}}광케이블로, 장비를 연결하거나 다양한 커넥터 인터페이스가 있는 패널을 패치하는 데 사용됩니다.

Q: 광섬유 커넥터에서 SFF는 무엇을 의미합니까?

답변: SFF는 소형 폼 팩터(Small Form Factor)를 나타냅니다. LC 커넥터는 표준 SC 또는 FC 커넥터 크기의 절반인 1.25mm 페룰 직경을 사용하므로 동일한 패널 공간에서 더 높은 포트 밀도를 허용합니다.

Q: 이 케이블은 싱글모드와 멀티모드 버전 모두에서 사용할 수 있습니까?

답: 그렇습니다. LC-E2000 패치 케이블은 애플리케이션 요구 사항에 따라 단일 모드(9/125μm) 또는 다중 모드(50/125μm, 62.5/125μm) 파이버로 제조될 수 있습니다.

Q: 삽입 손실 및 반사 손실 사양은 무엇입니까?

A: 일반적인 삽입 손실은 싱글모드의 경우 0.3dB 이하이고 멀티모드의 경우 0.2dB 이하입니다.반사 손실광택 유형에 따라 다릅니다. LC UPC의 경우 50dB 이상, LC APC의 경우 60dB 이상, E2000 APC의 경우 최대 75dB 이상입니다.

Q: LC 커넥터에 잠금 장치가 있나요?

답: 그렇습니다. LC 커넥터에는 RJ45 커넥터와 유사한 푸시-풀 잠금 탭이 있어 특별한 도구 없이 안전하게 래칭하고 편리하게 분리할 수 있습니다.

Q: 이 케이블을 고밀도 패치 환경에서- 사용할 수 있나요?

답: 물론이죠. 소형 LC 커넥터는 패널 공간이 제한된 SFP, XFP 및 SFP+ 트랜시버 베이와 같은 고밀도 애플리케이션용으로 특별히 설계되었습니다.{1}}

Q: 어떤 케이블 재킷 옵션을 사용할 수 있습니까?

A: 일반적인 옵션에는 설치 환경 및 화재 안전 요구 사항에 따라 표준 PVC, LSZH(Low Smoke Zero Halogen) 및 플레넘{0}}등급 재킷이 포함됩니다.

Q: 작동 온도 범위는 무엇입니까?

A: 이 케이블은 -40도에서 +75도까지 안정적으로 작동하므로 실내 구조 케이블링과 제어된 실외 인클로저 설치 모두에 적합합니다.

Q: 케이블 길이를 맞춤 설정할 수 있나요?

답: 그렇습니다. 특정 설치 거리에 맞게 맞춤형 길이를 사용할 수 있습니다. 표준 직경에는 3.0mm, 2.0mm 및 0.9mm 옵션이 포함됩니다.
