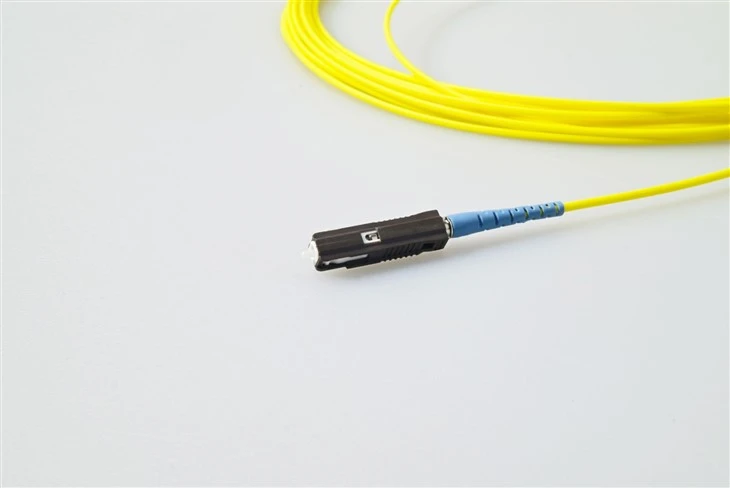

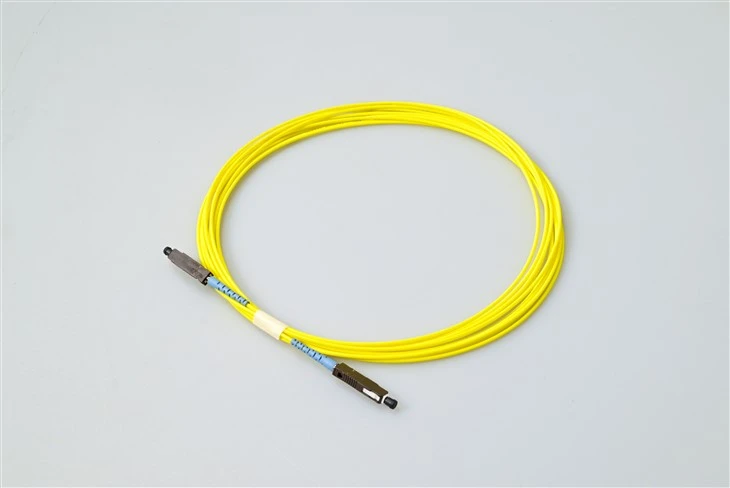

광섬유 Mu 패치코드 SM SX YELLOW

A: 좋은 질문입니다. 이런 질문이 많이 나오네요! MU 커넥터는 일본 NTT에서 개발했으며 기본적으로 '미니 SC'입니다. SC와 동일한 푸시{0}}풀 메커니즘을 사용하지만 SC 커넥터에 사용되는 2.5mm 페룰 대신 1.25mm 지르코니아 페룰을 사용합니다. 즉, 단일 SC 커넥터와 동일한 공간에 두 개의 MU 채널을 장착할 수 있다는 의미입니다. LC와 비교하여 MU는 페럴 크기가 비슷하지만(모두 1.25mm) 래치-잠금 대신 푸시-풀을 사용합니다. 10+년간의 제조 과정에서 우리는 MU가 NTT 호환성이 필요한 DWDM 시스템과 일본 통신 네트워크에서 특히 인기가 있다는 것을 발견했습니다.

A: 솔직히 새로 시작하는 경우 대부분의 응용 분야에서 LC가 더 보편적인 선택입니다. 그러나 MU가 적합한 특정 상황이 있습니다. NTT-표준 장비, 일본 또는 아시아의 DWDM/CWDM 시스템을 사용하거나 기존 MU 인프라와 통합하는 경우 MU가 커넥터입니다. 또한 일부 레거시 통신 및 산업 시스템에서 MU가 사용되는 것을 볼 수 있습니다. 일부 엔지니어는 LC 래치보다 푸시{4}}풀 메커니즘을 선호합니다. 좁은 공간에서 연결/분리하는 것이 조금 더 빠릅니다. 장비에 MU 포트가 있다면 그것이 바로 답입니다!

A: 이는 올바르게 진행하는 데 매우 중요합니다. UPC(Ultra Physical Contact)는 반사 손실이 50dB 이상인 평평한 돔- 모양의 광택을 갖고 있어 이더넷 및 데이터 센터와 같은 대부분의 디지털 데이터 애플리케이션에 완벽하게 적합합니다. APC(Angled Physical Contact)는 8- 각도 광택을 통해 60dB 이상의 반사 손실을 달성합니다. 이는 작은 반사라도 문제를 일으킬 수 있는 아날로그 신호, CATV 및 장거리 애플리케이션에 매우 중요합니다. 노란색 단일 모드 MU 패치코드는 일반적으로 UPC로 제공되지만 추가 반사 손실 성능이 필요한 고객을 위해 APC 버전을 제조합니다. 기억하세요 – APC와 UPC 커넥터를 함께 혼합하지 마십시오. 제대로 결합되지 않고 페룰이 손상될 수 있습니다.

A: 자세히 설명해 드리겠습니다. 알고 나면 사실 매우 간단합니다. "SM"은 단일 모드(9/125μm 파이버 코어)를 의미하며 1310nm 및 1550nm 파장에서 장거리 전송을-지원합니다. "SX"는 심플렉스(Simplex)를 의미합니다. 즉, 두 개의 섬유가 있는 듀플렉스(duplex)와는 달리 단일 섬유 가닥입니다. 그리고 "노란색"은-TIA{10}}598 표준에 따른 단일 모드 광케이블의 업계 표준 재킷 색상입니다. 따라서 "SM SX 노란색"이 표시되면 모든 기술자가 즉시 알아볼 수 있는 표준 노란색 재킷이 있는 단일 광섬유, 단일 모드 패치 코드를 얻게 됩니다. 또한 필요한 경우 주황색(OM1/OM2) 및 청록색(OM3/OM4)의 멀티모드 버전도 만듭니다.

A: MU 패치코드 사양은 IEC, TIA/EIA 및 Telcordia 표준을 충족하는 0.3dB 이하의 삽입 손실로 지정됩니다. 하지만 한 가지 말씀드리자면, 우리가 배송하는 대부분의 장치는 실제로 0.15-0.2dB 사이를 측정합니다. 왜냐하면 우리는 모든 단일 패치코드가 우리 시설을 떠나기 전에 100% 광학적으로 테스트하기 때문입니다. 반사 손실의 경우 APC 광택의 경우 60dB 이상, UPC의 경우 50dB 이상을 확인합니다. 호환성(다른 MU 커넥터와의 결합)은 0.2dB 이하입니다. 이러한 사양은 특히 여러 연결을 계단식으로 연결하는 경우 링크 예산 계산에 중요합니다. 특정 배치에 대한 테스트 데이터가 필요합니까? 물어보세요 – 우리는 기록을 보관합니다.

A: 물론입니다. 광섬유 자체는 속도 병목 현상이 아니라 트랜시버가 병목 현상을 일으킵니다. 당사의 단일 모드 MU 패치코드(9/125μm OS2)는 1G, 10G, 25G, 40G 및 100G 전송도 쉽게 지원할 수 있습니다. 1310nm의 싱글모드에서는 최대 10km의 전송 거리를 볼 수 있습니다. 1550nm에서는 장비에 따라 40km 이상까지 도달할 수 있습니다. 또한 도달 범위는 더 짧고 대역폭은 더 높은 애플리케이션을 위한 다중 모드 버전(50/125 및 62.5/125)도 제공합니다.- 지금 인프라를 구축하고 있다면 싱글모드는{22}}다음 속도가 무엇이든 미래에도 대비할 수 있습니다.

답변: 이는 실제 설치에 매우 중요합니다.- 당사의 MU 패치코드는 하중을 받을 때 최소 굽힘 반경이 10mm(연필 직경 정도)입니다. 이는 공간이 좁고 케이블이 필연적으로 구부러지는 고밀도 패치 패널에 특히 유용합니다. 최소 굽힘 반경 아래로 내려가면 감쇠가 증가하여 결국 광섬유가 손상될 수 있습니다. 비좁은 DWDM 섀시 백플레인과 같이 MU가 뛰어난 애플리케이션에서 10mm 굴곡 반경은 신호 무결성을 유지하면서 유연성을 제공합니다. 즉, 케이블을 적당히 느슨하게 하고 가능할 때마다 적절한 케이블 관리를 사용하십시오.

A: 당사는 0.9mm, 2.0mm, 3.0mm 등 다양한 직경의 PVC 및 LSZH(Low Smoke Zero Halogen) 재킷을 제공합니다. 선택 방법은 다음과 같습니다. PVC는 비용 효율적이고{4}}표준 설치에 적합합니다. LSZH는 플레넘 공간, 공공 건물, 교통 및 화재 안전이 우려되는 모든 곳에서 필요한 제품입니다. 연소 시 독성 연기를 방출하지 않습니다. 직경의 경우 0.9mm는 좁은 공간에 가장 작고, 2.0mm는 가장 널리 사용되는- 선택이며, 3.0mm는 내구성이 뛰어나고 취급이 더 쉽습니다. 또한 건물 코드에 따라 Riser(OFNR) 및 Plenum{12}}등급 옵션도 제공할 수 있습니다. 귀하의 환경을 알려주시면 적합한 사양을 추천해 드립니다.

A: 예. 이것이 실제로 고객이 MU 커넥터를 선택하는 주요 이유 중 하나입니다. 당사의 MU 패치코드는 NTT-MU 하드웨어 사양 및 JIS(일본 산업 표준)를 완벽하게 준수합니다. 이를 통해 NTT 네트워크 장비 및 기타 일본 통신 인프라와의 원활한 통합이 보장됩니다. 우리는 10년 넘게 아시아 통신 사업자에게 MU 제품을 공급해왔기 때문에 구체적인 요구 사항을 이해하고 있습니다. 당사의 모든 제품은 또한 광범위한 국제 호환성을 위해 IEC, TIA/EIA 및 Telcordia 표준을 충족합니다.

A: 그것이 제조업체로서 우리의 강점 중 하나입니다. 우리는 0.5m의 짧은 길이부터 필요한 모든 길이까지 맞춤형 길이를 제공합니다. 주문할 때 지정하기만 하면 됩니다. 하이브리드 케이블의 경우 MU에서 LC, MU에서 SC, MU에서 FC 또는 필요한 모든 조합을 수행할 수 있습니다. 케이블 관리를 위해 색상 코딩이 필요한 경우 표준 노란색(SM의 경우) 및 주황색/물색(MM의 경우) 외에 재킷 색상을 맞춤설정할 수 있습니다.{4}} 또한 맞춤형 브랜딩, 포장 및 개인 라벨링을 포함한 OEM 서비스도 제공합니다. 맞춤 주문의 일반적인 리드타임은 수량과 사양에 따라 2~4주입니다. 귀하의 요구 사항이 있으면 당사 영업팀에 문의하세요.
