제품소개

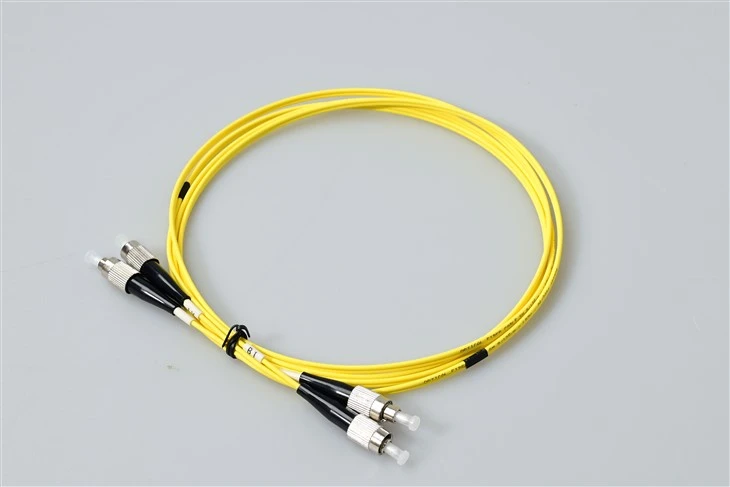

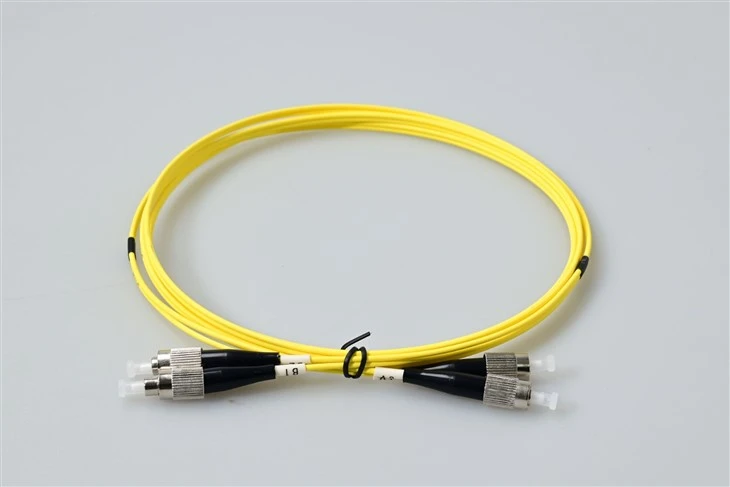

광섬유 FC 패치 케이블은 신호 라우팅을 위해 한 장치를 다른 장치에 연결하는 데 사용됩니다.
FC는 고정 연결을 나타냅니다.. 나사형 배럴 하우징을 통해 고정됩니다. FC 커넥터는 일반적으로 금속 하우징으로 구성되며 케이블 양쪽 끝에 니켈{2}}도금된 커넥터가 있습니다. 가장 일반적인 케이블 구성에는 FC-FC, FC-SC, FC-LC, FC-ST, SC-SC 및 SC-ST가 포함됩니다.
사양
|
커넥터 유형 |
LC/MU/SC/FC/ST/기타 |
|
연마 유형 |
|
|
삽입 손실(dB) |
0.20 이하 |
|
무작위 결합 손실(dB) |
최대. 0.12dB 평균, 97% 샘플에 대해 최대 0.25dB |
|
반사 손실(dB) |
UPC 50 이상, APC 65 이상 |
|
파장(nm) |
1310/1550 |
|
설치온도(도) |
-20~70 |
|
보관온도(도) |
-40 ~ +85 |
특징
고속-전송:신호를 고속으로 전송하도록 설계되어 데이터 센터 및 기타 고대역폭 애플리케이션에 이상적입니다.-
낮은 감쇠:낮은 감쇠로 전송 중 신호 손실을 최소화합니다.
내구성:가혹한 환경 조건과 취급을 견딜 수 있는 내구성 있는 소재로 제작되었습니다.
호환성:다양한 커넥터 유형으로 제공되어 다양한 장비와의 호환성을 보장합니다.
유연성:다양한 모양으로 성형할 수 있어 유연하고 관리하기 쉽습니다.
전자기 간섭에 대한 내성:전자기 간섭에 대한 내성이 있어 신호 품질과 안정성을 보장합니다.
경량:취급 및 설치가 용이합니다.
낮은 전력 소비:기존 구리 케이블보다 전력이 덜 필요하므로 에너지 소비와 비용이 절감됩니다.
넓은 온도 범위:신호 품질에 영향을 주지 않고 넓은 온도 범위에서 작동합니다.
애플리케이션
통신 네트워크
FC UPC 단일 모드 심플렉스 패치 케이블은 1310nm 또는 1550nm 파장에서 작동하는 광 분배 프레임, 광 라인 터미널 및 전송 장비를 연결하기 위해 통신 중앙 사무실에 배포됩니다.
CATV 및 지하철 테스트 장비
스레드형 FC 커넥터가 광 송신기, 수신기 및 신호 분배 장비에 대한 안전한 연결을 제공하는 CATV 헤드엔드 시스템에 적용됩니다.
근거리 통신망(LAN)
스위치, 라우터 및 패치 패널 간의 단일 모드 광섬유 연결이 필요한 엔터프라이즈 LAN 환경에 적합합니다.
광역 네트워크(WAN)
단일 모드 9/125μm 광섬유는 장거리 전송을 지원하므로 이 패치 케이블은 WAN 인프라 및 건물 간 백본 링크에 적합합니다.-
전제 설치
분배 프레임에서 종단 지점까지 실내 광섬유 케이블링을 위한 건물 구내 설치에 사용됩니다.
데이터 처리 네트워크
단일 모드 광섬유 성능이 필요한 광 네트워크 장비를 연결하기 위한 데이터 처리 환경에 적용됩니다.
FAQ
Q1: 케이블 재킷이 노란색인 이유는 무엇입니까?
A: 노란색은 단일 모드 광섬유 케이블의 표준 식별 색상으로, 기술자가 설치 및 유지 관리 중에 광섬유 유형을 신속하게 식별하는 데 도움이 됩니다.
Q2: 이 케이블의 광섬유 사양은 무엇입니까?
A: 이 케이블은9/125μm 단일 모드 광섬유여기서 9μm는 코어 직경을 나타내고 125μm는 클래딩 직경을 나타냅니다.
Q3: 이 패치 케이블은 어떤 파장을 지원합니까?
A: 이 케이블은 제품 사양에 명시된 대로 1310nm 및 1550nm 파장을 지원합니다.
Q4: FC 커넥터는 무엇을 의미합니까?
A: FC는 고정 연결을 의미합니다. 나사형 배럴 하우징을 통해 고정됩니다. FC 커넥터는 일반적으로 금속 하우징으로 구성되며 니켈-도금되어 있습니다.
Q5: UPC와 APC 연마의 차이점은 무엇입니까?
A: UPC(Ultra Physical Contact)의 반사 손실은 50dB 이상이고, APC(Angled Physical Contact)의 반사 손실은 65dB 이상입니다. APC는 후면 반사에 더 민감한 응용 분야에 사용됩니다.
Q6: 심플렉스는 무엇을 의미하나요?
A: Simplex는 케이블에 단방향 전송을 위한 단일 광섬유 가닥이 포함되어 있음을 의미합니다-. 양방향 통신을 위해서는 2개의 단방향 케이블 또는 1개의 이중 케이블이 필요합니다.
Q7: 작동 온도 범위는 무엇입니까?
A: 설치 온도 범위는 -20도 ~ +70도이고, 보관 온도 범위는 -40도 ~ +85도입니다.
Q8: 삽입 손실 사양은 무엇입니까?
답:삽입 손실는 0.20dB 이하이고 무작위 결합 손실은 97% 샘플에 대해 평균 최대 0.12dB, 최대 0.25dB입니다.
